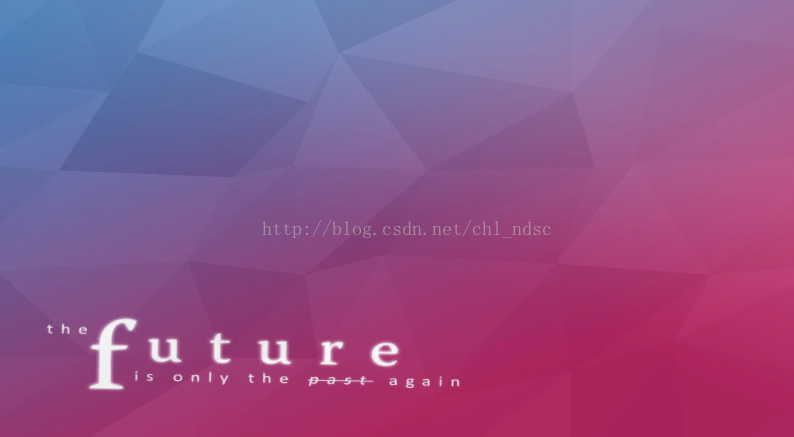

我们需要实现一个模型上所有顶点都随机漂移的效果。开始的时候用的Mage-fiers实现的，需要加载对应的脚本库。感觉代码累赘，所以这里用shader实现了一个相应的效果。静态图如下：

这张效果图有两部分组成，由带有色彩的底图（百度所得）和上面的不规则模型组成，我们要做的就是通过shader使模型顶点漂移起来，让我们开始吧。

//声明一个shader，这个shader为着顶点光照，因为我们只需要看到模型的透明轮廓，不需要进行细腻的着片元计算

//同时这个效果的轮廓受光照的方向影响。

Shader "Demon/SwingAni" {

//属性定义就不解释了
Properties {
_Diffuse("漫反射颜色", Color) = (1.0, 1.0, 1.0, 1.0)
_Speed("动画速度(xyz)和Z方向振幅(w)", Vector) = (1.0, 1.0, 1.0, 1.0)
}
SubShader {

//这是一个透明的shader，所以Queue和RenderType都是Transparent，不会受到投影器影响所以Ignore掉。

//这个shader有顶点动画，所以关闭Unity的Batching功能，不关闭动画效果可能受到影响。
Tags { "Queue" = "Transparent" "RenderType" = "Transparent" "IgnoreProjector" = "True" "DisableBatching" = "True"}
Pass {
Tags{"LightMode" = "ForwardBase" }

//根据透明度_Diffuse.a进行混合，下面等于（源颜色*a）+（目标颜色即缓冲区*（1-a））
Blend SrcAlpha OneMinusSrcAlpha

//只渲染正面，在OpenGL中为顶点按逆时针光栅化图元的面，DX相反。

Cull Back

CGPROGRAM
#pragma vertex vert
#pragma fragment frag

#include "UnityCG.cginc"

struct appdata {

//这里系统用POSITION语义填充模型空间的顶点信息
float4 vertex : POSITION;

//这里系统用NORMAL语义填充模型空间的法线信息
float3 normal : NORMAL;
};

struct v2f {

//这里存储了顶点处理之后裁剪空间的坐标信息，是shader中必须计算的。指的是System Value Position
float4 pos : SV_POSITION;

//这里存储了着顶点光照的插值颜色
float4 color : TEXCOORD0;
};
//属性对应的变量声明，只有声明之后属性才能用
fixed4 _Diffuse;
float4 _Speed;

//着顶点计算，这里的漂移算法是根据时间的正玄波移动，但是只有时间参数会发现所有的顶点都会有相同的

//偏移，所以这里根据模型空间的原点计算了一个距离dis作为sin的偏移值，这样看起来就是随机漂移的效果了

v2f vert(appdata v) {
v2f o;
float3 offset = float3 (0,0,0);//模型空间原点
float dis = distance(v.vertex.xyz, offset);//计算幅度偏移量
offset.x = sin(_Time.y * _Speed.x + dis);//根据_Speed.x控制x轴速度
offset.y = sin(_Time.y * _Speed.y + dis);//根据_Speed.y控制y轴速度

//根据_Speed.z控制z轴速度。同时_Speed.w 控制Z方向上的偏移距离大小
offset.z = _Speed.w * sin(_Time.y * _Speed.z + dis);
v.vertex.xyz += offset;

//变换到裁剪空间，所有顶点着色都需要此步的计算
o.pos = mul(UNITY_MATRIX_MVP, v.vertex);

//这里用unity的宏计算世界空间法线方向，也可以用模型空间到世界空间的逆转置矩阵乘以模型空间法线方

//向获得，即normalize(mul(v.normal，(float3x3)unity_WorldToObject));
float3 normalDir = normalize(UnityObjectToWorldNormal(v.normal));

//等同于先计算世界坐标系顶点信息worldPos，第一个平行光世界位置减worldPos再归一化获得
float3 lightDir = normalize(WorldSpaceLightDir (v.vertex));

//由lambert定律得知，光照强度和法线方向与光照方向的点积结果正相关。结果（-1，1）之间，强制舍弃

//负数部分极为lambert光照模型，通过下面等式把结果映射到（0，1）即为halflambert光照模型。

//lamber是符合物理的的光照算法，但halflambert的效果要好于lambert更符合计算机视觉需求

fixed halflambert = dot(normalDir, lightDir) * 0.5 + 0.5;

//这里通过属性颜色和光照计算最终的颜色。需要光照的原因是效果中有阴暗面的区分，

//也会根据光照方向不同而改变。如果没有光照，这个凹凸不平的透明模型和一个透明的平面没有区别。
fixed3 diffuse = _Diffuse.rgb * halflambert;

//通过属性_Diffuse.a控制透明度，把颜色传给片元着色器
o.color = fixed4(diffuse, _Diffuse.a);
return o;
}

//着片元计算，这里输出顶点中计算好的颜色即可
fixed4 frag(v2f i) : SV_Target {
return i.color;
}
ENDCG
}
}
