本文主要是介绍matlab：进行控制系统仿真，使用ode45求解LC电路，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！
%书籍：matlab/simulink与控制系统仿真，王正林
%第4章 控制系统数学模型,例4-2 LC电路
function s = rlcsys(t, x)
Vs = 1.5; %初始电压
R = 1.6;
L = 2.1;
C = 0.3;
dy1 = x(2);
dy2 = -1/(L*C)* x(1)-(R/L)*x(2) +1/(L*C)*Vs;
s = [dy1;dy2]%书籍：matlab/simulink与控制系统仿真，王正林
%第4章 控制系统数学模型,例4-2 LC电路
clear all;clc
t0 = 0;
tfinal = 10;
x0 = [0.2;0]; %初始化，电容电压为0.2V，电感电流为0
[t, x] = ode45(@rlcsys,[t0 tfinal],x0')
figure(1) %时间-电容电压曲线
plot(t, x(:,1)); grid on
xlabel('时间t');ylabel('电容电压uo(t)')

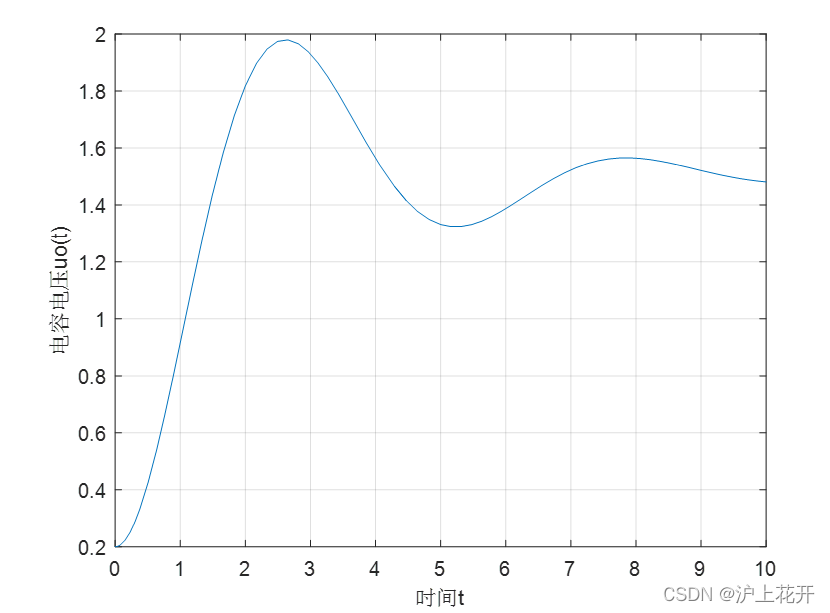

运行结果
