BOS项目11：流程定义/实例管理,bos用户角色同步activiti用户表组表

本文主要是介绍BOS项目11：流程定义/实例管理,bos用户角色同步activiti用户表组表，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

2 流程定义管理
3 流程实例管理
4 将bos系统中的用户和组同步到activiti中

内容：

1、提供新的json文件，修改系统菜单（加入工作流的菜单）

2、流程定义管理（查询、部署流程、查看png流程图片）

3、流程实例管理（查询、查看运行状态）

4、将bos系统中的用户数据和角色数据同步到activiti的用户表和组表

1. 提供新的json文件，修改系统菜单（加入工作流的菜单）

2. 流程定义管理

第一步：创建一个ProcessDefinitionAction，提供list方法，并注入流程引擎对象

查询

[java]  view plain  copy
@Controller
@Scope("prototype")
public class ProcessDefinitionAction extends ActionSupport {
    @Resource
    private ProcessEngine processEngine;

    /**
     * 查询最新版本的流程定义列表数据
     */
    public String list() {
        ProcessDefinitionQuery query = processEngine.getRepositoryService()
                .createProcessDefinitionQuery();
        query.latestVersion();
        List<ProcessDefinition> list = query.list();
        // 压栈
        ActionContext.getContext().getValueStack().set("list", list);
        return "list";
    }

第二步：配置struts.xml

第三步：提供processdefinition_list.jsp页面，展示流程定义数据

[html]  view plain  copy
<body class="easyui-layout">
  <div region="center" >
    <table id="grid" class="easyui-datagrid">
        <thead>
            <tr>
                <th data-options="field:'id'" width="120">流程编号</th>
                <th data-options="field:'name'" width="200">流程名称</th>
                <th data-options="field:'key'" width="100">流程key</th>
                <th data-options="field:'version'" width="80">版本号</th>
                <th data-options="field:'viewpng'" width="200">查看流程图</th>
            </tr>
        </thead>
        <tbody>
                <s:iterator value="list" var="processDefinition">
                    <!-- 在循环过程中 ，将  processDefinition 对象，同时放入 root 和 map 中-->
                <tr>
                    <td>
                        <s:property value="id"/> <!-- 从root找 -->
                        <%--
                        <s:property value="#processDefinition.id"/> <!-- 从map找 -->
                         --%>

                    </td>
                    <td><s:property value="name"/>
                    </td>
                    <td><s:property value="key"/></td>
                    <td><s:property value="version"/></td>
                    <td>
                        <a onclick="window.showModalDialog('processDefinitionAction_showpng.action?pdId=${id }')"
                         class="easyui-linkbutton" data-options="iconCls:'icon-search'">查看流程图
                        </a>
                    </td>
                </tr>
                </s:iterator>
        </tbody>
    </table>
  </div>

2.1 部署流程定义

第一步：提供文件上传的页面

[html]  view plain  copy
<s:form action="processDefinitionAction_deploy" theme="simple" method="post"
     enctype="multipart/form-data" id="uploadForm">
    <table class="table-edit" width="100%" >
        <tr class="title"><td colspan="2">发布新流程</td></tr>
        <tr>
            <td width="200">浏览流程定义zip压缩文件</td>
            <td>
                <input type="file" name="deploy" />
            </td>
        </tr>
        <tr>
            <td colspan="2">
                <a id="btn" href="javascript:$('#uploadForm').submit();"
                class="easyui-linkbutton" data-options="iconCls:'icon-save'">发布新流程</a>
            </td>
        </tr>
    </table>
</s:form>

第二步：在ProcessDefinitionAction中提供deploy方法，提供File类型的属性deploy

[java]  view plain  copy
// 接收上传的文件
private File deploy;// zip文件
public void setDeploy(File deploy) {
    this.deploy = deploy;
}
/**
 * 部署流程定义
 *
 * @throws Exception
 */
public String deploy() throws Exception {
    DeploymentBuilder deploymentBuilder = processEngine
            .getRepositoryService().createDeployment();
    ZipInputStream zipInputStream = new ZipInputStream(new FileInputStream(
            deploy));
    deploymentBuilder.addZipInputStream(zipInputStream);
    deploymentBuilder.deploy();
    return "toList";
}

第三步：配置struts.xml

2.2 查看流程图片

第一步：修改processdefintion_list.jsp页面中链接按钮的地址

[html]  view plain  copy
<a onclick="window.showModalDialog('processDefinitionAction_showpng.action?pdId=${id }')"
 class="easyui-linkbutton" data-options="iconCls:'icon-search'">查看流程图
</a>

第二步：在Action中提供showpng方法，获取对应的png图片的输入流

[java]  view plain  copy
//接收流程定义ID
private String pdId;
public void setPdId(String pdId) {
    this.pdId = pdId;
}
/**
 * 查看png图片
 */
public String showpng(){
    //processEngine.getRepositoryService().getResourceAsStream(deploymentId, resourceName);
    InputStream pngStream = processEngine.getRepositoryService().getProcessDiagram(pdId);
    ActionContext.getContext().getValueStack().set("pngStream", pngStream);
    //使用struts2的文件下载功能展示png图片
    return "showpng";
}

第三步：配置struts.xml

[html]  view plain  copy
<!-- 流程定义管理Action -->
<action name="processDefinitionAction_*" class="processDefinitionAction"
    method="{1}">
    <result name="list">/WEB-INF/pages/workflow/processdefinition_list.jsp
    </result>
    <!-- <result name="toList" type="redirectAction"> <param name="namespace">/</param>
        <param name="actionName">processDefinitionAction_list</param> </result> -->
    <result name="toList" type="redirectAction">
        processDefinitionAction_list
    </result>
    <result name="showpng" type="stream">
        <param name="contentType">image/png</param>
        <param name="inputName">pngStream</param>
        <!--
        <param name="contentDisposition">attachment;filename="document.pdf"</param>
        <param name="bufferSize">1024</param>
         -->
    </result>
</action>

3. 流程实例管理

3.1 查看正在运行的流程实例

第一步：创建ProcessInstanceAction，提供list方法，查询流程实例列表数据

[java]  view plain  copy
@Controller
@Scope("prototype")
public class ProcessInstanceAction extends ActionSupport {
    @Autowired
    private ProcessEngine processEngine;

    /**
     * 查询正在运行的流程实例数据
     */
    public String list() {
        // 流程实例查询对象，查询表act_ru_execution
        ProcessInstanceQuery query = processEngine.getRuntimeService()
                .createProcessInstanceQuery();
        query.orderByProcessDefinitionKey().desc();
        List<ProcessInstance> list = query.list();
        ActionContext.getContext().getValueStack().set("list", list);
        return "list";
    }

第二步：配置struts.xml

第三步：提供processinstance_list.jsp页面，展示列表数据

[html]  view plain  copy
<body class="easyui-layout">
   <div region="center">
      <table id="grid" class="easyui-datagrid">
        <thead>
            <tr>
                <th data-options="field:'id'" width="60">实例编号</th>
                <th data-options="field:'name'" width="150">流程定义编号</th>
                <th data-options="field:'activity'" width="150">运行到哪个任务</th>
                <th data-options="field:'viewRuntime'" width="500">业务数据</th>
                <th data-options="field:'viewpng'" width="200">查看流程图</th>
            </tr>
        </thead>
        <tbody>
            <s:iterator value="list">
                <tr>
                    <td>${id }</td>
                    <td>${processDefinitionId }</td>
                    <td>${activityId }</td>
                    <td>
                        <div id="div${id }"></div>
                        <script type="text/javascript">
                            //根据流程实例id查询流程变量
                            $.post("${pageContext.request.contextPath}/processInstanceAction_findData.action",{"id":'${id}'},function(data){
                                $("#div${id}").html(data);
                            });
                        </script>
                    </td>
                    <td>
                        <script type="text/javascript">
                            function showPng(id){
                                window.showModalDialog("processInstanceAction_showPng.action?id="+id);
                            }
                        </script>
                        <a data-options="iconCls:'icon-search'" class="easyui-linkbutton"
                        onclick="showPng('${id}');" href="#">查看流程图</a>
                    </td>
                </tr>
            </s:iterator>
        </tbody>
      </table>
   </div>
</body>

第四步：在Action中提供findData方法，根据流程实例ID查询对应的流程变量

[java]  view plain  copy
// 接收流程实例ID
private String id;
public void setId(String id) {
    this.id = id;
}
/**
 * 根据流程实例ID查询流程变量
 *
 * @throws IOException
 */
public String findData() throws IOException {
    Map<String, Object> variables = processEngine.getRuntimeService()
            .getVariables(id);
    ServletActionContext.getResponse().setContentType(
            "text/html;charset=UTF-8");
    ServletActionContext.getResponse().getWriter().print(variables);
    return NONE;
}

3.2 查询流程实例运行状态(图片显示)

第一步：在流程实例列表页面，修改链接按钮的地址

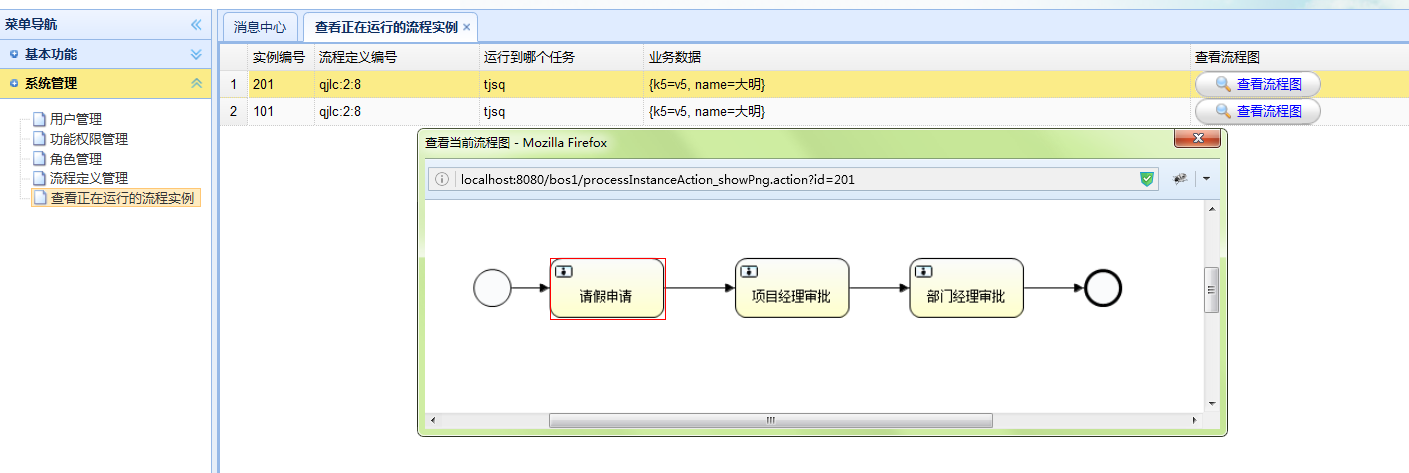

效果

第二步：在Action中提供showPng方法，查询部署ID，图片名称，任务坐标

[java]  view plain  copy
/**
 * 流程任务获取图片数据
 *
 * @return
 */
public String showPng() {
    // 通过流程实例获取流程定义id
    ProcessInstance processInstance = processEngine.getRuntimeService()
            .createProcessInstanceQuery().processInstanceId(id)
            .singleResult();
    String processDefinitionId = processInstance.getProcessDefinitionId();
    // 通过流程定义id获取流程定义对象,然后获取部署id和图片名称
    ProcessDefinition processDefinition = processEngine
            .getRepositoryService().createProcessDefinitionQuery()
            .processDefinitionId(processDefinitionId).singleResult();
    String deploymentId = processDefinition.getDeploymentId();
    String imageName = processDefinition.getDiagramResourceName();
    // 通过流程定义id获取详细(包含坐标)的流程定义对象
    ProcessDefinitionEntity processDefinitionEntity = (ProcessDefinitionEntity) processEngine
            .getRepositoryService().getProcessDefinition(
                    processDefinitionId);
    String activityId = processInstance.getActivityId();
    //通过活动id获取活动(当前任务)对象
    ActivityImpl activityImpl = processDefinitionEntity.findActivity(activityId);
    //获取图片参数
    int x = activityImpl.getX();
    int y = activityImpl.getY();
    int height = activityImpl.getHeight();
    int width = activityImpl.getWidth();
    //把所有参数都放到值栈
    Map<String,Object> map=new HashMap<String, Object>();
    map.put("deploymentId", deploymentId);
    map.put("imageName", imageName);
    map.put("x", x);
    map.put("y", y);
    map.put("height", height);
    map.put("width", width);
    ActionContext.getContext().getValueStack().push(map);
    return "image";
}

提取工具类：ActivitiUtils

[java]  view plain  copy
public class ActivitiUtils {
    public static Map<String, Object> findDataByInstanceId(
            ProcessEngine processEngine, String id) {
        // 查询部署ID、png图片名称、当前流程任务的坐标
        ProcessInstanceQuery query = processEngine.getRuntimeService()
                .createProcessInstanceQuery();
        // 根据流程实例ID查询流程实例对象
        query.processInstanceId(id);
        ProcessInstance processInstance = query.singleResult();

        // 根据流程实例对象查询流程定义ID
        String processDefinitionId = processInstance.getProcessDefinitionId();
        // 根据流程定义ID查询流程定义对象
        ProcessDefinitionQuery query2 = processEngine.getRepositoryService()
                .createProcessDefinitionQuery();
        query2.processDefinitionId(processDefinitionId);
        ProcessDefinition processDefinition = query2.singleResult();

        // 获得当前流程实例执行到那个任务了
        String activityId = processInstance.getActivityId();// usertask2

        // 根据流程定义ID查询流程定义对象（包含有坐标信息）
        ProcessDefinitionEntity processDefinition2 = (ProcessDefinitionEntity) processEngine
                .getRepositoryService().getProcessDefinition(
                        processDefinitionId);
        ActivityImpl activityImpl = processDefinition2.findActivity(activityId);
        int x = activityImpl.getX();
        int y = activityImpl.getY();
        int width = activityImpl.getWidth();
        int height = activityImpl.getHeight();

        Map<String, Object> map = new HashMap<String, Object>();
        map.put("deploymentId", processDefinition.getDeploymentId());
        map.put("imageName", processDefinition.getDiagramResourceName());
        map.put("x", x);
        map.put("y", y);
        map.put("width", width);
        map.put("height", height);
        return map;
    }
}

第三步：配置struts.xml

第四步：提供image.jsp页面，展示图片和div

[html]  view plain  copy
<body>
<!-- 1.获取到规则流程图 -->
<img style="position: absolute;top: 0px;left: 0px;"
     src="processInstanceAction_viewImage?deploymentId=${deploymentId }&imageName=${imageName}">

<!-- 2.根据当前活动的坐标，动态绘制DIV -->
<div style="position: absolute;border:1px solid red;
    top:${y-1}px;left:${x-1}px;width:${width}px;height:${height}px;">
</div>
</body>

第五步：在Action中提供viewImage方法，查询png图片的输入流

[java]  view plain  copy
//接收图片src传递过来的参数
String deploymentId;
String imageName;

public void setDeploymentId(String deploymentId) {
    this.deploymentId = deploymentId;
}

public void setImageName(String imageName) {
    this.imageName = imageName;
}

/**
 * 查询png图片的输入流，展示图片
 */
public String viewImage() {
    InputStream pngStream = processEngine.getRepositoryService()
            .getResourceAsStream(deploymentId, imageName);
    ActionContext.getContext().getValueStack().set("pngStream", pngStream);
    return "viewImage";
}

第六步：配置struts.xml,使用文件下载

[html]  view plain  copy
<!-- 流程实例管理Action -->
<action name="processInstanceAction_*" class="processInstanceAction" method="{1}">
    <result name="list">/WEB-INF/pages/workflow/processinstance_list.jsp</result>
    <result name="showPng">//WEB-INF/pages/workflow/image.jsp</result>
    <result name="viewImage" type="stream">
        <param name="contentType">image/png</param>
        <param name="inputName">pngStream</param>
    </result>
</action>

4. 将bos系统中的用户和组同步到activiti中

 同步用户

[java]  view plain  copy
//添加用户,同步到activiti的act_id_user  act_id_mebership
public void save(User user, String[] roleIds) {
    String password = user.getPassword();
    //使用md5加密
    password = MD5Utils.md5(password);
    user.setPassword(password);
    userDao.save(user);//持久对象
    //添加activiti UserEntity
    org.activiti.engine.identity.User actUser = new UserEntity();
    actUser.setId(user.getId());
    processEngine.getIdentityService().saveUser(actUser);//操作act_id_user
    for (String id : roleIds) {
        Role role = roleDao.findById(id);
        //用户关联角色
        user.getRoles().add(role);
        //将ac用户加入到ac组中 role.getName()使用角色名字做为组ID方便阅读
        processEngine.getIdentityService().createMembership(actUser.getId(), role.getName());
    }
}

 同步组

[java]  view plain  copy
//保存角色，同步到activiti的act_id_group
public void save(Role model, String funcitonIds) {
    roleDao.save(model);//持久对象
    //创建ac组并添加
    Group group = new GroupEntity();
    group.setId(model.getName());
    group.setName(model.getName());
    processEngine.getIdentityService().saveGroup(group );
    String[] ids = funcitonIds.split(",");
    for (String id : ids) {
        Function function = new Function();
        function.setId(id);
        model.getFunctions().add(function);//角色关联权限
    }
}
