Verilog 有符号数间，及有符号数与常熟比较大小

有符号数间比较，及有符号数与常数比较

Verilog代码示例

module data_cmp#(parameter DW = 16
)(input signed  [DW-1:0]    a1,input signed  [DW-1:0]    b1,input signed  [DW/4-1:0]  a2,input signed  [DW/4-1:0]  b2
);// constant : Two different ways of expressing it
// 常数：不同的表示方式
localparam MAX = -4'h2;
wire signed [3:0] MIN = 4'he; // -2// Truncate a signed variable: Truncate the high [15:12] comparison
// 截断：将输入16bits数截取高4bits，并用有符号变量表示
wire signed [DW/4-1:0] aa2, bb2;
assign aa2 = a1[DW-1:DW-1-3];
assign bb2 = b1[DW-1:DW-1-3];// Signed number comparison : TURE/ERROR
// 有符号数比较：结果正确/错误
assign cmp0 = a1            > b1;           // 16b, TURE
assign cmp1 = a2            > b2;           // 4b, TURE
assign cmp2 = aa2           > bb2;          // high 4b, TURE
assign cmp3 = $signed(aa2)  > bb2;          // TURE
assign cmp4 = $signed(aa2)  > $signed(bb2); // TURE// Signed numbers are compared with constants : TURE/ERROR
// 有符号数与常数比较：结果正确/错误
assign cmp5 = aa2           > MAX;          // ERROR
assign cmp6 = $signed(aa2)  > MAX;          // ERROR
assign cmp7 = aa2           > MIN;          // TURE
assign cmp8 = $signed(aa2)  > MIN;          // TUREendmodule

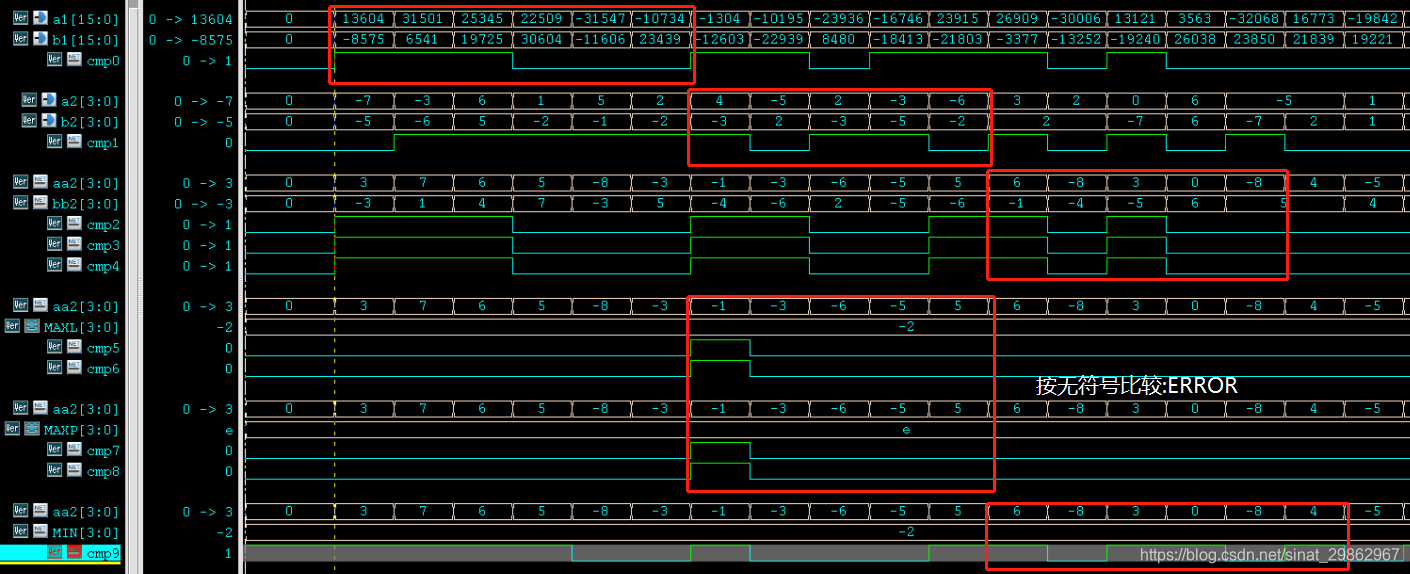

Verdi仿真波形

结论

1、有符号数之间比较：可用过signed关键字标注，可得到正确结果；
2、有符号数与常数比较：使用localparam、parameter定义的一定bit位宽的有符号常数（如4bits），依然按无符号比较；但是如果定义时不标注bit位宽（直接localparam MAX = -2），是可以比较正确的；
3、有符号数与常数比较：使用wire定义的有符号常量（其实是变量），会按照有符号数进行比较；

综上，localparam、parameter定义的一定bit位宽的常量，在常量和变量比较时按照无符号比较；而为什么wire定义的一定bit位宽的变量与变量比较，是按照变量间有符号比较；
