简介
LinkedHashMap内部维护了一个双向链表,能保证元素按插入的顺序访问,也能以访问顺序访问,可以用来实现LRU缓存策略。
LinkedHashMap可以看成是 LinkedList + HashMap。

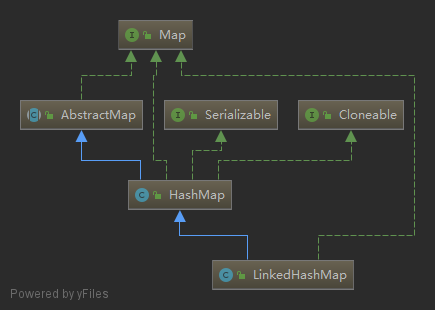

类继承体系
LinkedHashMap继承HashMap,拥有HashMap的所有特性,并且额外增加了按一定顺序访问的特性。

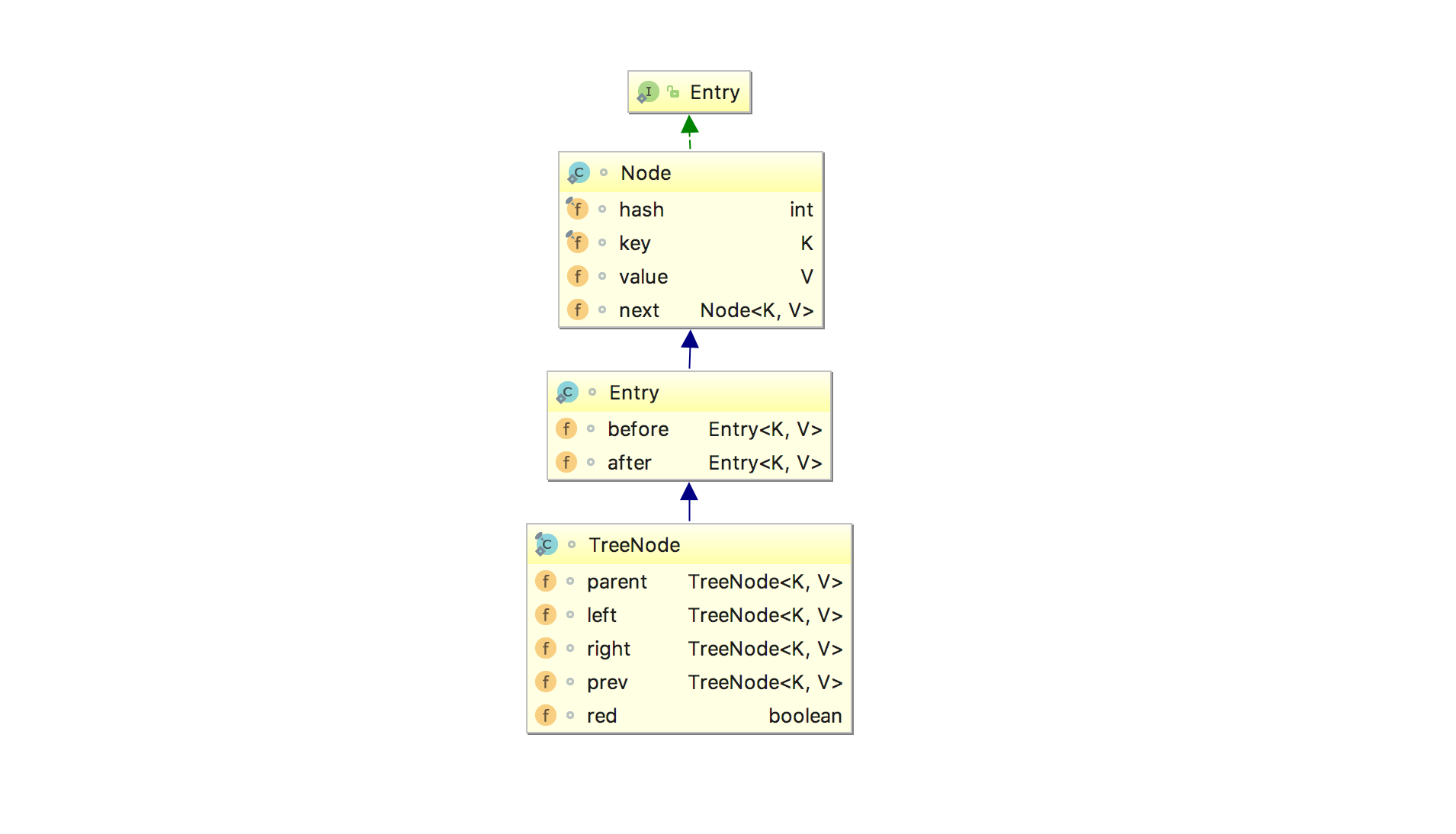

Entry的继承关系
Entry作为基本的节点,可以看到LinkedHashMap的Entry继承自HashMap的Node,在其基础上加上了before和after两个指针,而TreeNode作为HashMap和LinkedHashMap的树节点,继承自LinkedHahsMap的Entry,并且加上了树节点的相关指针,另外提一点:before和parent的两个概念是不一样的,before是相对于链表来的,parent是相对于树操作来的,所以要分两个。

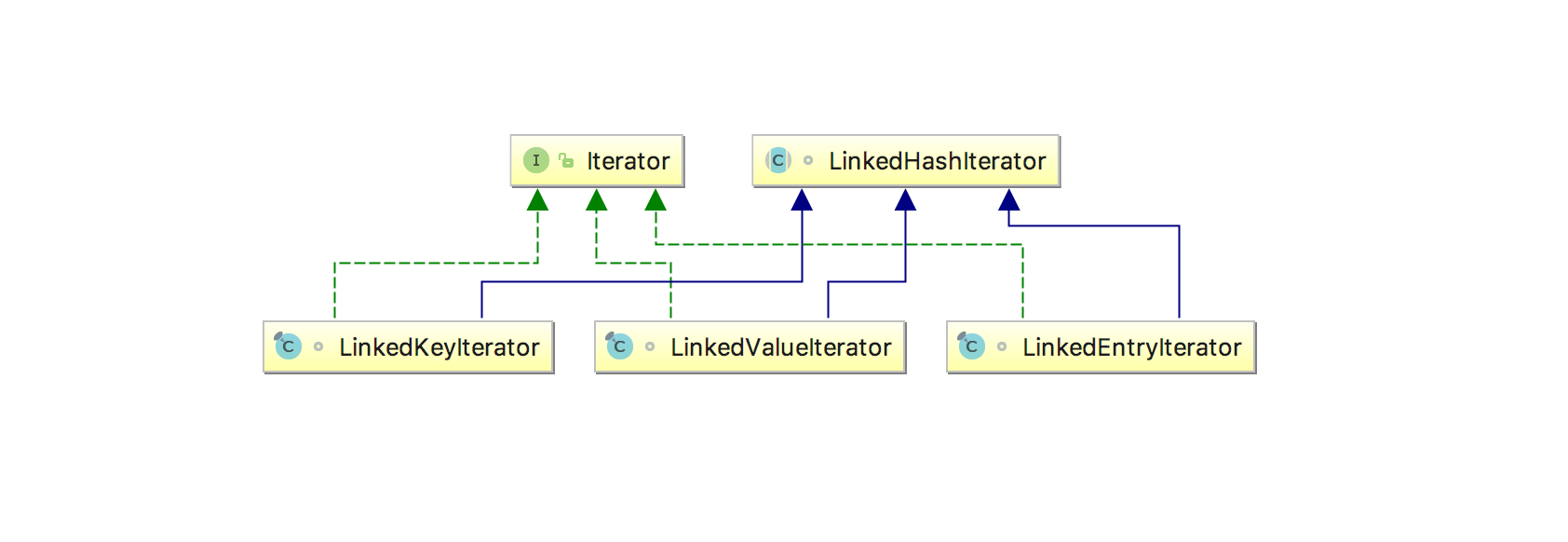

Iterator的继承关系
LinkedHashMap的迭代器为遍历节点提供了自己的实现——LinkedHashIterator,对于Key、Value、Entry的3个迭代器,都继承自它。而且内部采用的遍历方式就是在前面提到的Entry里加的新的指向下一个节点的指针after,后面我们将具体看它的代码实现。

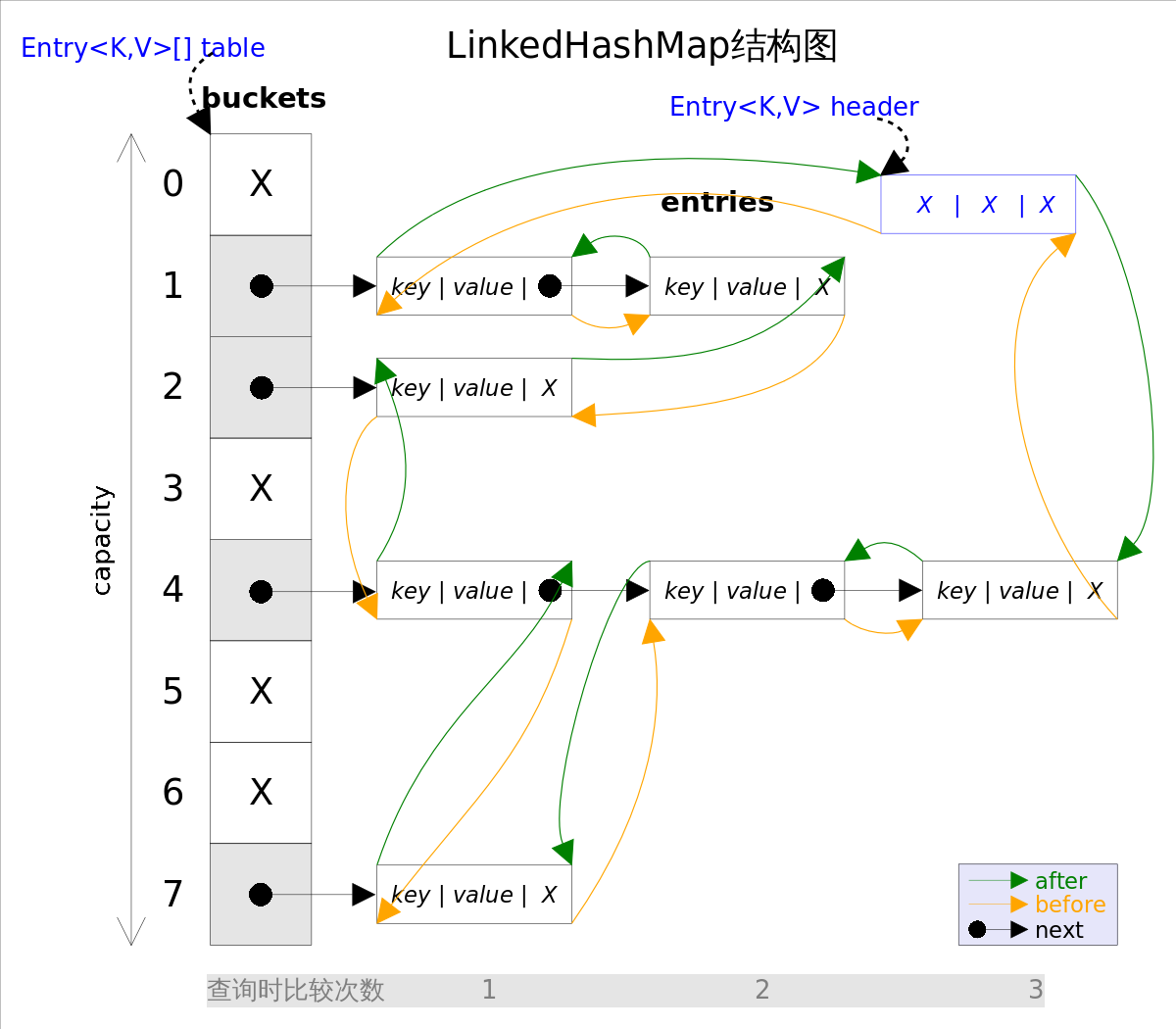

存储结构

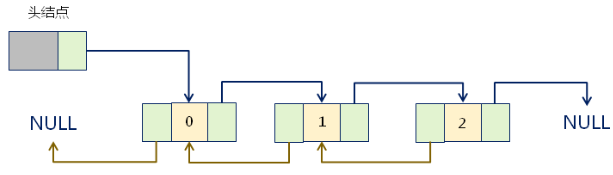

双链表是链表的一种,由节点组成,每个数据结点中都有两个指针,分别指向直接后继和直接前驱
我们知道HashMap使用(数组 + 单链表 + 红黑树)的存储结构,那LinkedHashMap是怎么存储的呢?
通过上面的继承体系,我们知道它继承了HashMap,所以它的内部也有这三种结构,但是它还额外添加了一种“双向链表”的结构存储所有元素的顺序。
添加删除元素的时候需要同时维护在HashMap中的存储,也要维护在LinkedList中的存储,所以性能上来说会比HashMap稍慢。
源码解析
属性
/*** 双向链表头节点 */
transient LinkedHashMap.Entry<K,V> head;/*** 双向链表尾节点 */
transient LinkedHashMap.Entry<K,V> tail;/*** 是否需要按访问顺序排序,用来指定LinkedHashMap的迭代顺序。* true则表示按照基于访问的顺序来排列,意思就是最近使用的entry,放在链表的最末尾* false则表示按照插入顺序排序*/
final boolean accessOrder;
(1)head
双向链表的头节点,旧数据存在头节点。
(2)tail
双向链表的尾节点,新数据存在尾节点。
(3)accessOrder
是否需要按访问顺序排序, true则表示按照基于访问的顺序来排列,意思就是最近使用的entry,放在链表的最末尾 ;false则表示按照插入顺序排序。
注意:accessOrder是
final关键字,说明我们要在构造方法里给它初始化。
内部类
// 位于LinkedHashMap中
static class Entry<K,V> extends HashMap.Node<K,V> {Entry<K,V> before, after;Entry(int hash, K key, V value, Node<K,V> next) {super(hash, key, value, next);}
}// 位于HashMap中
static class Node<K, V> implements Map.Entry<K, V> {final int hash;final K key;V value;Node<K, V> next;
}
存储节点,继承自HashMap的Node类,next用于单链表存储于桶中,before和after用于双向链表存储所有元素。
构造方法
public LinkedHashMap(int initialCapacity, float loadFactor) {super(initialCapacity, loadFactor);accessOrder = false;
}public LinkedHashMap(int initialCapacity) {super(initialCapacity);accessOrder = false;
}public LinkedHashMap() {super();accessOrder = false;
}public LinkedHashMap(Map<? extends K, ? extends V> m) {super();accessOrder = false;putMapEntries(m, false);
}public LinkedHashMap(int initialCapacity,float loadFactor,boolean accessOrder) {super(initialCapacity, loadFactor);this.accessOrder = accessOrder;
}
前四个构造方法accessOrder都等于false,说明双向链表是按插入顺序存储元素。
最后一个构造方法accessOrder从构造方法参数传入,如果传入true,则就实现了按访问顺序存储元素,这也是实现LRU缓存策略的关键。
get(Object key)方法
获取元素。
public V get(Object key) {Node<K,V> e;// 调用HashMap的getNode的方法,详见上一篇HashMap源码解析if ((e = getNode(hash(key), key)) == null)return null;// 在取值后对参数accessOrder进行判断,如果为true,执行afterNodeAccessif (accessOrder)afterNodeAccess(e);return e.value;
}
如果查找到了元素,且accessOrder为true,则调用afterNodeAccess()方法把访问的节点移到双向链表的末尾。
afterNodeAccess(Node<K,V> e)方法
在节点访问之后被调用,主要在put()已经存在的元素或get()时被调用,如果accessOrder为true,调用这个方法把访问到的节点移动到双向链表的末尾。
// 此函数执行的效果就是将最近使用的Node,放在链表的最末尾
void afterNodeAccess(Node<K,V> e) {LinkedHashMap.Entry<K,V> last;// 仅当按照LRU原则且e不在最末尾,才执行修改链表,将e移到链表最末尾的操作if (accessOrder && (last = tail) != e) {// 将e赋值临时节点p, b是e的前一个节点, a是e的后一个节点LinkedHashMap.Entry<K,V> p =(LinkedHashMap.Entry<K,V>)e, b = p.before, a = p.after;// 设置p的后一个节点为null,因为执行后p在链表末尾,after肯定为nullp.after = null;// p前一个节点不存在,情况一if (b == null) // ①head = a;// p为头部,前一个节点b不存在,那么考虑到p要放到最后面,则设置p的后一个节点a为headelseb.after = a;// P不是头部,前一个节点b存在,重新设置b的后一个节点为aif (a != null) a.before = b;// P不是尾部,设置a的前一个节点为b// p的后一个节点不存在,情况二else // ②last = b;// p为尾部,后一个节点a不存在,那么考虑到统一操作,设置last为b// 情况三if (last == null) // ③head = p;// p为链表里的第一个节点,head=p// 正常情况,将p设置为尾节点的准备工作,p的前一个节点为原先的last,last的after为pelse {p.before = last;last.after = p;}// 将p设置为尾节点tail = p;// 修改计数器+1++modCount;}
}
(1)如果accessOrder为true,并且访问的节点不是尾节点;
(2)从双向链表中移除访问的节点;
(3)把访问的节点加到双向链表的末尾;(末尾为最新访问的元素)
标注的情况如下图所示(特别说明一下,这里是显示链表的修改后指针的情况,实际上在桶里面的位置是不变的,只是前后的指针指向的对象变了):
下面来简单说明一下:
-
正常情况下:查询的p在链表中间,那么将p设置到末尾后,它原先的前节点b和后节点a就变成了前后节点。
-
情况一:p为头部,前一个节点b不存在,那么考虑到p要放到最后面,则设置p的后一个节点a为head
-
情况二:p为尾部,后一个节点a不存在,那么考虑到统一操作,设置last为b
-
情况三:p为链表里的第一个节点,head=p
put()方法
LinkedHashMap的put方法调用的还是HashMap里的put,不同的是重写了里面的部分方法:
final V putVal(int hash, K key, V value, boolean onlyIfAbsent,boolean evict) {...tab[i] = newNode(hash, key, value, null);...e = ((TreeNode<K,V>)p).putTreeVal(this, tab, hash, key, value);...if ((e = p.next) == null) {p.next = newNode(hash, key, value, null);...afterNodeAccess(e);...afterNodeInsertion(evict);return null;
}
由于在之前《深读源码-java集合之HashMap源码分析》分析过了put方法,这里笔者就省略了部分代码,LinkedHashMap将其中newNode
方法以及之前设置下的钩子方法afterNodeAccess
和afterNodeInsertion
进行了重写,从而实现了加入链表的目的:
Node<K,V> newNode(int hash, K key, V value, Node<K,V> e) {// 秘密就在于 new的是自己的Entry类,然后调用了linkedNodeLastLinkedHashMap.Entry<K,V> p =new LinkedHashMap.Entry<K,V>(hash, key, value, e);linkNodeLast(p);return p;
}// 顾名思义就是把新加的节点放在链表的最后面
private void linkNodeLast(LinkedHashMap.Entry<K,V> p) {// 将tail给临时变量lastLinkedHashMap.Entry<K,V> last = tail;// 把new的Entry给tailtail = p;// 若没有last,说明p是第一个节点,head=pif (last == null)head = p;// 否则就做准备工作,你懂的 ( ̄▽ ̄)"else {p.before = last;last.after = p;}
}// 这里笔者也把TreeNode的重写也加了进来,因为putTreeVal里有调用了这个
TreeNode<K,V> newTreeNode(int hash, K key, V value, Node<K,V> next) {TreeNode<K,V> p = new TreeNode<K,V>(hash, key, value, next);linkNodeLast(p);return p;
}// 插入后把最老的Entry删除,不过removeEldestEntry总是返回false,所以不会删除,估计又是一个钩子方法给子类用的
void afterNodeInsertion(boolean evict) {LinkedHashMap.Entry<K,V> first;if (evict && (first = head) != null && removeEldestEntry(first)) {K key = first.key;removeNode(hash(key), key, null, false, true);}
}protected boolean removeEldestEntry(Map.Entry<K,V> eldest) {return false;
}
afterNodeInsertion(boolean evict)方法
在节点插入之后做些什么,在HashMap中的putVal()方法中被调用,可以看到HashMap中这个方法的实现为空。
// 插入后把最老的Entry删除,不过removeEldestEntry总是返回false,所以不会删除,估计又是一个钩子方法给子类用的
void afterNodeInsertion(boolean evict) { // possibly remove eldestLinkedHashMap.Entry<K,V> first;if (evict && (first = head) != null && removeEldestEntry(first)) {K key = first.key;removeNode(hash(key), key, null, false, true);}
}protected boolean removeEldestEntry(Map.Entry<K,V> eldest) {return false;
}
evict,驱逐的意思。
(1)如果evict为true,且头节点不为空,且确定移除最老的元素,那么就调用HashMap.removeNode()把头节点移除(这里的头节点是双向链表的头节点,而不是某个桶中的第一个元素);
(2)HashMap.removeNode()从HashMap中把这个节点移除之后,会调用afterNodeRemoval()方法;
(3)afterNodeRemoval()方法在LinkedHashMap中也有实现,用来在移除元素后修改双向链表,见下文;
(4)默认removeEldestEntry()方法返回false,也就是不删除元素。
remove()方法
remove里面设计者也设置了一个钩子方法:
final Node<K,V> removeNode(int hash, Object key, Object value,boolean matchValue, boolean movable) {...// node即是要删除的节点afterNodeRemoval(node);...
}
afterNodeRemoval(Node<K,V> e)方法
在节点被删除之后调用的方法。
void afterNodeRemoval(Node<K,V> e) { // unlinkLinkedHashMap.Entry<K,V> p =(LinkedHashMap.Entry<K,V>)e, b = p.before, a = p.after;// p已删除,前后指针都设置为null,便于GC回收p.before = p.after = null;// 与afterNodeAccess差不多逻辑if (b == null)head = a;elseb.after = a;if (a == null)tail = b;elsea.before = b;
}
经典的把节点从双向链表中删除的方法。
LinkedHashMap的迭代器
abstract class LinkedHashIterator {// 记录下一个EntryLinkedHashMap.Entry<K,V> next;// 记录当前的EntryLinkedHashMap.Entry<K,V> current;// 记录是否发生了迭代过程中的修改int expectedModCount;LinkedHashIterator() {// 初始化的时候把head给nextnext = head;expectedModCount = modCount;current = null;}public final boolean hasNext() {return next != null;}// 这里采用的是链表方式的遍历方式,有兴趣的读者可以去之前的《深读源码-java集合之HashMap源码分析》看看HashMap的遍历方式final LinkedHashMap.Entry<K,V> nextNode() {LinkedHashMap.Entry<K,V> e = next;if (modCount != expectedModCount)throw new ConcurrentModificationException();if (e == null)throw new NoSuchElementException();//记录当前的Entrycurrent = e;//直接拿after给nextnext = e.after;return e;}public final void remove() {Node<K,V> p = current;if (p == null)throw new IllegalStateException();if (modCount != expectedModCount)throw new ConcurrentModificationException();current = null;K key = p.key;removeNode(hash(key), key, null, false, false);expectedModCount = modCount;}
}
总结
(1)LinkedHashMap继承自HashMap,具有HashMap的所有特性;
(2)LinkedHashMap内部维护了一个双向链表存储所有的元素;
(3)如果accessOrder为false,则可以按插入元素的顺序遍历元素;
(4)如果accessOrder为true,则可以按访问元素的顺序遍历元素;
(5)LinkedHashMap的实现非常精妙,很多方法都是在HashMap中留的钩子(Hook),直接实现这些Hook就可以实现对应的功能了,并不需要再重写put()等方法;
(6)默认的LinkedHashMap并不会移除旧元素,如果需要移除旧元素,则需要重写removeEldestEntry()方法设定移除策略;
(7)LinkedHashMap可以用来实现LRU缓存淘汰策略;
彩蛋
LinkedHashMap如何实现LRU缓存淘汰策略呢?
首先,我们先来看看LRU是个什么鬼。LRU,Least Recently Used,最近最少使用,也就是优先淘汰最近最少使用的元素。
如果使用LinkedHashMap,我们把accessOrder设置为true是不是就差不多能实现这个策略了呢?答案是肯定的。请看下面的代码:
package cn.com.sdd.study.list;import java.util.LinkedHashMap;
import java.util.Map;/*** @author suidd* @name LRUTest* @description LRU缓存淘汰策略测试* @date 2020/5/9 16:54* Version 1.0**/
public class LRUTest {public static void main(String[] args) {// 创建一个只有5个元素的缓存LRU<Integer, Integer> lru = new LRU<>(5, 0.75f);lru.put(1, 1);lru.put(2, 2);lru.put(3, 3);lru.put(4, 4);lru.put(5, 5);lru.put(6, 6);lru.put(7, 7);System.out.println(lru.get(4));lru.put(6, 666);// 输出: {3=3, 5=5, 7=7, 4=4, 6=666}// 可以看到最旧的元素被删除了,且最近访问的4被移到了后面// 如果LRU构造accessOrder设置为false,则输出{3=3, 4=4, 5=5, 6=666, 7=7}System.out.println(lru);}
}class LRU<K, V> extends LinkedHashMap<K, V> {// 保存缓存的容量private int capacity;public LRU(int capacity, float loadFactor) {//accessOrder:true:按访问顺序排序(LRU),false:按插入顺序排序;super(capacity, loadFactor, true);this.capacity = capacity;}/*** 重写removeEldestEntry()方法设置何时移除旧元素** @param eldest* @return*/@Overrideprotected boolean removeEldestEntry(Map.Entry<K, V> eldest) {// 当元素个数大于了缓存的容量, 就移除元素return size() > this.capacity;}
}
参考链接:https://www.cnblogs.com/tong-yuan/p/10639263.html
参考链接:https://www.cnblogs.com/joemsu/p/7787043.html
