本讲讨论线性代数在物理系统中的应用。可参考链接为:https://www.juanklopper.com/wp-content/uploads/2015/03/I_13_Graphs_Incidence_matrices_Kirchhoff_laws.html
文章目录
- 1. 图和网络 Graphs & Networks
- 2. 关联矩阵(Incidence matrices)
- 2.1 零空间
- 2.2 列空间
- 2.3 左零空间
- 2.4 行空间
1. 图和网络 Graphs & Networks
图是结点(node)和边(edge)的一个集合。
边线上的箭头代表从结点流出的正方向。上图里包含 4 个结点,5 条边,我们可以将每条边都指定参考方向用于区分正负,比如一个电路网络。 在此例子中,将使用电势、回路、电流之类的词汇(当然这个模型还可以表示为液压系统、建筑结构等)。我们通过构造一个incidence matrix 关联矩阵来解析这个图的含义。
2. 关联矩阵(Incidence matrices)

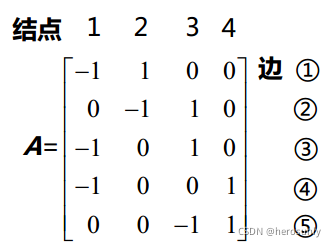

构造一个矩阵来表示图的内在含义,此矩阵称为关联矩阵,图中每个结点代表一列,每边代表一行。 则上图为 5 ∗ 4 5*4 5∗4矩阵。 反过来从这个矩阵出发我们也能画出图。
第一行代表边①,从结点 1 流出记为-1,从结点 2 流入记为 1。也就是从结点1流向了结点2。
边①、边②和边③构成了一个回路,称为环(loop)。反映在矩阵上是这三个行向量线性相关。
源于现实问题的关联矩阵,通常描述了问题的结构。如果我们研究一个很大的图,则会构建一个很大的矩阵,但这个矩阵会是稀疏矩阵。
2.1 零空间
考察矩阵的零空间,即求 A x = 0 Ax=0 Ax=0的解。零空间告诉我们列向量线性组合的状态。这里 x x x的分量表示的是每个节点。
A x = [ x 2 − x 1 x 3 − x 2 x 3 − x 1 x 4 − x 1 x 4 − x 3 ] = [ 0 0 0 0 0 ] Ax= \left[ \begin{array} { c } { x _ { 2 } - x _ { 1 } } \\ { x _ { 3 } - x _ { 2 } } \\ { x _ { 3 } - x _ { 1 } } \\ { x _ { 4 } - x _ { 1 } } \\ { x _ { 4 } - x _ { 3 } } \end{array} \right] = \left[ \begin{array} { l } { 0 } \\ { 0 } \\ { 0 } \\ { 0 } \\ { 0 } \end{array} \right] Ax=⎣⎢⎢⎢⎢⎡x2−x1x3−x2x3−x1x4−x1x4−x3⎦⎥⎥⎥⎥⎤=⎣⎢⎢⎢⎢⎡00000⎦⎥⎥⎥⎥⎤
如果 x x x为结点上的电势,则 A x Ax Ax给出了每个边上的电势差。 求解可以得到零空间为一维 d i m N ( A ) = 1 dim\ N(A)=1 dim N(A)=1,它的基就是 [ 1 1 1 1 ] \left[ \begin{array} { l } { 1 } \\ { 1 } \\ { 1 } \\ { 1 } \end{array} \right] ⎣⎢⎢⎡1111⎦⎥⎥⎤,解集则是 x = c [ 1 1 1 1 ] x=c\left[ \begin{array} { l } { 1 } \\ { 1 } \\ { 1 } \\ { 1 } \end{array} \right] x=c⎣⎢⎢⎡1111⎦⎥⎥⎤,代表等电势,说明等电势条件下不会有电流产生。常数 c 的确定需要边界条件,比如我们将结点 4 接地,则 x 4 = 0 x_4=0 x4=0。
2.2 列空间
若求 A x = b Ax=b Ax=b的解,则相当于在给定了电压 b b b的情况下,求各点的电势,但实际上我们得不到电势的准确值,因为零空间有常数解 c c c,各点得到的电势需要加上常数 c c c,这很类似于求积分要加上常函数,常数值需要边界条件来确定。
矩阵的列数为 4,而其零空间的维数为 1,则矩阵的秩为 3,矩阵第 1 列、第2列和第 4 列的列向量线性无关。
考察矩阵列空间,一个重要的问题就是对于什么样的 b b b, A x = b Ax=b Ax=b有解。边①、边②和边③构成了环,这三个行向量线性相关,同样的情况还有边④、边⑤和边③构成的环。
我们沿着第一幅图中的一个环边(1,3,-2)对电势差求和:
( x 2 − x 1 ) + ( x 3 − x 2 ) − ( x 3 − x 1 ) = 0 (x_2-x_1)+(x_3-x_2)-(x_3-x_1)=0 (x2−x1)+(x3−x2)−(x3−x1)=0
x 2 − x 1 = b 1 , x 3 − x 2 = b 3 , x 3 − x 1 = b 2 x_2-x_1=b_1,x_3-x_2=b_3,x_3-x_1=b_2 x2−x1=b1,x3−x2=b3,x3−x1=b2
所以 b b b的分量满足 b 1 + b 3 − b 2 = 0 b_1+b_3-b_2=0 b1+b3−b2=0以及 b 3 − b 4 + b 5 = 0 b_3-b_4+b_5=0 b3−b4+b5=0。如果把边①、边②、边④、边⑤构成的大环也表示出来则还可以得到一个等式 b 1 − b 2 + b 4 − b 5 = 0 b_1-b_2+b_4-b_5=0 b1−b2+b4−b5=0,但实际上这个等式就是之前这两个等式的组合。这两个等式就是基尔霍夫电压定律(Kirchhoff’s Voltage law),即环路电势差之和为零。
2.3 左零空间
矩阵的左零空间是满足 A T y = 0 A^Ty=0 ATy=0的向量 y 的集合。 其中 y y y的每个分量表示的是每个边。 因为矩阵 A T A^T AT有 5 列,且矩阵的秩为 3,因此矩阵的左零空间维数为 2。这反应了行向量的线性关系,整个“图”中,环数为 2。
A T y = [ − 1 0 − 1 − 1 0 1 − 1 0 0 0 0 1 1 0 − 1 0 0 0 1 1 ] = [ 0 0 0 0 ] A ^ { T } y = \left[ \begin{array} { c c c c c } { - 1 } & { 0 } & { - 1 } & { - 1 } & { 0 } \\ { 1 } & { - 1 } & { 0 } & { 0 } & { 0 } \\ { 0 } & { 1 } & { 1 } & { 0 } & { - 1 } \\ { 0 } & { 0 } & { 0 } & { 1 } & { 1 } \end{array} \right]=\left[ \begin{array} { l } { 0 } \\ { 0 } \\ { 0 } \\ { 0 } \end{array} \right] ATy=⎣⎢⎢⎡−11000−110−1010−100100−11⎦⎥⎥⎤=⎣⎢⎢⎡0000⎦⎥⎥⎤
其中y的分量的值为“边”上的电流。
在电势差和电流之间建立联系就是欧姆定律(Ohm’s Law)。
我们求解 A T y = 0 A^Ty=0 ATy=0就是在求 5 个满足基尔霍夫电流定律(Kirchhoff’s Law)的电流值。
A T y = 0 A^Ty=0 ATy=0的方程形式 { − y 1 − y 3 − y 4 = 0 y 1 − y 2 = 0 y 2 + y 3 − y 5 = 0 y 4 + y 5 = 0 \left\{ \begin{array} { r } { - y _ { 1 } - y _ { 3 } - y _ { 4 } = 0 } \\ { y _ { 1 } - y _ { 2 } = 0 } \\ { y _ { 2 } + y _ { 3 } - y _ { 5 } = 0 } \\ { y _ { 4 } + y _ { 5 } = 0 } \end{array} \right. ⎩⎪⎪⎨⎪⎪⎧−y1−y3−y4=0y1−y2=0y2+y3−y5=0y4+y5=0,每一个方程关于一个结点,方程表示结点电流值为 0,即流入等于流出。
从图上解方程,而不是采用消元法解方程。如果我们设定 y 1 = 1 y_1=1 y1=1,并且让 y 1 y_1 y1、 y 2 y_2 y2 和 y 3 y_3 y3组成的回路的“环流“为 0,则有 y 2 = 1 y_2=1 y2=1, y 3 = − 1 y_3=-1 y3=−1。可解得 y = [ 1 1 − 1 0 0 ] y=\left[ \begin{array} { c } { 1 } \\ { 1 } \\ { - 1 } \\ { 0 } \\ { 0 } \end{array} \right] y=⎣⎢⎢⎢⎢⎡11−100⎦⎥⎥⎥⎥⎤。取另一个回路的环流为 0,则有 y 3 = 1 y_3=1 y3=1, y 4 = − 1 y_4=-1 y4=−1, y 5 = 1 y_5=1 y5=1。 y = [ 0 0 1 − 1 1 ] y = \left[ \begin{array} { c } { 0 } \\ { 0 } \\ { 1 } \\ { - 1 } \\ { 1 } \end{array} \right] y=⎣⎢⎢⎢⎢⎡001−11⎦⎥⎥⎥⎥⎤
如果设定 y 1 y_1 y1、 y 2 y_2 y2、 y 4 y_4 y4和 y 5 y_5 y5组成的大回路环流为 0,则可以得到另一个向量 y,而该向量在零空间内,是前两个向量的线性组合。
2.4 行空间
考察矩阵的行空间,因为矩阵 r = 3 r=3 r=3,所以存在 3 个线性无关的向量。**第 1 行、第 2 行和第 4 行为线性无关,在“图”中,边①、边②和边④构成了一张小图,这三个边没有形成回路。**线性相关问题等价于形成回路。没有回路的小图包含4个结点和 3 条边,再添加一条边就会产生回路,在矩阵里表现为在第 1 行、第 2 行和第 4行之上再添加一个行向量就会变为线性相关。没有回路的图称为“树”。
思考一下维数公式的在“图”中的意义:
左零空间维数 d i m N ( A T ) = m − r dim\ N(A^T)=m-r dim N(AT)=m−r;
等价于 “ 环 ” 数 量 = “ 边 ” 数 量 − ( “ 结 点 ” 数 量 − 1 ) “环”数量=“边”数量-(“结点”数量-1) “环”数量=“边”数量−(“结点”数量−1);
即 Eular 公式: “ 结 点 ” − “ 边 ” + “ 环 ” = 1 “结点”-“边”+“环”=1 “结点”−“边”+“环”=1。对所有图都成立。
矩阵的秩 r = “ 结 点 ” − 1 r=“结点”-1 r=“结点”−1,因为 r 表示了线性无关的边的数目,也就是“树”中“边”的数目。
之前的讨论都是针对于一个无源的电场,如果加入电源则情况又不同,例如加入电流源相当于将基尔霍夫定律的方程变为 A T y = f A^Ty=f ATy=f,f 就是外部流入的电流。

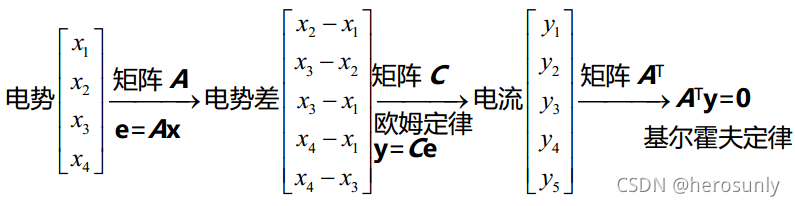

将 e = A x e=Ax e=Ax, y = C e y=Ce y=Ce, A T y = f A^Ty=f ATy=f,三个等式结合得到应用数学中的基本方程 A T C A x = f A^TCAx=f ATCAx=f。
v = A u , y = C v , f = A T y v=Au, y=Cv,f=A^Ty v=Au,y=Cv,f=ATy。
关于方程 A T C A x = f A^TCAx=f ATCAx=f的更多内容可以阅读 GS 老先生 08 的书“Computational science and engineering”的第二章。
