Unity3d Ugui 24 EventSystem事件机制

2023-11-05 02:10
文章标签 事件 机制 24 ugui unity3d eventsystem

本文主要是介绍Unity3d Ugui 24 EventSystem事件机制，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

目录

一：使用

1：实现IEventSystemHandler接口

2：添加组件EventTrigger

3：使用Ugui封装好的组件

4：3D物体相应事件

二：源码分析

1：源码地址

2：关键脚本介绍

3：执行流程

三：按照特殊需求定义自己的事件

1：制作一个2D和3D物体可以同时生效的事件。

2：响应本身的事件并且可以穿透响应下面物体的事件。

​​​​​​​

一：使用

下面几种方式都可以添加一个事件，根据实际情况选择就行，如果需要点击的详细参数，可以选择带有BaseEventData参数的方式。

1：实现IEventSystemHandler接口

ugui提供了很多接口可以直接实现对应的接口来处理对应的事件

Pointer鼠标事件：

IPointerEnterHandler- OnPointerEnter - 当光标进入对象时调用
IPointerExitHandler - OnPointerExit - 当光标退出对象时调用
IPointerDownHandler - OnPointerDown - 按下时调用
IPointerUpHandler - OnPointerUp - 抬起时调用
IPointerClickHandler - OnPointerClick - 点击时调用

Drag拖拽事件：
IInitializePotentialDragHandler - OnInitializePotentialDrag - 在找到拖动目标时调用，可用于初始化值
IBeginDragHandler - OnBeginDrag - 拖动即将开始时在拖动对象上调用
IDragHandler - OnDrag - 发生拖动时在拖动对象上调用
IEndDragHandler - OnEndDrag - 拖动完成时在拖动对象上调用
IDropHandler - OnDrop - 在拖动完成的对象上调用，在拖拉开始的地方必须先实现IDragHandler。

在实现IBeginDragHandler、IEndDragHandler、IDropHandler 这几个接口的时候，必须先实现IDragHandler接口，不然不会响应。

滚轮滚动事件：

IScrollHandler - OnScroll - 当鼠标滚轮滚动时调用

选择事件：
IUpdateSelectedHandler - OnUpdateSelected - 选中的物体每帧触发
ISelectHandler - OnSelect -选择时调用
IDeselectHandler - OnDeselect -取消选择时调用

InputManager关联组事件(同选择组要求)：
IMoveHandler - OnMove - 发生移动事件（向左、向右、向上、向下）时调用
ISubmitHandler - OnSubmit - 按下提交按钮时调用
ICancelHandler - OnCancel - 按下取消按钮时调用

下面使用点击事件来演示如何使用，其他事件一样

新建一个脚本，实现IPointerClickHandler接口然后把脚本挂在UI物体上，在点击物体时就会触发。

using UnityEngine;
using UnityEngine.EventSystems;public class ClickTest : MonoBehaviour, IPointerClickHandler
{public void OnPointerClick(PointerEventData eventData){Debug.Log("IPointerClickHandler点击了" + this.name);}
}

2：添加组件EventTrigger

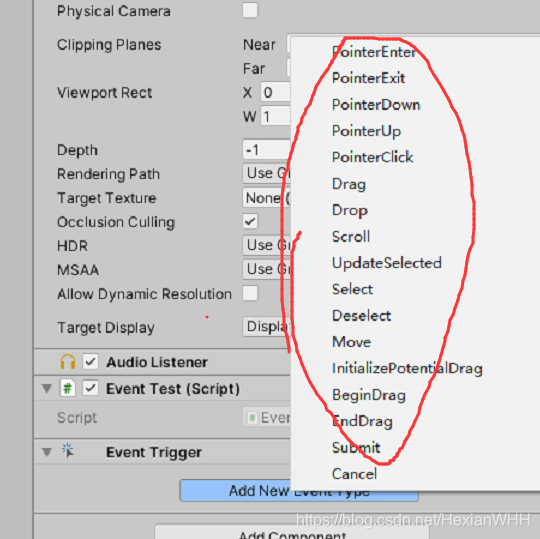

a:在物体上添加EventTrigger组件，点击AddNewEventType,然后选择需要的事件类型，然后点击加号，把带有自己写的脚本的物体拖入Object，选择自己定义的函数，然后点击时就会触发。

b:可以通过代码动态绑定事件

using UnityEngine;
using UnityEngine.EventSystems;
using static UnityEngine.EventSystems.EventTrigger;public class ClickTest : MonoBehaviour
{void Start(){var tri = transform.GetComponent<EventTrigger>();if (!tri){tri= transform.gameObject.AddComponent<EventTrigger>();}TriggerEvent triEvent = new TriggerEvent();triEvent.AddListener(CustomEventTriggerAddClick);tri.triggers.Add(new EventTrigger.Entry() { eventID = EventTriggerType.PointerClick, callback = triEvent });}/// <summary>/// 代码通过EventTrigger添加事件/// </summary>/// <param name="eventData"></param>public void CustomEventTriggerAddClick(BaseEventData eventData){Debug.Log("代码通过EventTrigger添加事件点击了" + this.name);}
}

3：使用Ugui封装好的组件

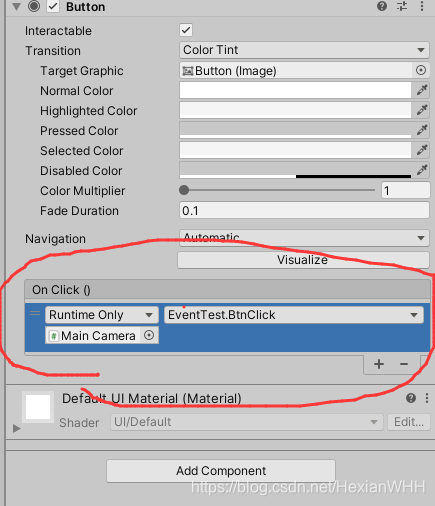

a：ugui有一些组件自带了事件，例如常用的Button就有Click事件，添加一个Button，在Click点击加号添加，把带有自己写的脚本的物体拖入Object，选择自己定义的函数，然后点击时就会触发。

b:通过代码动态添加

using UnityEngine;
using UnityEngine.UI;public class ClickTest : MonoBehaviour
{void Start(){var btn = transform.GetComponent<Button>();btn.onClick.AddListener(BtnCustomClick);}public void BtnCustomClick(){Debug.Log("代码绑定Button绑定" + this.name);}
}

4：3D物体相应事件

上面是在UI物体上添加事件，3D物体可以使用吗，如果事件按照上面的流程是没有任何效果的，需要给MainCamera添加PhysicsRaycaster组件，3d物体上必须有collider。然后再按照上面的流程就可以触发对应的事件了。

二：源码分析

1：源码地址

ugui的源码已经公开，需要看源码的可以自行下载，地址：https://github.com/Unity-Technologies/uGUI

当我们在场景中创建任一UI对象后，系统都会自动创建对象EventSystem，并且该对象下有两个组件：EventSystem、StandaloneInputModule。如果是旧版的Unity还有TouchInputModule组件，两个InputModule组件都继承自BaseInputModule。

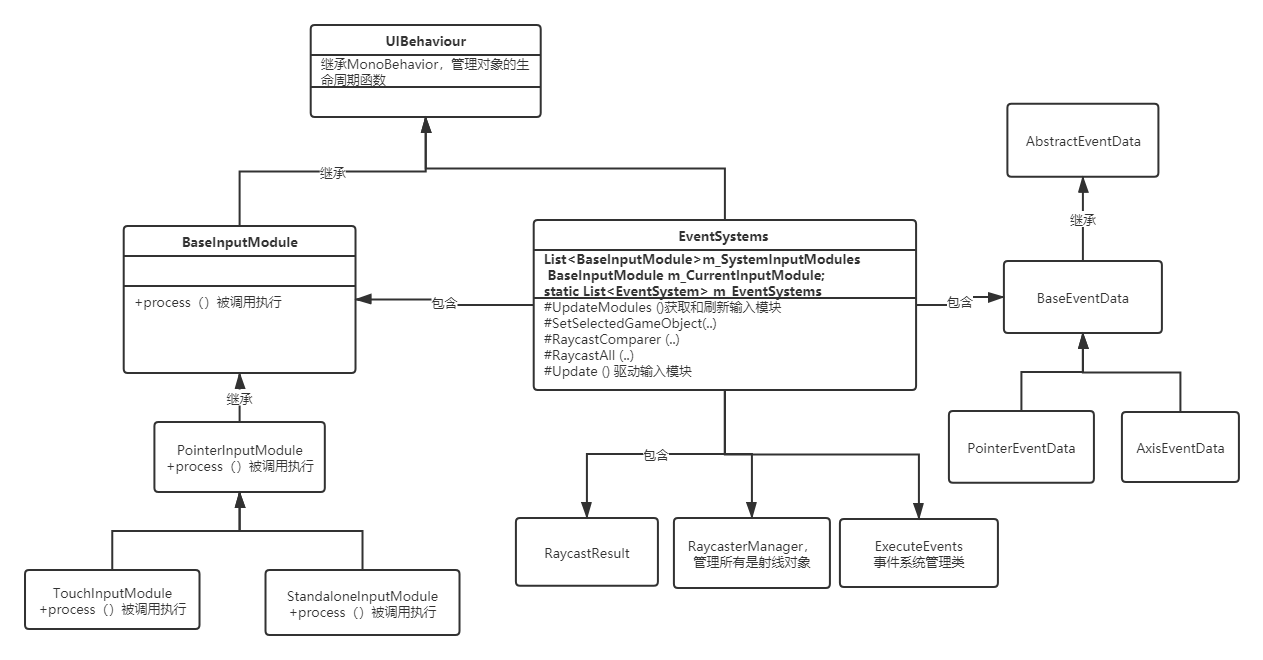

2：关键脚本介绍

Event System:事件管理器，主要负责处理输入、射线投射以及发送事件,一个场景中只能有一个EventSystem组件。获取当前最新可用的InputModule模块，每个Update通过接口UpdateModules接口调用这些基本输入模块的UpdateModule接口，然后BaseInputModule会在UpdateModule接口中将自己的状态修改成'Updated'，之后BaseInputModule的Process接口才会被调用。

Standalone Inout Module:标准接收器

Touch Input Module:触屏接收器

Event Trigger：事件触发器

Graphic Raycaster:界面组件的射线检测（Canvas）

Physics/Physics2D Raycaster：场景物体的射线检测。

BaseInputModule：负责发送输入事件（点击、拖拽、选中等）到具体对象,OnEnable和OnDisable方法中，会更新EventSystem的InputModule。

BaseRaycaster:射线投射

  1. GraphicRaycaster：必须挂在Canvas上，它重写了三个属性sortOrderPriority、renderOrderPriority（获取Canvas的sortingOrder和renderOrder，这在EventSystem里会作为排序依据）和eventCamera（获取canvas.worldCamera，为null则返回Camera.main），使用EventSystem.current.RaycastAll获取被照射到的对象。
  2. PhysicsRaycaster：必须挂在相机上，检查带碰撞的3d物体。使用Physics.RaycastAll来获取所有被照射到的对象。根据距离进行排序，然后包装成RaycastResult结构，加入到resultAppendList里面。EventSystem会将所有的Raycast的照射结果合在一起并排序，然后输入模块取到第一个结果的对象（距离最短）作为受输入事件影响的对象。
  3. Physics2DRaycaster：必须挂在相机上，检查带碰撞的2d物体。使用Physics2D.RaycastAll来照射对象，并且根据SpriteRenderer组件设置结果变量作为排序依据。

RaycasterManager：是一个静态类，维护了一个BaseRaycaster类型的List，BaseRaycaster的OnEnabled与OnDisabled里将自己注册到RaycasterManager。EventSystem里也通过这个类来管理所有的射线照射器。

EventData：存储事件信息

  • BaseEventData：基础的事件信息
  • PointerEventData: 存储 触摸/点击/鼠标操作 事件信息
  • AxisEventData：移动相关的事件信息，注：拖动的操作属于PointerEventData

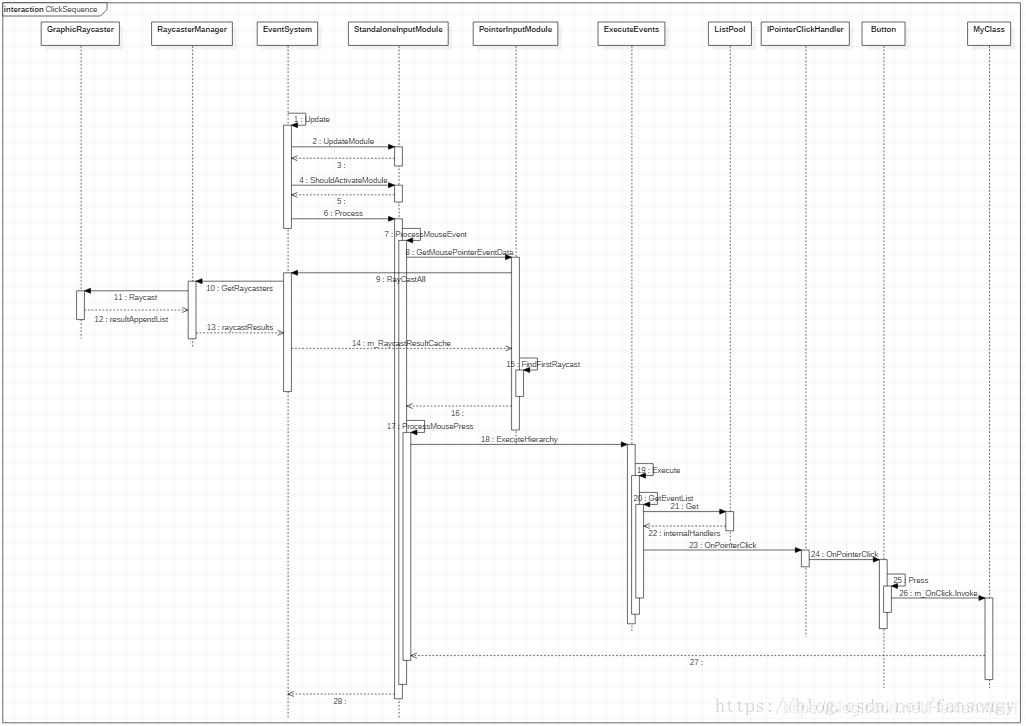

3：执行流程

一个完整的事件流程：通过EventSystem管理，BaseInputModule输入，BaseRaycaster确定目标对象，目标对象负责接收事件并处理。





三：按照特殊需求定义自己的事件

1：制作一个2D和3D物体可以同时生效的事件。

在MainCamera上添加PhysicsRaycaster组件就可以。

2：响应本身的事件并且可以穿透响应下面物体的事件。

例如下面的效果，添加3张图片，一个立方体，点击输出点击物体的名称。所有物体都会输出Log。可以详细的控制那个物体可以穿透，那个物体不可以穿透

先自定义一个可以穿透的事件组件

using System.Collections.Generic;
using UnityEngine;
using UnityEngine.Events;
using UnityEngine.EventSystems;
public class AcrossClick : MonoBehaviour, IPointerClickHandler
{/// <summary>/// 是否可以穿透/// </summary>[SerializeField]bool canBreakThrough;/// <summary>/// 需要执行的事件/// </summary>public UnityEvent<GameObject, PointerEventData> click;public void OnPointerClick(PointerEventData eventData){click?.Invoke(this.gameObject, eventData);if (canBreakThrough){PassEvent(eventData, ExecuteEvents.pointerClickHandler);}}public void PassEvent<T>(PointerEventData eventData, ExecuteEvents.EventFunction<T> fun) where T : IEventSystemHandler{List<RaycastResult> rayResList = new List<RaycastResult>();EventSystem.current.RaycastAll(eventData, rayResList);var index = rayResList.FindIndex(r => r.gameObject == this.gameObject);//没有找到或者是点击到的最后一个物体，就不需要穿透if (index < 0 || index >= rayResList.Count - 1)return;//把事件传递给下一个物体ExecuteEvents.Execute(rayResList[index + 1].gameObject, eventData, fun);}
}

然后下一个点击以后执行的函数的脚本

using UnityEngine;
using UnityEngine.EventSystems;public class ClickTest : MonoBehaviour
{public void BtnClick(GameObject obj, PointerEventData e){Debug.Log("执行了" + obj.name);}
}

然后把ClickTest挂到一个任意物体上，把AcrossClick脚本挂在上面的3张图片一个一个立方体上。并且把canBreakThrough勾选上。把ClickTest里面的BtnClick

这篇关于Unity3d Ugui 24 EventSystem事件机制的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
