串口
- 一、串口(串行接口)
- 二、异步串口(以下统称串口)
- 三、重要参数
- 1、波特率
- 2、报文格式
- 2.1、起始位
- 2.2、数据位
- 2.3、奇偶校验位
- 2.4、停止位
- 2.5、空闲位
- 四、波形
- 1、具体连接
- 2、波形分析
- 2.1 发送1报文
- 2.2 发送65报文
- 五、总结
本文使用 STM32F407ZGT6单片机基于标准库进行测试
一、串口(串行接口)
概念: 串行接口 (英文:Serial Interface) 是指数据一位一位地顺序传送,一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。
特点: 串行通讯的特点是:数据位的传送,按位顺序进行,最少只需一根传输线即可完成;成本低但传送速度慢。串行通讯的距离可以从几米到几千米。
优点: 通信线路简单,只要一对传输线就可以实现双向通信,可以直接利用电话线作为传输线,从而大大降低了成本,特别适用于远距离通信,但传送速度较慢。
分类: 串口分为同步串行接口和异步串行接口
- 同步串行接口(英文:SynchronousSerialInterface,SSI),即通信双方共用一个时钟,是一种常用的工业用通信接口。
- 异步串行接口(英文:Universal Asynchronous Receiver/Transmitter, UART),通信双方通过使用相同的波特率来实现同步,采用固定的通信格式,数据以相同的帧格式进行传送,这里我们主要讨论异步串行接口。
二、异步串口(以下统称串口)
串口有TTL和RS232两种电平,它们的具体区别是:
电平 | TTL | RS232 |
---|---|---|
输出低电平 | Lo <= 0.8V | +3V <= Lo <= +15V |
输出高电平 | Ho >= 2.4V | -15V <= Ho <= -3V |
输入低电平 | Li <= 1.2V | +3V <= Li <= +15V |
输入高电平 | Hi >= 2.0V | -15V <= Hi <= -3V |
三、重要参数
1、波特率
串口通信最重要的是波特率,它实现了通信双方的时序同步。
波特(Baud)即调制速率,指的是有效数据讯号调制载波的速率,即单位时间内载波调制状态变化的次数。
波特率表示每秒钟传送的码元符号的个数,它是对符号传输速率的一种度量,它用单位时间内载波调制状态改变的次数来表示,1波特即指每秒传输1个符号。常用的波特率为:115200 、9600。
2、报文格式
串口的报文数据由:
起始位(1bit)+ 数据位(5~8bit)+ 奇偶校验位(1bit)+ 停止位(1~1.5bit)
2.1、起始位
在发送有效数据前,无需配置,会自动产生1bit 逻辑“0”的低电平的起始位,表示串口数据传输开始,之后开始发送有效数据。
2.2、数据位
数据位,决定了通信过程中传输的有效数据位数,数据位通常有5、6、7 、8 bit,需要根据需要进行相应的配置,这里我选择8位字长。还需要注意的是有效数据在报文中的存放顺序是以LSB还是以MSB进行存放,这里我的是LSB,
2.3、奇偶校验位
奇偶校验位,因为在通信过程中易受到外部干扰而导致数据出现偏差,所以在有效数据之后增加了校验位来解决这个问题,校验方式需要配置,校验方式有奇校验、偶校验、0校验和1校验:
- 奇校验要求有效数据和校验位中“1”的个数为奇数;
- 偶校验则要求有效数据和校验位中“1”的个数为偶数;
- 0校验位则是校验位始终为0,在收到报文后,检测校验位是否为0;
- 1校验则是校验位始终为1,在收到报文后,检测校验位是否为1;
0校验和1校验过于简陋,不建议使用,这里我选择不使用奇偶校验。
2.4、停止位
停止位,停止位是一帧数据结束的标志,可以是1bit、1.5bit或者2bit逻辑“1” 高电平,需要根据自己需求配置,每一个设备都有自己的时钟,在传输过程中可能出现了小小的不同步,停止位不仅仅表示传输的结束,并且提供了校正时钟同步的机会。这里我选择1bit停止位。
2.5、空闲位
空闲位不算是串口报文内的数据, 它是发送完一组报文后,总线会自动将电平拉高,产生1bit 逻辑“1”的空闲位
四、波形

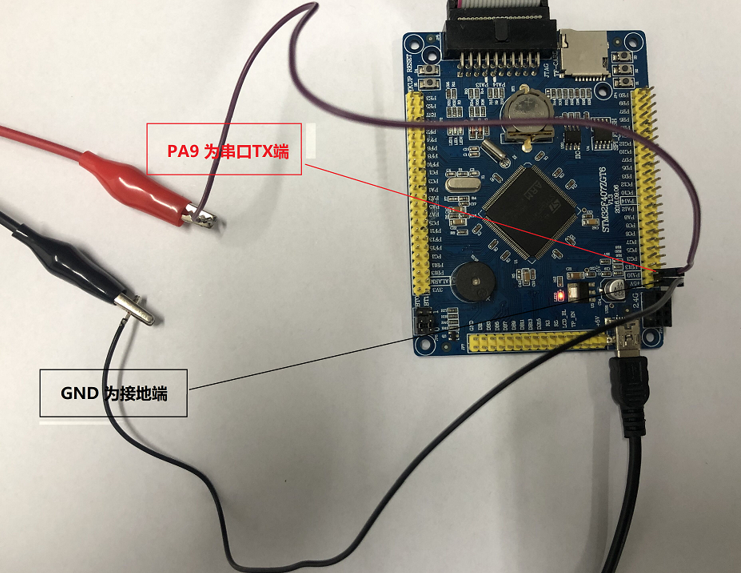

1、具体连接
调节示波器触发方式为上升沿触发后,将程序烧入开发板,连接板子Tx端(PA)与GND 进行测试。
2、波形分析
以下串口配置我选择了
- 8bit 的数据位
- 无奇偶校验位
- 1bit 的停止位

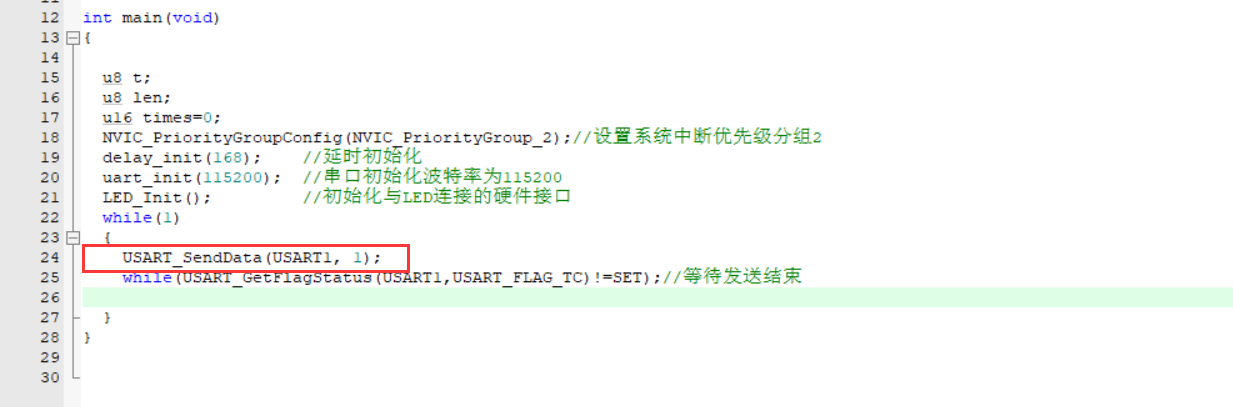

2.1 发送1报文
- 首先是1bit 的起始位,则报文为: 0;
- 发送1, 8bit有效数据即为: 0000 0001 又因为是小端字节序( 英文:little endian)所以在报文中的实际存储为:1000 0000,则此时报文为: 0 1000 0000 ;
- 没有使用奇偶校验,不使用奇偶校验位,此时报文没有变化为:0 1000 0000;
- 使用1bit的停止位,则完整数据报文为: 0 1000 0000 1 ;
- 发送完成后,自动产生1bit的空闲位,具体见下图:

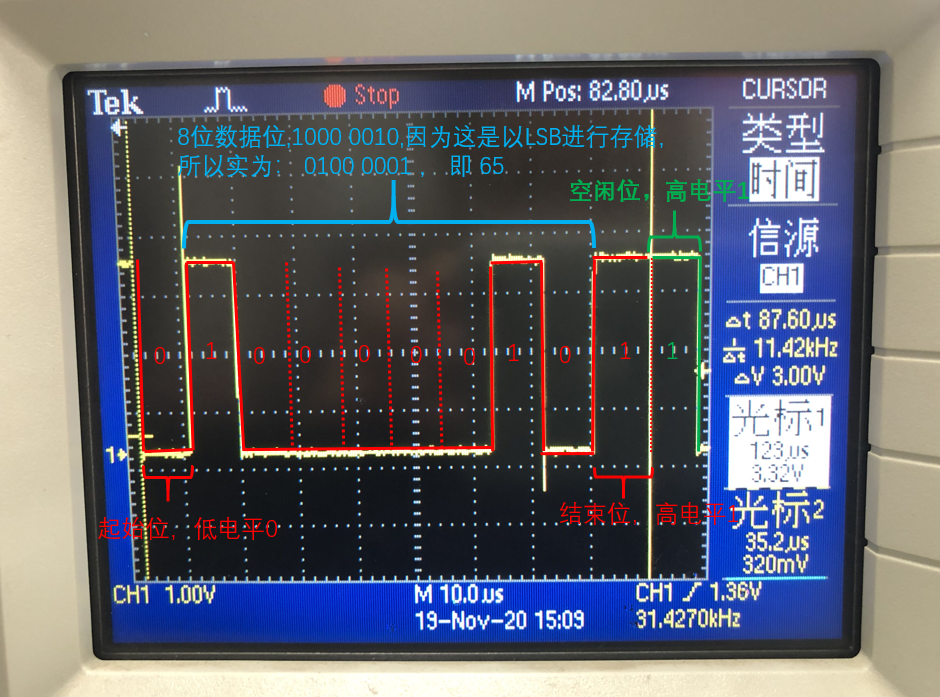

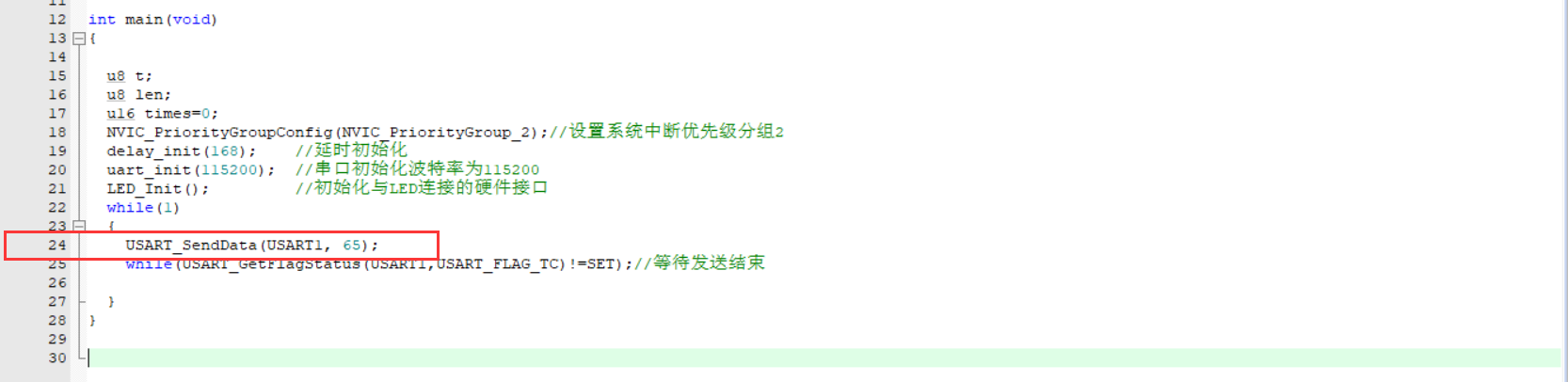

2.2 发送65报文
- 首先是1bit 的起始位,则报文为: 0;
- 发送65,8bit数据即为:0100 0001, 又因为是小端字节序,所以实际储存为:1000 0010, 则此时报文为: 0 1000 0010;
- 没有使用奇偶校验,则不使用奇偶校验位,原报文不做变化,此时报文为:0 1000 0010;
- 使用1bit的停止位,则完整的数据报文为:0 1000 0010 1
- 发送完成后,自动产生1bit的空闲位,详情见下图:
五、总结
通过抓取串口波形,对串口的报文格式有了进一步了解,串口报文格式为:
起始位(1bit)+ 数据位(5~8bit)+ 奇偶校验位(1bit)+ 停止位(1~1.5bit)
在发送完成一组报文后,会自动产生1 bit 的空闲位,以便进行下一组数据的传输。
