物联网智能家居实战－提高班第5节(MQTT架构）

前言：以下内容基于 百问网 黄老师的 7天实战训练的个人总结

本节为提高班第5节，对MQTT架构进行讲解：

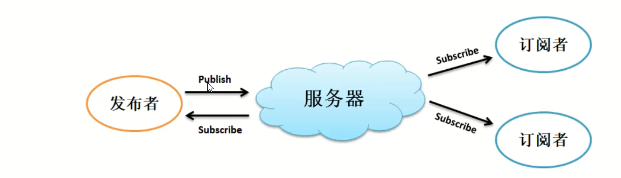

MQTT是一个基于客户端-服务器的消息发布/订阅传输协议。下图为通常查询到的关于MQTT的框图，初学者一般不容易理解。

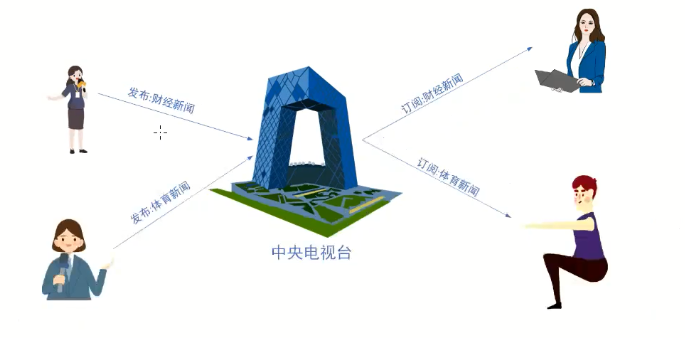

100问网老师便于学习理解，将架构图示修改为下图样式：

中央电视台，相关于服务器（broker） ,有以下作用：

接受来自客户的网络连接，如将记者和观众连接到电视台

接收客户发布的应用信息，如接受记者发布的信息

处理来自客户端的订阅和退订，如处理观众的请求

向订阅的客户转发消息，如给观众转发记者报道的消息。

记者和观众都是客户端，有以下作用：

记者发布信息（pubish）,

观众订阅消息（subscribe）

退订或删除消息

断开与服务器连接

架构搭建准备工作：

下载并安装《MQTTX-Setup-1.7.2-x64》《mosquitto-2.0.14-install-windows-x64》

找到mosquitto的安装目录，按住“SHIFT”键点鼠标右键，打开“powershell”,这样打开的界面就直接在mosquitto路径下，就可以直接做下个步骤操作了。我用的WIN7，右键没有“powershell”，请参考如下操作方式，实测有用。

win7 右键增加打开 powershell选项_微电子学与固体电子学-CSDN博客_win7右键打开powershell

 用CMD命令打开效果一样（有些系统用“powershell”建立服务器会失败，比如我的……）

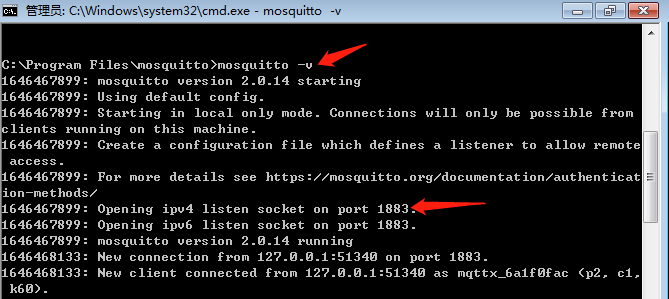

 如下图，进入mosquitto安装目录输入mosquitto －v建立服务器，端口号是1883

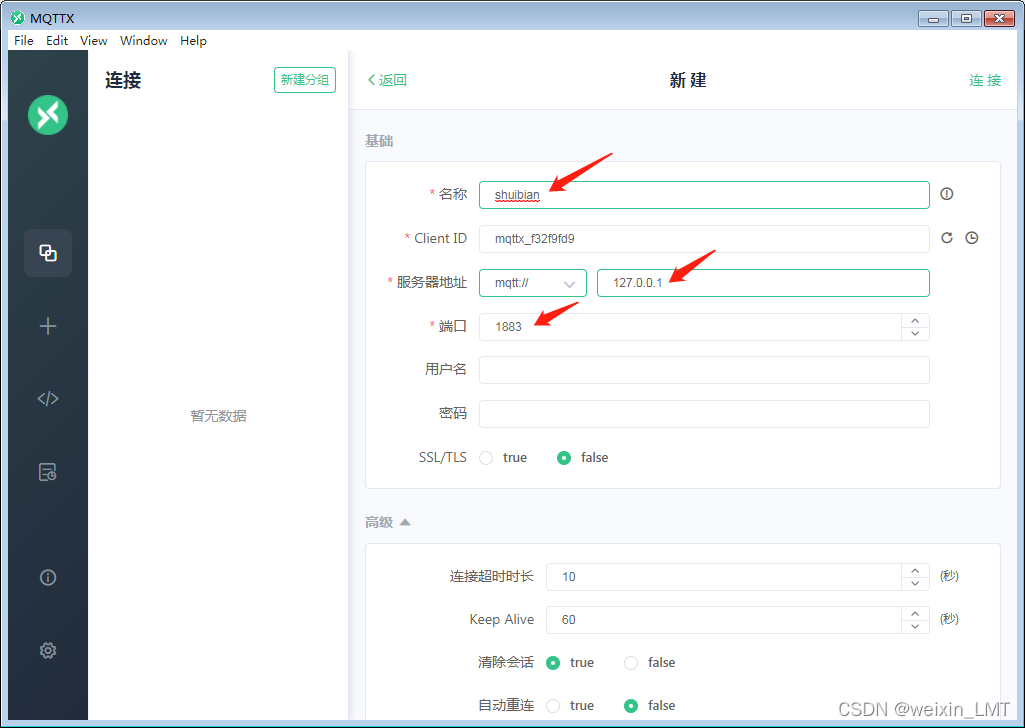

打开MQTTX软件，新建立连接，名词随便写，服务器地址127.0.0.1（本机地址，意思是数据发给自己），端口号1883

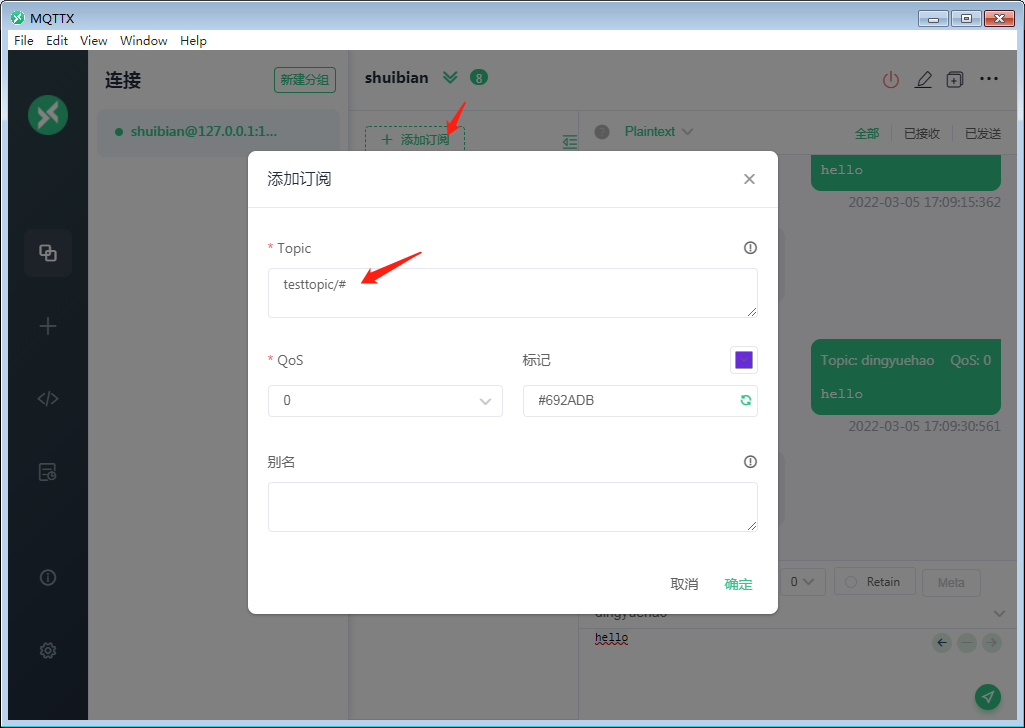

 添加订阅（Topic）,名称任意

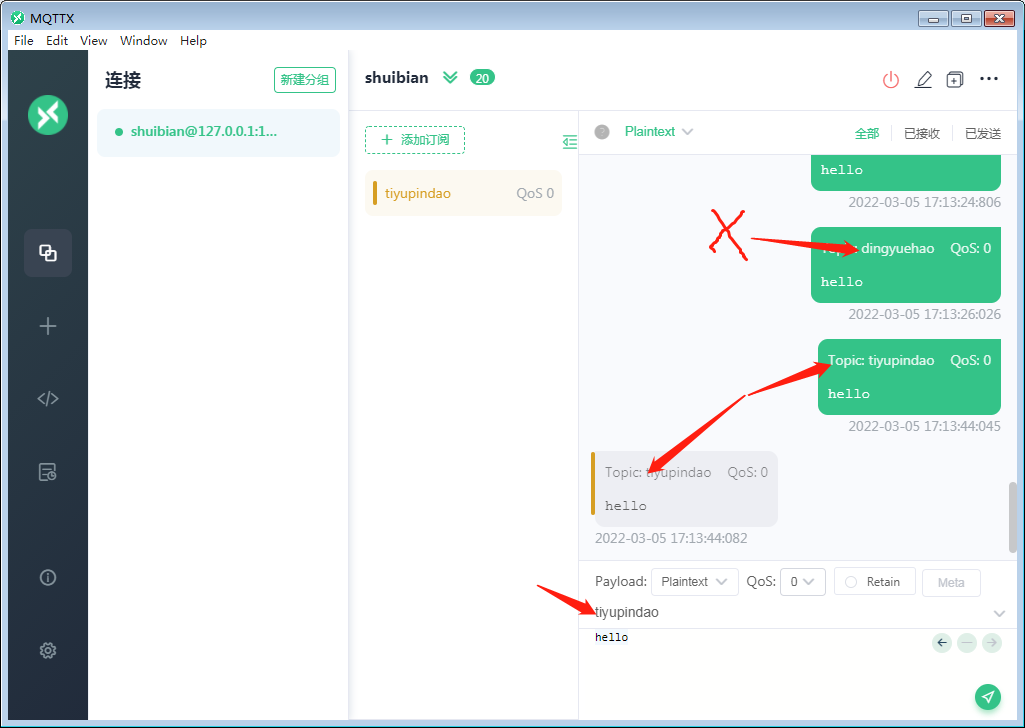

当未指定订阅号时，信息有发送但没有接收。当使用订阅号时，发送数据后能接收。

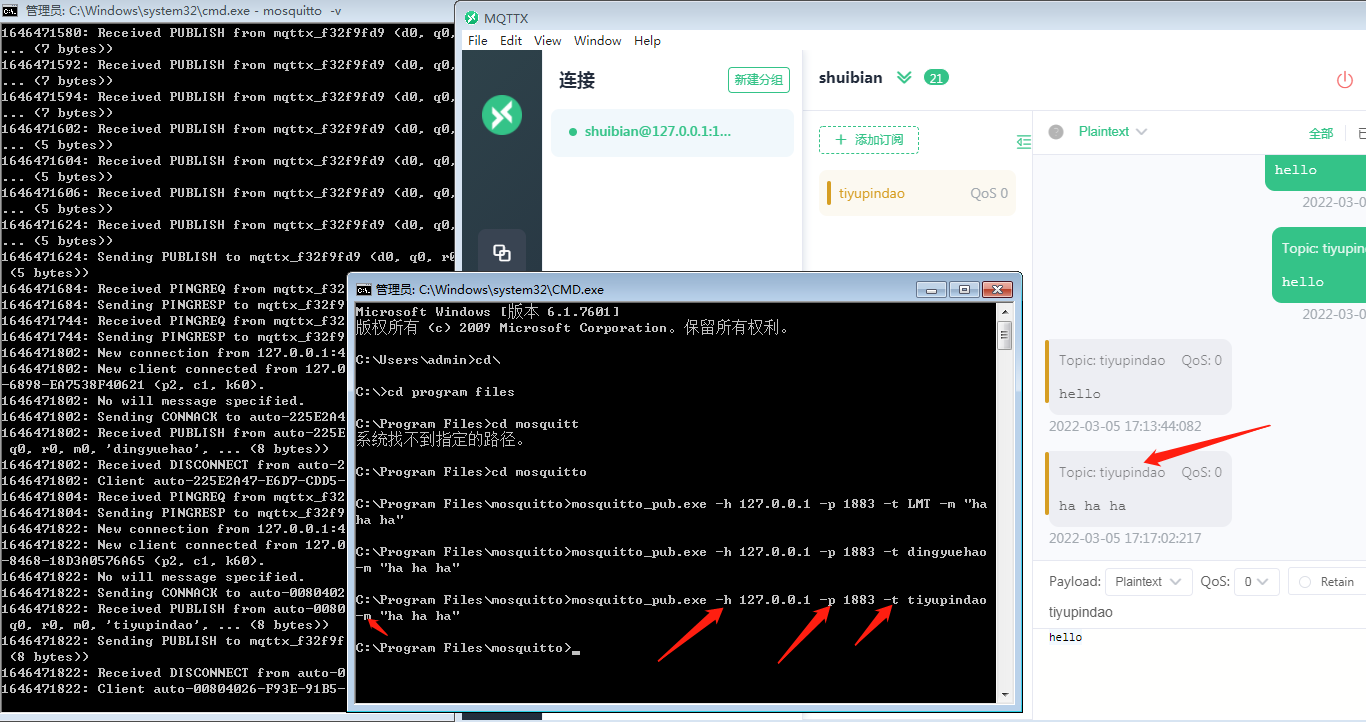

新开一个CMD，相当于记者给电视台发信息，使用mosquitto_pub.exe  -h(IP地址) -p（端口号）       -t（订阅号）-m（内容）

点发送后在MQTTX上收到相应的信息。

 当建立多个用户（3个），其中前2个订阅了“tiyupindao”,最后一个不订阅，当记者按订阅号“tiyupindao”发送信息时，订阅的观众收到了信息，未订阅的未收到。

本篇总结完成，感兴趣的同学可以尝试自己搭建，内容学习及部分配图源于百问网相关教程
