Cadence层次化设计-用与非门和反相器构成振荡器
- 与非门电路原理图
- 创建与非门symbol
- 与非门版图
- 用之前的反相器和上面的与非门做振荡器
- 仿真
- 画振荡器版图
- 后仿真结果

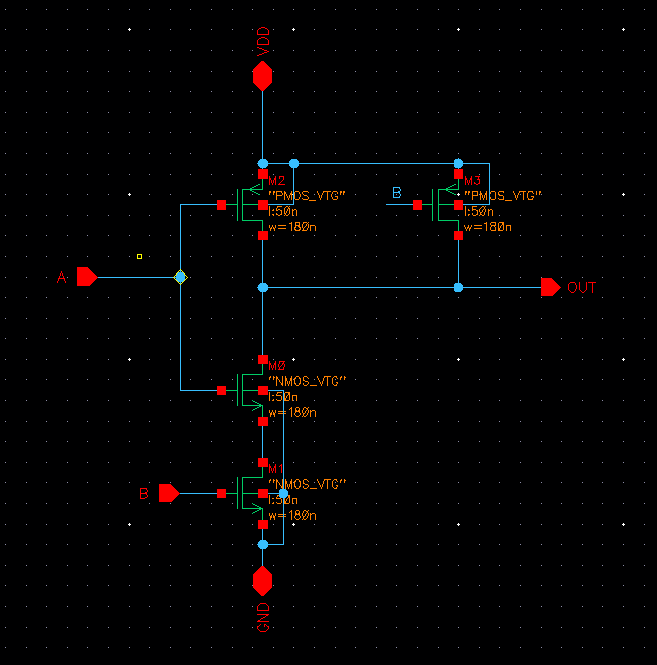

与非门电路原理图
第二个pmos的输入用的是label来连接输入B。按L即可创建label
注意M0的衬底电位

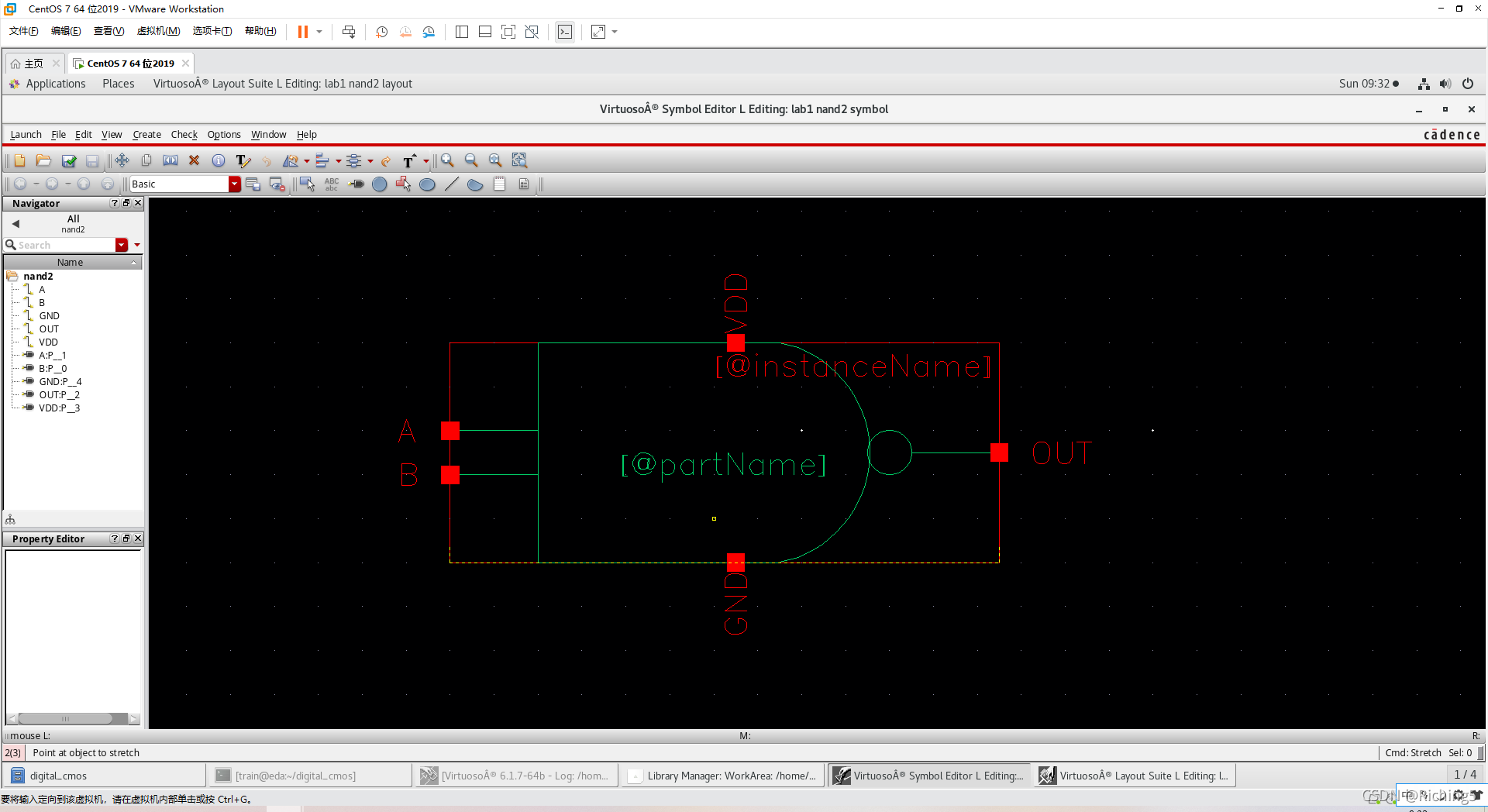

创建与非门symbol

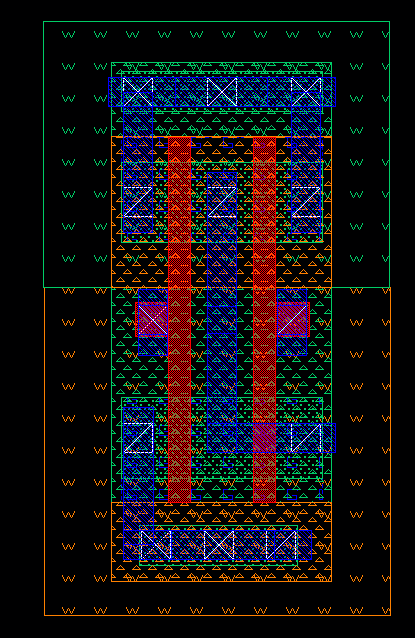

与非门版图
我出错的点：没根据管子宽长来设置active的宽度；没画vtg；pin没用net的metal1画；忘记设置格点。
折磨人呀

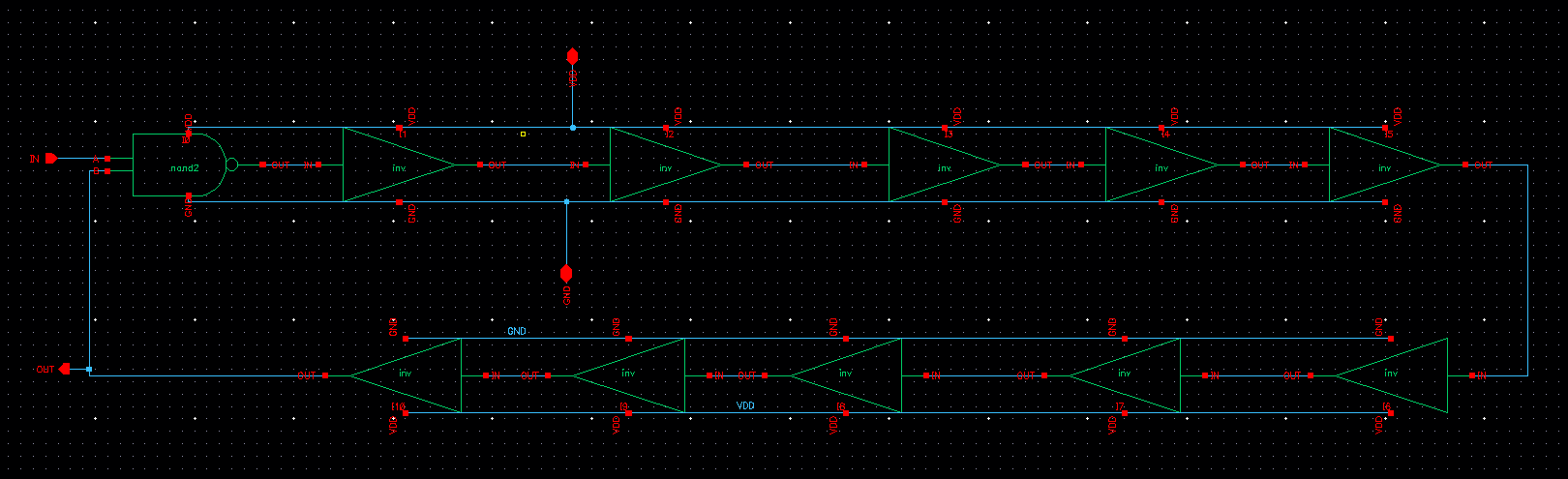

用之前的反相器和上面的与非门做振荡器
仿真
这里我们采用另外一种仿真方式，编写好仿真文件来仿真，而不用添加激励源。

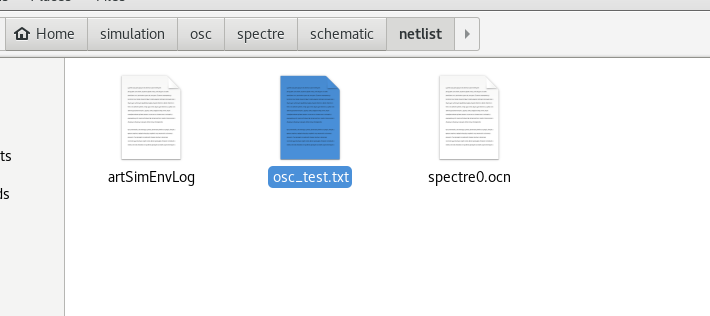

放到这个目录下
simulator lang = spectre 仿真用的类型（maybe）
V0 (VDD 0) vsource type=dc dc=1 设VDD=1v
V1 (GND 0) vsource type=dc dc=0 设GND=0v
V2 (IN 0) vsource type=pwl wave=[0n 0 2n 0 2.05n 1 9n 1 9.05n 0] 设置IN为脉冲波，最开始0ns为0v，2ns后还是0v，到2.05ns时为1…这里时间为绝对时间，都是相对于最开始0ns时
ca(OUT 0) capacitor c=1f 设置负载

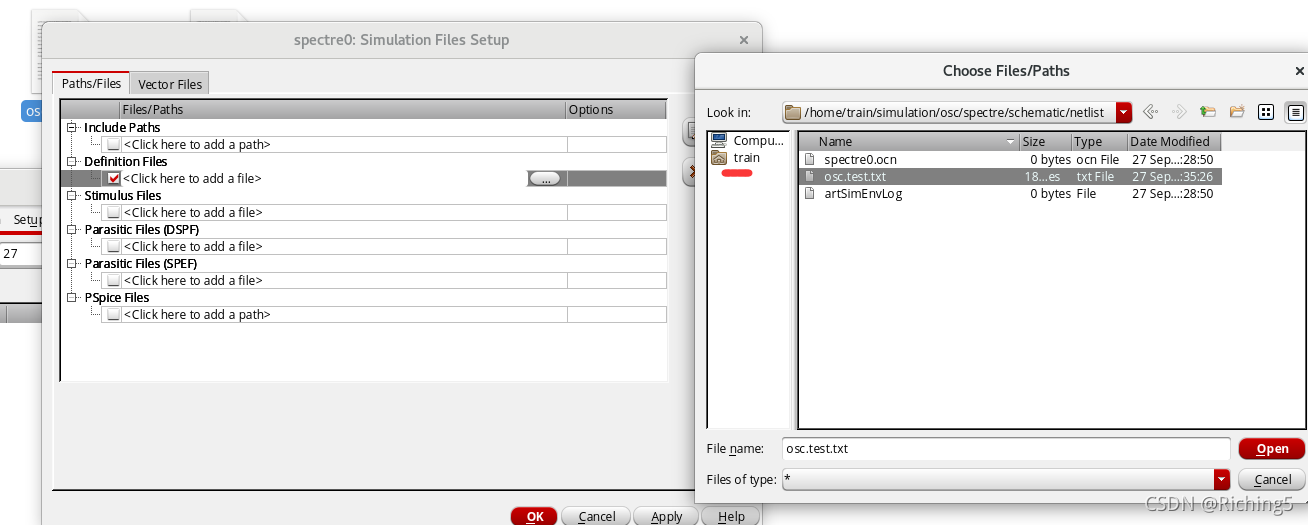

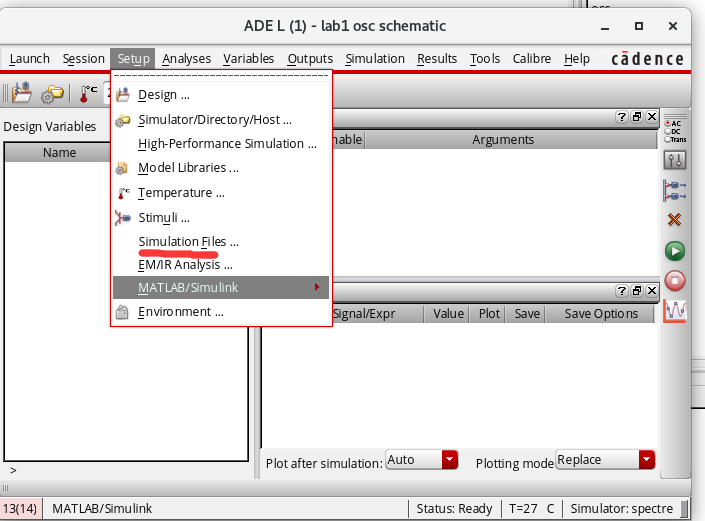

添加这个文件，按路径点进去没有的话可以点一下train，再按路径。

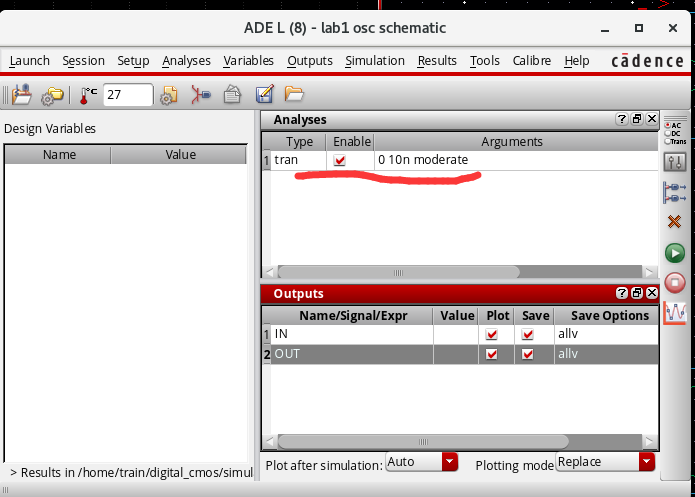

但是我们同样需要设置tran

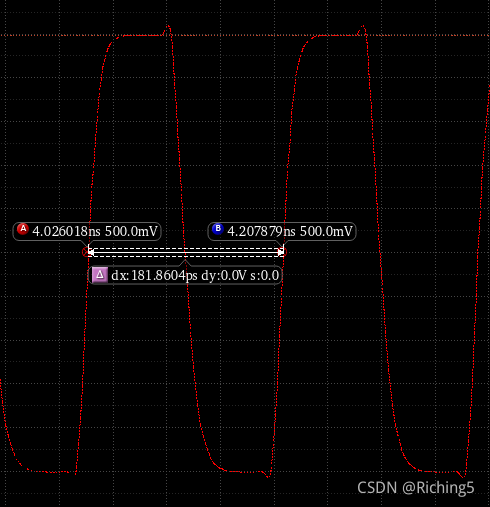

可以看到振荡周期为181ps

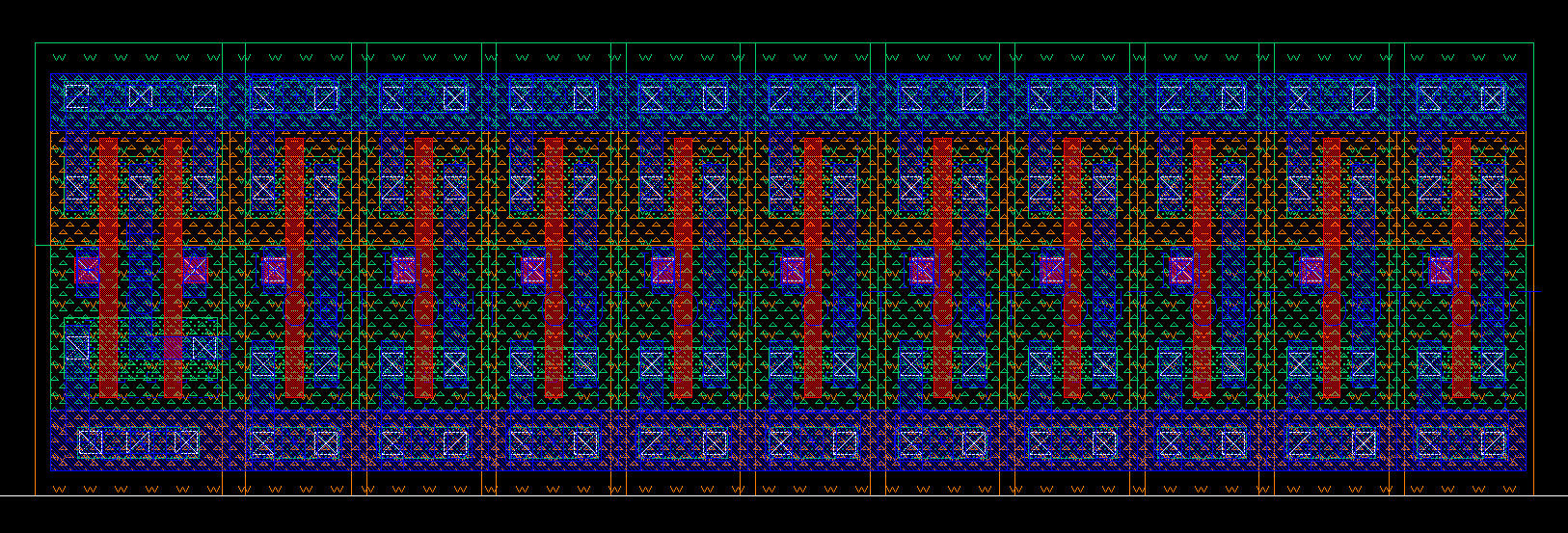

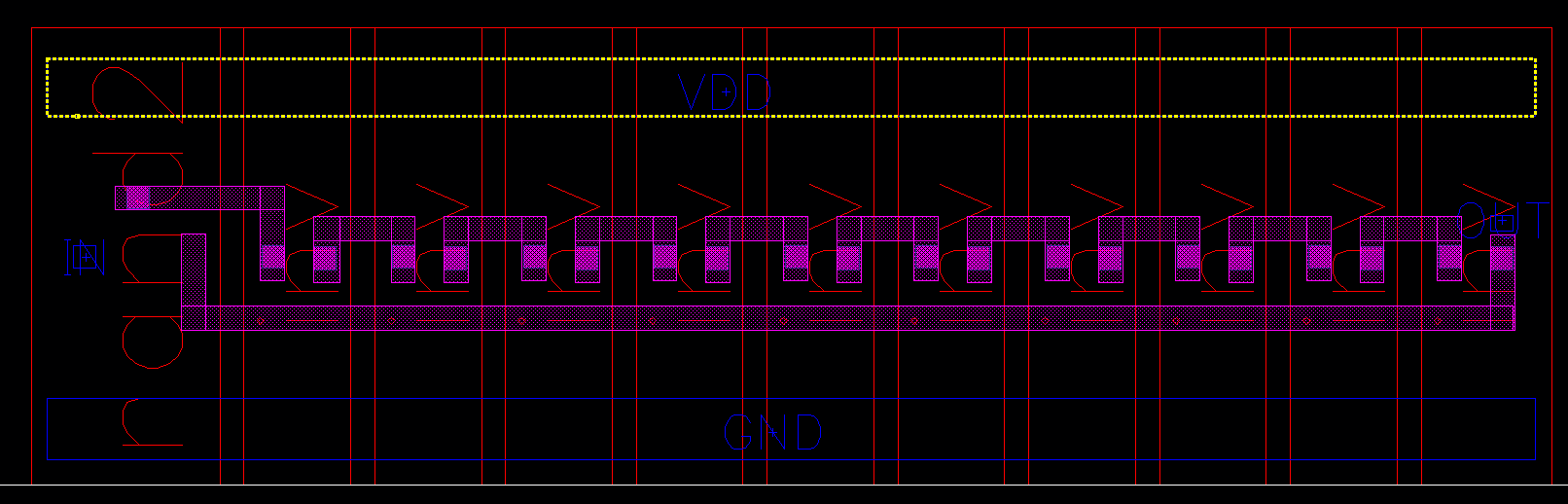

画振荡器版图
按i添加之前画好的版图，记得先按E设置显示图层数，不然看不到器件内部版图。
此时出现了在例化layout时元件离鼠标很远的问题，这就是在之前画版图时没把版图放在十字附近。
单是把与非门和非门放在一起做DRC就花了很多时间调整，一切为了对称
总结：1、与非门和非门的总长、n/pwell和implant 长度、栅长要相同
2、vdd gnd部分的metal完全覆盖well
3、栅极的输入放在同一水平线上
然后用via1和metal2连接这些器件输入输出。
（contact 特指poly到M1，via指Mx到Mx-1或者Mx+1，一般工艺via的接触阻抗小于contact）
添加pin，注意是用metal1的net
同样的我们对版图进行DRC LVS PEX，这里不做赘述。
后仿真结果

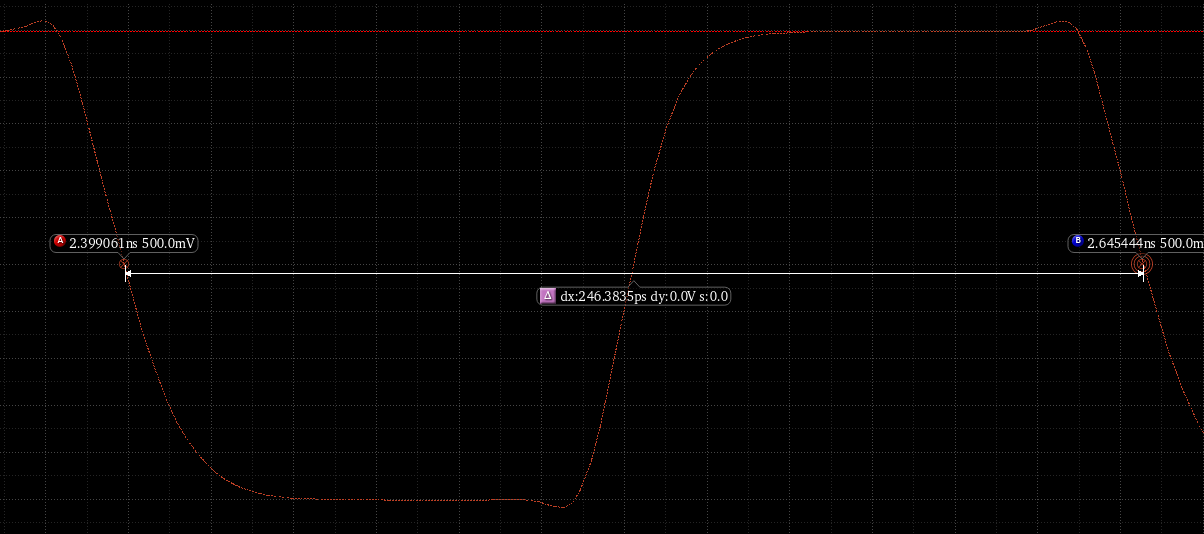

现在振荡周期为246ps
