前言
  • 这篇文章主要是从pinpoint-web界面入手,我们的目标是弄清楚两个问题:
    - 1、 pinpoint左侧服务地图上的调用量数据是怎么查询的?- 2、界面查询条件WasOnly是什么意思?
左侧服务地图调用量来源

        从下图可以看出,A显示被USER调用299次,线上数值代表着调用量。

file

我们F12跟踪一下接口地址:

http://webip:port/getServerMapDataV2.pinpoint?applicationName=A
&from=1575337980000&to=1575338040000
&callerRange=1&calleeRange=1
&bidirectional=false&wasOnly=false
&serviceTypeName=SPRING_BOOT
&_=1575337947426

web上显示的数据,都是从hbase查询出来的,所以跟踪后端pinpoint-web工程源代码,我们可以定位到hbase的一张表:ApplicationMapStatisticsCallee_Ver2。

调用者(caller)和被调用者callee

rowKey生成规则
  • 细节可以跟踪源代码了解
rowKey生成规则:
ApplicationMapStatisticsUtils.makeRowKey(...);
Qualify列名生成规则:
ApplicationMapStatisticsUtils.makeColumnName(...);

我们都知道,界面查询的时候可以选择Inboud和outboud,并且最大显示4X4的关系图,所以在pinpoint设计的时候,就选择存储双向关系:(目的就是构造界面左侧的服务地图)。比如:

TOMCAT ===》调用 MYSQL则对调用者生成如下消息:

emeroad-app (TOMCAT) -> MySQL_DB_ID (MYSQL)[10.25.141.69:3306]

而对被调用者MYSQL生成:

 MySQL (MYSQL) <- emeroad-app (TOMCAT)[localhost:8080]

hbase存储

file

hbase存储结构如上图所示,因为都是二进制,所以列1,其实也是byte,而不是固定的字符名。

什么时候存储这个双向关系?

  • 知道数据的底层存储结构了,下面,我们继续来跟踪,它是如何存进来的,我们搜索一下引用,发现,有5个地方调用了这个存储的api。
    file
    • 简单明了,那我们就逐个击破把!

①SpanChunkHandler中

  • 在chunk的结构中,要求有spanEventList这个数据,(因为调用量 和它内部的EVENTBo 条数 是1:1),并且需要满足isRecordStatistics记录条件。
  • 当满足这两个条件时,就会生成 A->B, B<--A, 两个关系,使其左侧服务地图调用量 1。
    其他位置逻辑类似,篇幅原因,这里不再细说。
    • ② SpanHandler,112行
  • ③ SpanHandler,117行
  • ④ SpanHandler,127行
  • ⑤ SpanHandler,189行
wasOnly的含义

  • 还是通过上述的接口,我们可以跟踪到,请求的参数,被封装到了一个这些参数都被封装到了SearchOption这个类。
private final int callerSearchDepth;
private final int calleeSearchDepth;
private final LinkSelectorType linkSelectorType;
private final boolean wasOnly;

怎么去看呢?这里提供一种思路,可能不适合所有人,大家参考一下。

从定义的变量,去理解它的含义,然后去“猜”。

callerSearchDepth: 调用者查询深度。calleeSearchDepth:被调用者搜索深度。

除了wasOnly 和linkSelectorType不知道具体含义,上面两个应该就是用来控制搜索深度的。那我们继续跟踪代码:这里通过判断是否是Was,新建了一个处理器。也就是说具体使用方法应该是在这个:callerLinkDataMapProcessor 类中。

if (searchOption.isWasOnly()) {callerLinkDataMapProcessor = new WasOnlyProcessor();
}

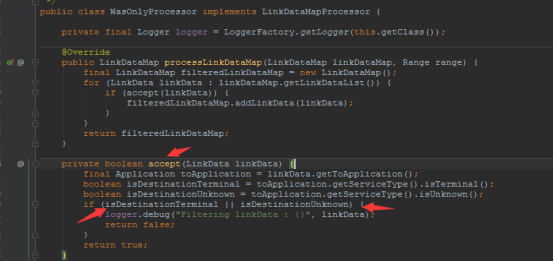

看到这个类的accept方法相信大家,应该会有所敏感,这应该是用来判断过滤条件的.file

  • 从代码中可以看出,这里和Application有关,通过getServiceType
    的两个方法来判断是否过滤。
    • 有了这两个方法,就好办了,我们直接找它的实现就行了。

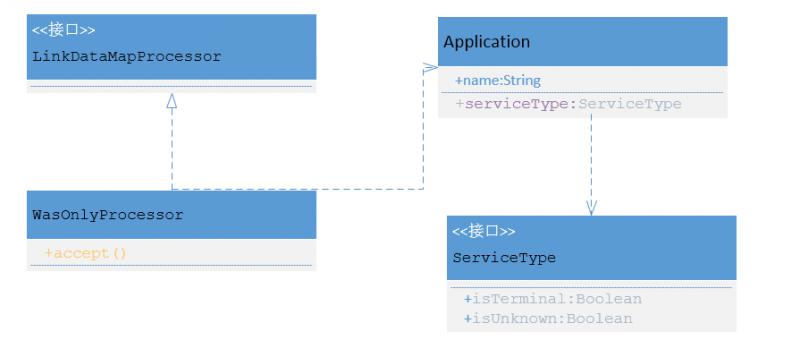

      根据依赖关系,我们定位到了ServiceTypeFactory这个工厂类、DefaultServiceType及ServiceTypeProperty,具体查找方式可以通过观察这几个类了解,关系如下:

file

结论
  • 粗略的理解:WAS ONLY会过滤类似于数据库、或者是位置的节点,让界面展示清楚一些。
  • 用程序思维理解是:它会过滤掉serviceType为Unknown或者是Terminal的节点,具体哪些节点会有这两个属性呢,我想大家可以去自行研究研究。
  • 我这里贴一个Unknown的,这个只有一个类型。
// Callee node that agent hasn't been installed
ServiceType UNKNOWN = of(1, "UNKNOWN", RECORD_STATISTICS);

  • 研究的时候,贴的图文太多,我整理了word,这里就不再多叙述了,有需要的小伙伴,可以加我,我发给你。欢迎关注侠梦的开发笔记

欢迎来公众号【侠梦的开发笔记】 一起交流进步
