AD19查看PCB布线后是否漏线

2023-10-31 22:30
文章标签 查看 是否 pcb 布线 ad19 漏线

本文主要是介绍AD19查看PCB布线后是否漏线，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

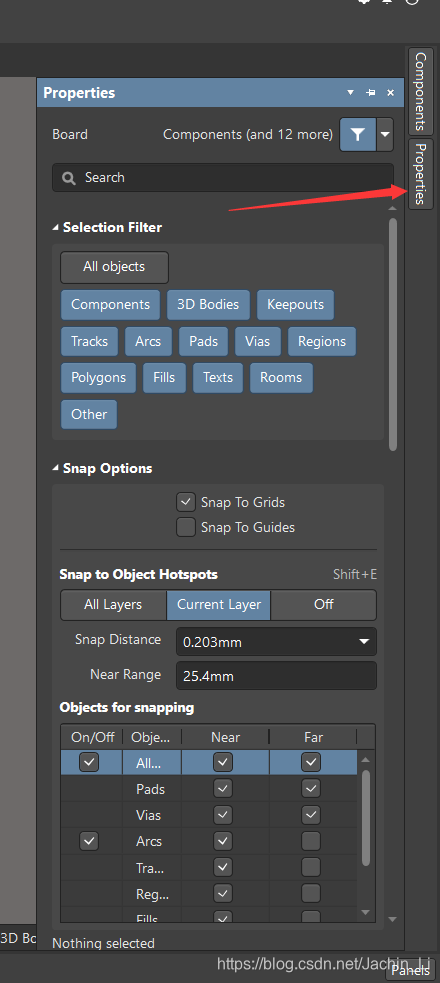

1.进入工程后，打开".PcbDoc"，单击右侧Properties；
在这里插入图片描述

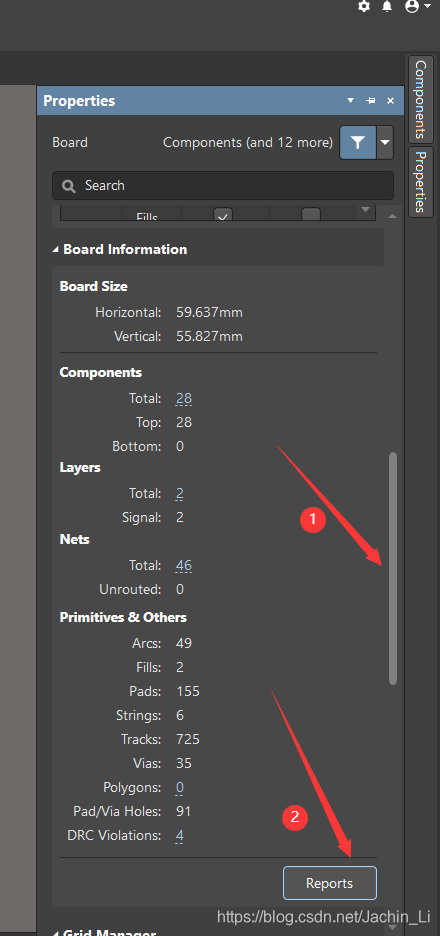

2.往下拉动右侧长条，拉至如图所示处，点击Reports；
在这里插入图片描述

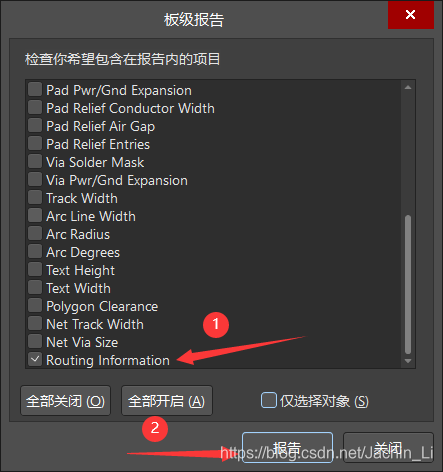

3.然后得到如下图所示信息，拉到最下边，选中routing information，点击报告；
在这里插入图片描述

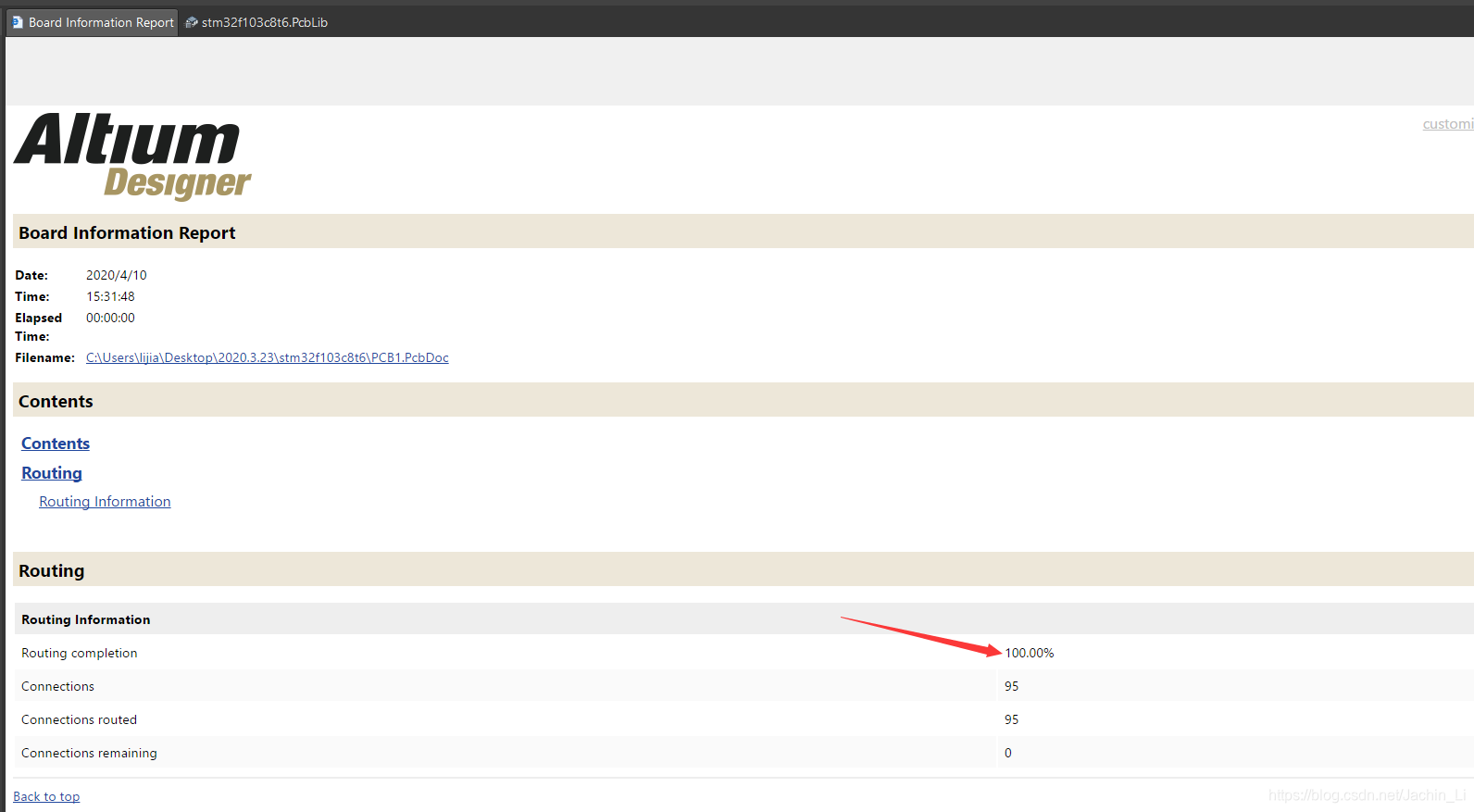

4.箭头处显示百分百则表示没有漏线，否则就要检查；
在这里插入图片描述
5.如果显示不是百分之百，就去点击右下角的Panels，然后选择PCB命令；
在这里插入图片描述

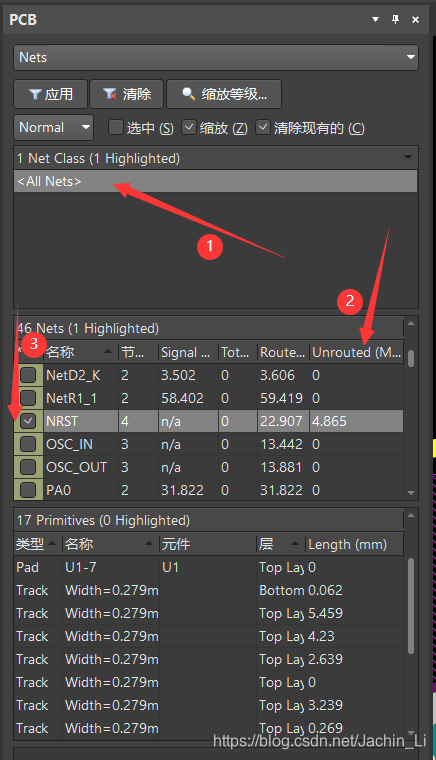

6.然后出现下图所示界面，点击ALL Nets，观察下方unrouted 一列信息，值不为0的即是漏连的线，然后在前边打勾；
在这里插入图片描述

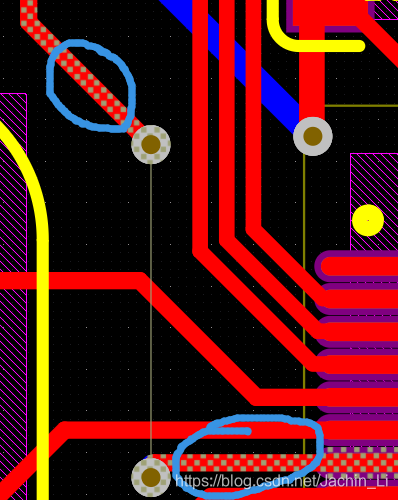

7.此时PCB里边没有连线处就就会变灰，方便寻找，具体见下图画圈处；
在这里插入图片描述

这篇关于AD19查看PCB布线后是否漏线的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
