上一节课学习了ad15的集成开发环境,介绍了pcb绘制过程中的,常用的几种开发环境。以及怎样在这个环境中创建工程。
以及在工程中创建,添加,删除文件,
这一节课我们继续学习,AD15的集成库的原理图原件库首先我们来认识一下什么是集成库
- 什么是集成库
- 怎样收集整理和制作,自己的集成库
- 怎样在集成库中制作自己的元器件
- 怎样使用管理集成库
使用果99se的朋友可能会知道,以前的元器件库和pcb封装库是相互独立的,设计原理图的时候,就是在库里加载原理图元件库,设计pcb的时候就是加载pcb封装库, 原理图设计的时候,要为每一个元器件符号设置他的pcb封装,有的时候我们设置的封装是在我们pcb里没有的,这样的话当我们从原理图导出网络表,到pcb的时候呢,就会出现很多错误。找不到一些器件的封装,,这样的话为我们的设计开发带来很多不便
从AD之后呢,就引入了,集成库的概念,就是把原理图元件库和pcb封装库放在一个集成库里面。,然后把原件符号和对应的封装做一个关联。然后编译生成一个集成库文件,这样的话我们就需要把我们需要的器件拖到,原理图里,就可以了,,然后他内部已经把原理图符号和pcb封装进行了关联。首先我们来看一下集成库

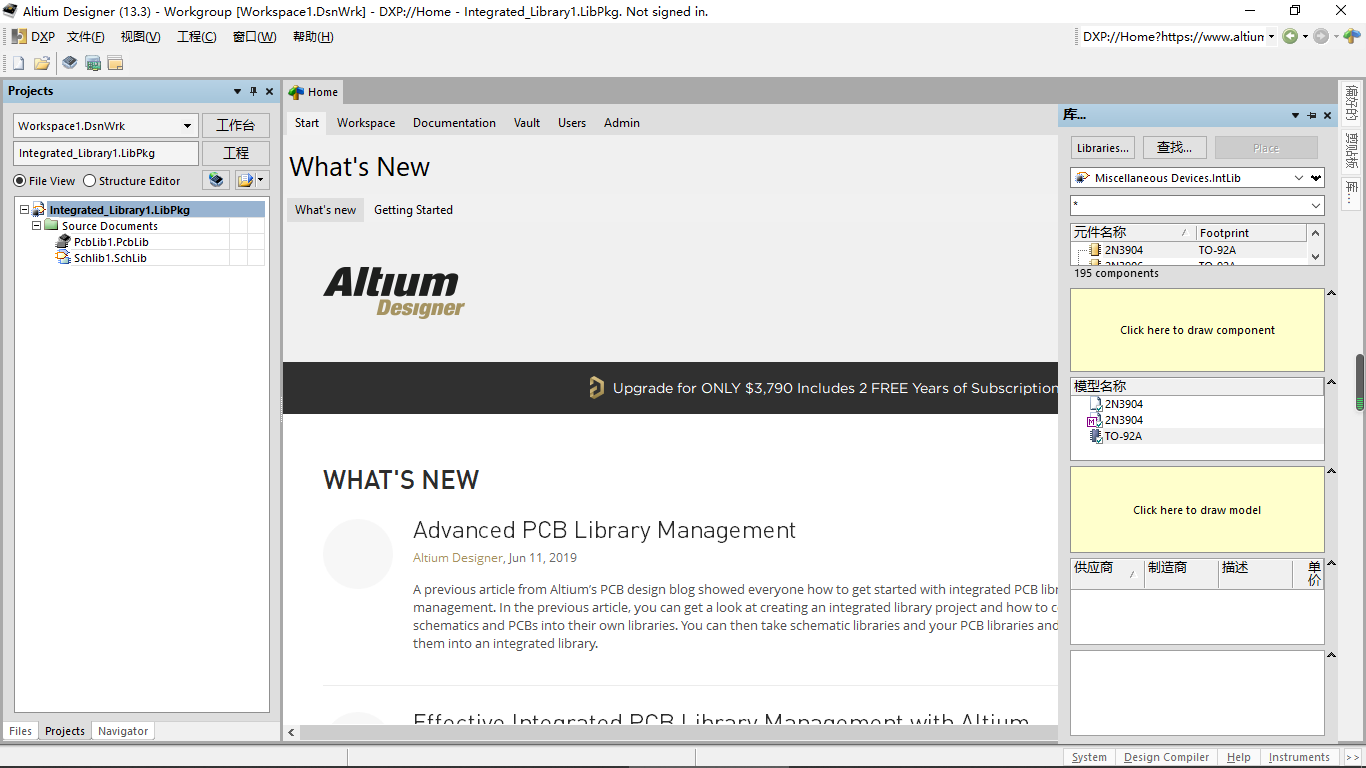

在软件右侧有一个面板,名字叫librares(库面板)
在这里我们可以对我们工程中使用的库进行管理,或者说选择我们需要和使用的集成库,从这里面查找的搜索我们的一些器件
我们首先来大概看一下集成库的组成吧,里系统会自带一些集成库,我们选中一个,,可以看到里面有许多常用的器件,
我们选中一个,可以看到他的原理图符号,还有他对应的封装,一个原理图符号可以对应很多封装,因为有的器件他的封装是不同的嘛。具体关于库的管理和使用呢,接下来课程中会详细的讲解。我们这里大概看一下,集成库的组成
我们再来看一下我们的集成库工程文件的组成,我这边打开了一个以前自己制作的一个工程库集成文件,在这里首先看一下他的组成吧,
从下到上依次是,原理图元件库文件,pcb封装库文件,集成库的工程文件。
首先打开一个集成库工程文件。
在这个集成库工程里它包括两个,一个是我们的原理图元件库,一个是我们的pcb封装库,
我们双击打开原理图元件库,在右侧库面板中我们看到,我们制作的这些器件,的原理图符号
接下来我们开始学习怎样搜集整理自己的集成库,最简单的方法就是拿来主义,网上有很多贡献的集成库啊,还有pcb封装库啊,我们就可以直接拿过来验证只有就直接使用,我这边也整理了很多集成库,
另一种方法就是从我们的原理图中导出原理图元件库,从pcb文件中导出我们的器件封装库,然后再把这两个添加到集成库里,里面进行关联,制作自己的集成库,下面我们就用一个实例进行讲解,
首先我们打开一个这样的pcb工程,里面包括原理图,包括pcb,
1.打开一个原理图文件
点击设计——生成集成库
如果我们这里面没有pcb封装,只有一些原理图,
那么就可以点击设计——生成原理图库
点击生成以后,他会告诉我们生成了多少器件,他默认的就打开了我们原理图库的编辑环境,下面的就是我么生成出来的,器件的符号
然后我们可以点击保存,就生成了一个原理图库。
当我们把原理图文件放置在工程文件夹下的时候,在我们工程文件夹下的libery(库)里面他默认的在这个工程的文件夹下有这样一个原理图库,我们也可以生成一个集成库,
集成库文件生成的时候必须包括我们的原理图文件和pcb文件,这样我们才生成了一个集成库文件
2.然后我们把pcb 文件生成一下 ,也是在设计文件夹下,
打开一个pcb文件,
设计——生成pcb库

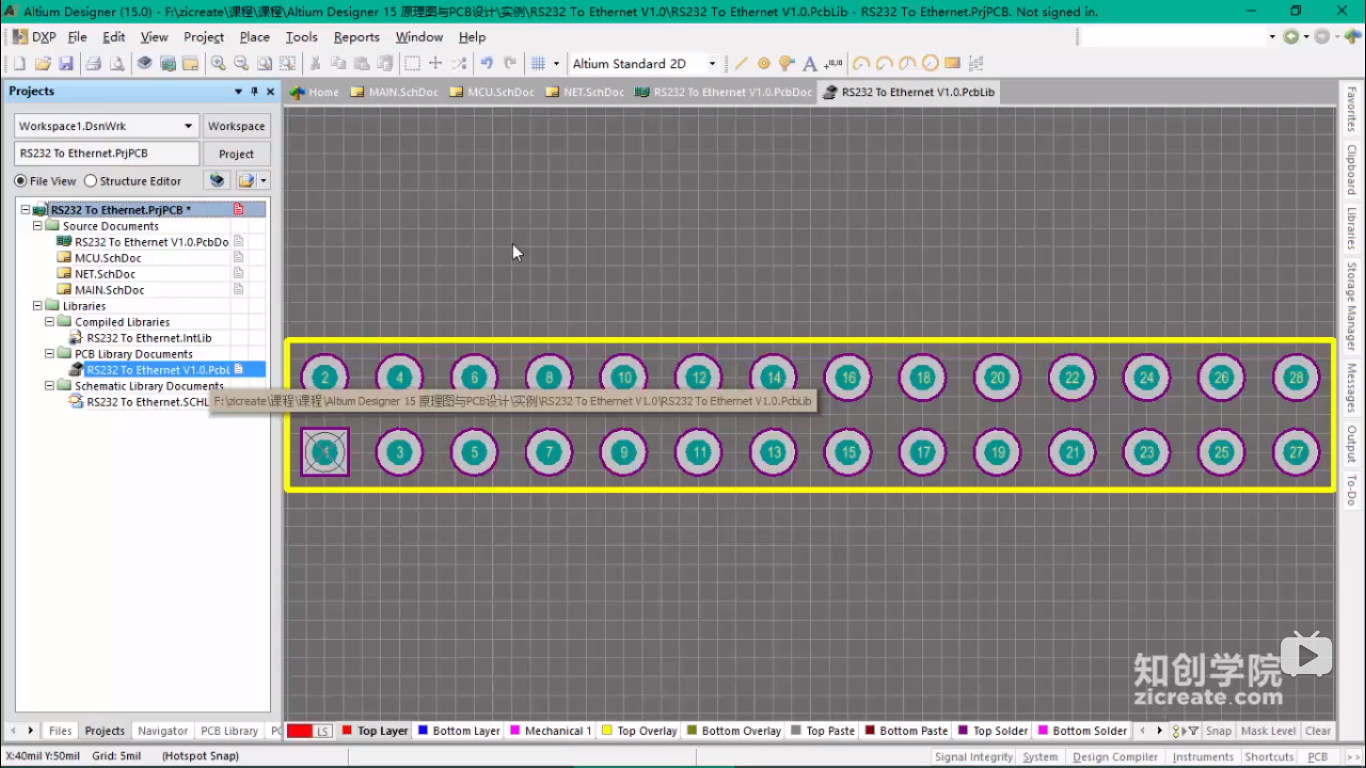

在这里我们可以看到pcb封装的,符号,然后保存一下。默认也保存在了刚才的工程文件的文件夹,我们可以看到在工程文件夹下多了一个pcb库,

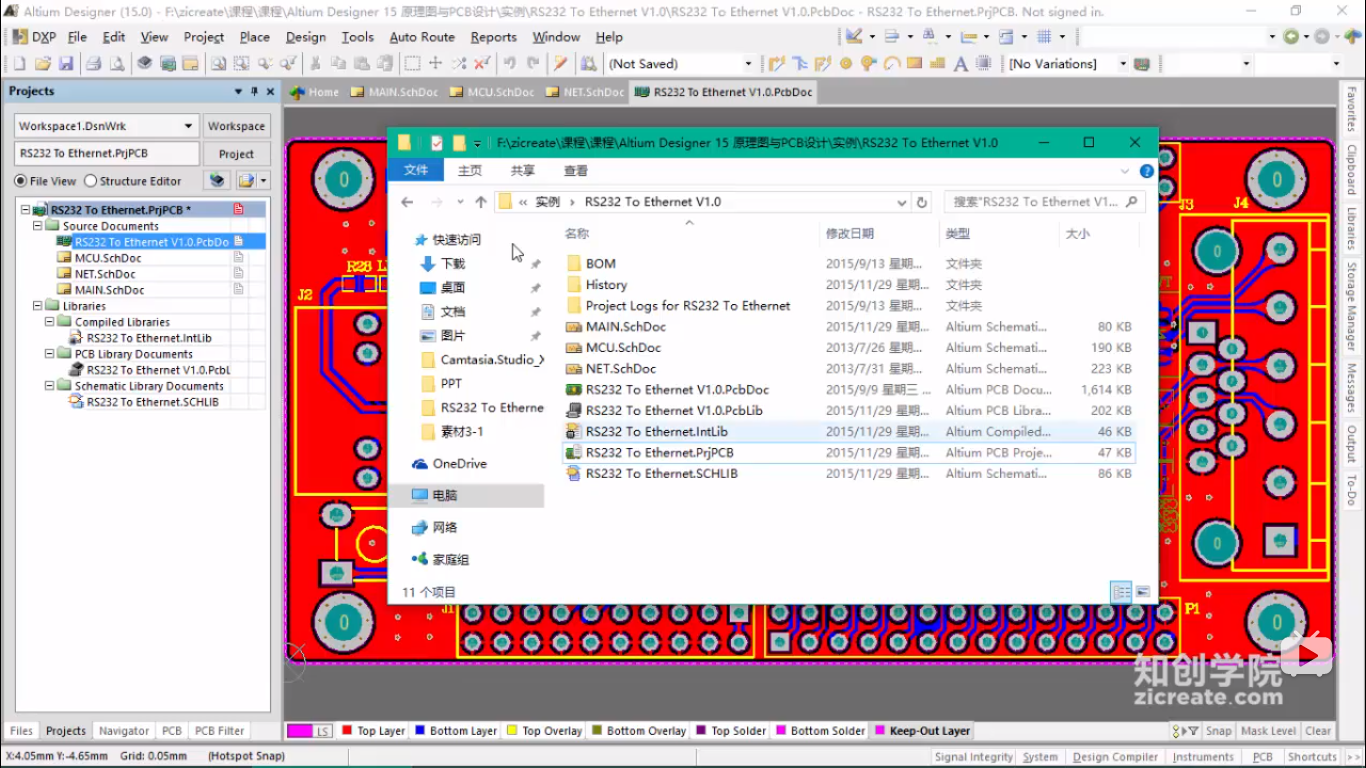

我们打开工程文件夹,生成了一个原理图库封装库,还有一个集成库。
下面我们就学习怎样利用生成的集成库,我们可以直接导入到我们的库里来进行使用,原理图库和pcb封装库我们就可以直接复制到别的,工程里面直接使用,但是还是直接把他们做成集成库比较好一点。
下面我们就学习怎样把他们做成一个集成库,
- 我们重新打开一个AD15的软件,

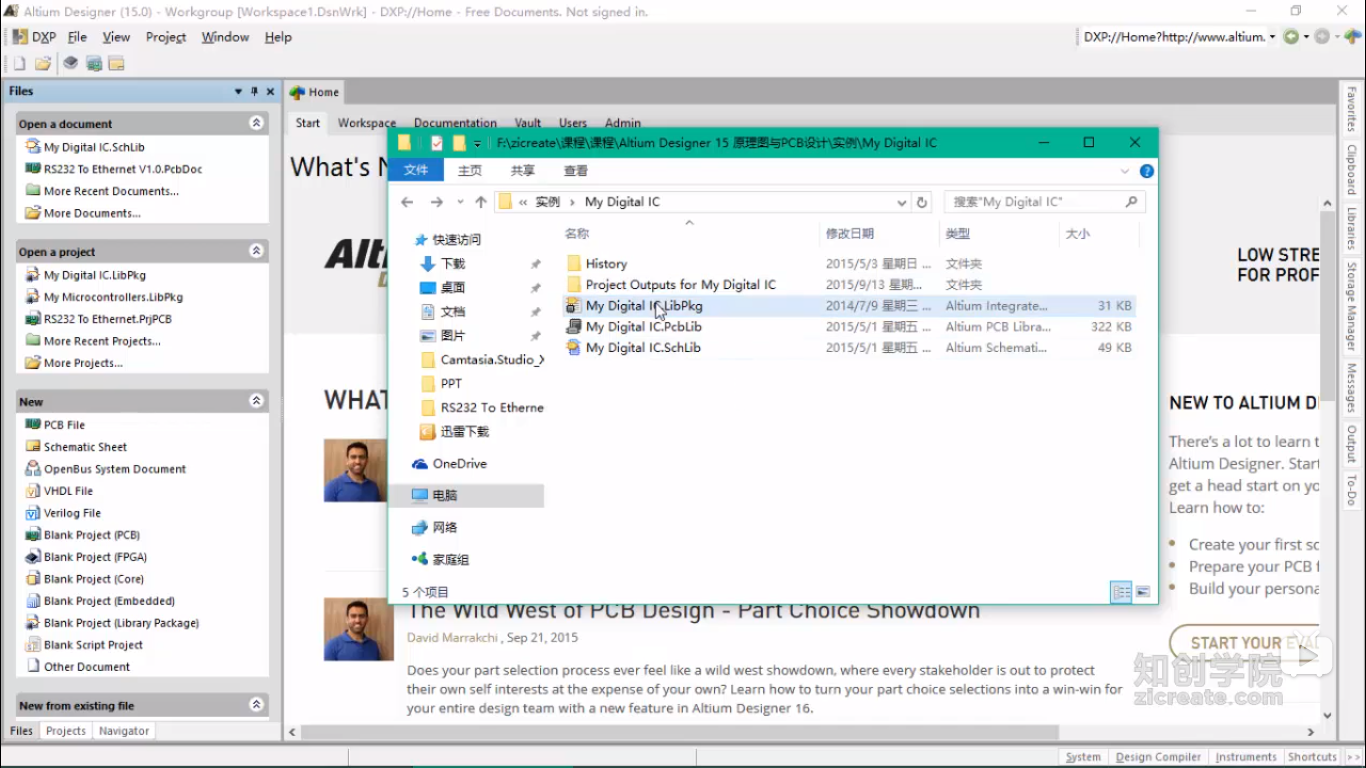

打开文件面板下的black project (library package)
这样我们就可以新建一个集成库工程,然后我们保存一下,保存到桌面,然后我们回到桌面,打开刚才工程的文件,把我们需要的原理图库和pcb库复制到我们的新建的集成库里面,然后再把我们刚才复制到工程文件夹下面的文件添加到我们的集成库工程里面,这样的话 我们就把我们的,pcb这个封装库和原理图的原件库,添加到了我们这个集成库里面,
然后我们 打开我们的原理图原件库,我们可以看到我们用到的一些器件,然后接下来就是对我们器件和封装的一个关联,,我们可以选中一个器件,
然后有编辑,可以打开编辑窗口,
然后在这里可以添加他的封装,如果没有的话浏览我们可以选择他的封装, 在下面呢我们可以看到,添加如果有封装的话,在这边他就能够显示出来,右边一个箭头可以把他隐藏掉,这样的话我们的区域就比较大了,同样我们可以按住ctrl键,放大和缩小,我们的这个原件符号,每个器件封装设置好之后呢,我们就可以对这集成库进行变编译了,回到工程文件,我们编译一下。
