前言

继续之前的项目，现在任务就是将实现的空调控制器集成于一块洞洞板板子上，并打造专属电源方案，让它看起来更像是一个IoT设备。

滴滴：以下是本篇文章正文内容

一、准备

1.材料清单

1. ESP8266-NodeMCU作为主控
2. DHT11（温湿度模块）、红外发射模块作为功能模块
3. 5500mAh、3.7V聚合物锂电池一块，作为电源
4. TP4056：1A锂电池充电模块（type-C口，充放电保护）
5. 一个5V稳压板（就自动升降压的那种，然后输出5V电压）
6. 一个六脚自锁开关
7. 一个电池电量百分比指示板（方便进行电源管理嘛）
8. 然后就是一堆飞线啊、针脚啊、洞洞板等等

图示：

5V稳压板：

TP4056：1A锂电池充电模块：

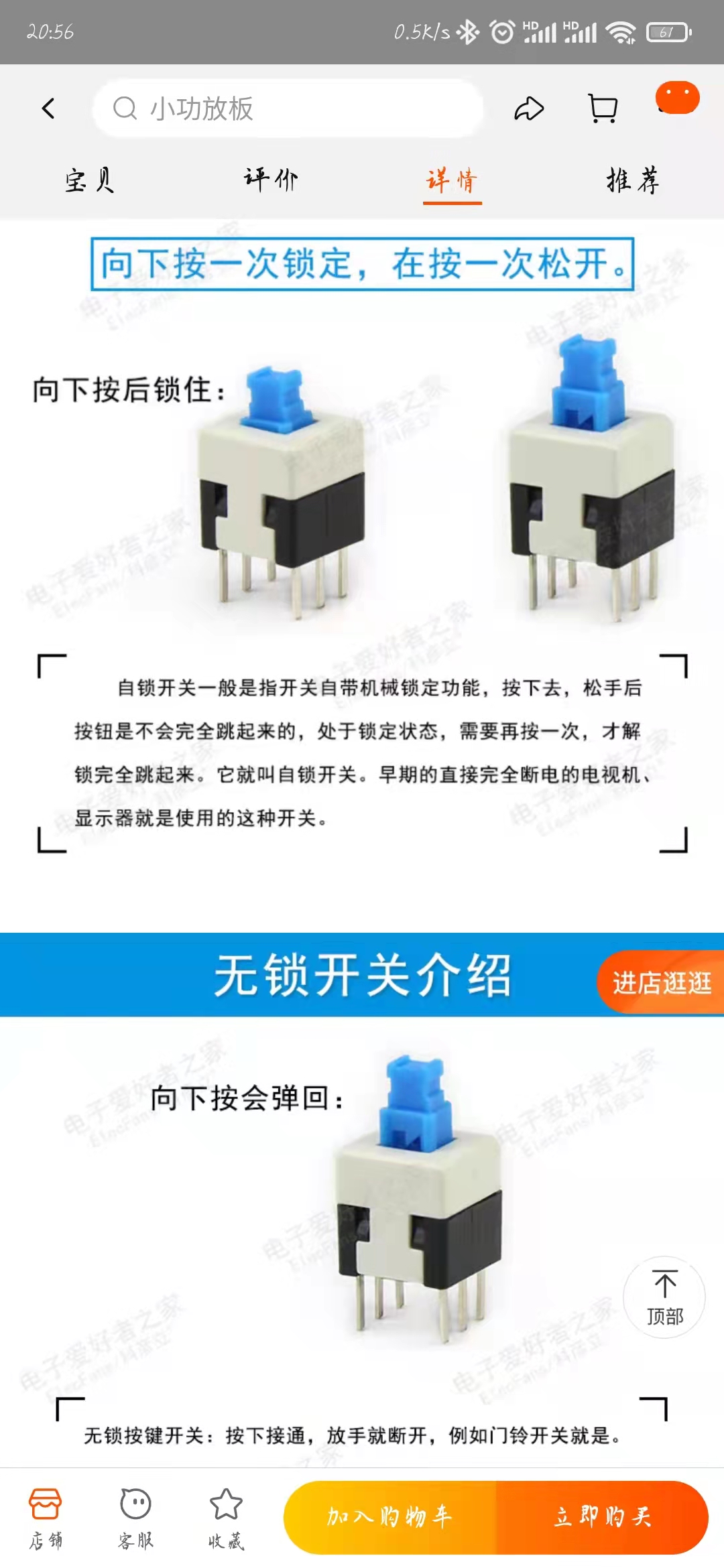

六脚自锁开关：

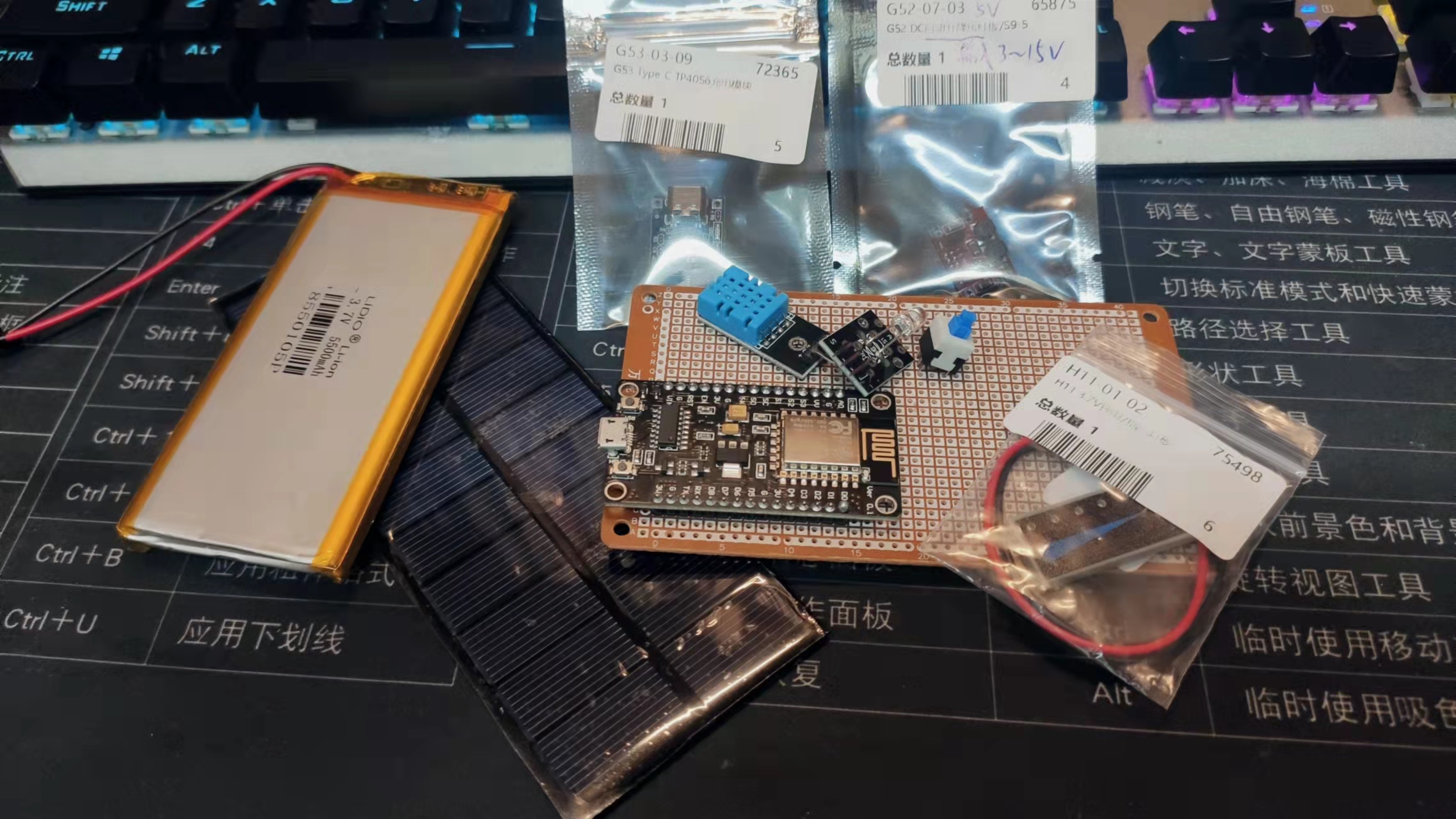

全家福：

2.设计思路

思路是核心内容

首先：
按照上次项目中的接线，我们得把两个功能模块的数据脚接到nodemcu板子的两个GPIO口上，然后再给他们接电（正、负）。

然后：
TP4056充电模块，B+、B-端接电池（这里可以接上电池电量模块，方便查看电池电量），进行充放电，out+、-端接5v稳压板的Vin+、-端，将稳压板作为TP4056模块的输出负载，可以通过type-c接口接通电源供电，进行电池充电及设备供电，断开c接口，则电池放电。
（这里我想通过开关进行供电控制，所以我就把TP4056输出端的out+接到了六脚自锁开关的一个引脚，然后检测开关按下后是哪些脚接通，然后将对应脚接到稳压板的vin+，而out-则直接接稳压板Vin-，从而实现开关控制设备通电）
稳压板Vin+旁边有个使能端口，可以控制稳压板的开关（具体可以看 上面稳压板的图片，有解释），然后我把它和Vin+接一起，从而实现稳压板的常开（毕竟我有六脚自锁开关了），然后稳压板out+、-，接到nodemcu板子的Vin-5v引脚还有G脚（接地）。

最后：
进行功能模块的接线，将DHT11数据脚接D2（GPIO4）、红外发射模块接D5（GPIO14），然后再将它们的正负脚分别接nodemcu板子的3V脚、G脚。

完事后就可以进行焊接工作了（电烙铁、焊锡丝搭档上场）

二、焊接

接线可以通过，焊接导线或走锡线的方式

我这边希望可以尝试一下多种走线方式，所以以上方式都有用到（才不是因为线材没了呢(๑¯∀¯๑)）

推荐导线+焊接方式走线，很小白，也很方便，前提得有线，当然有钱也

走锡线就厉害了，小白第一次焊接起来，就很难焊的好看，有可能也会有部分不通电的情况。

方法：先确定好要接的点，然后选好路径，一个一个焊盘焊上锡球先，然后再连锡，最后测试能不能通电（万用表yyds）

焊接图片：

推荐搞个USB检测器（就可以测电压、电流、电功耗，电容量什么的那种）

我遇到的问题无非就是走线时不通电(大多数是排版位置时选的不好，然后先后焊接顺序也有点问题，还有就是边聊天边焊，焊错了脚位，hhh

出错不要慌，万用表拿出来，冷静一哈，慢慢测，看看是哪出了问题，解决后收获很大的！

三、总结

实测：
按照网上找到的方法进行计算：

测量存在误差，且电池不会一直按3.7v输出，也不会全放电，一般电压掉2.75V左右就不放电了(TP4056充电模块也有个规定：电池电压到2.5V后停止输出)，跟别提其他模块的功耗，以及热量散失等等。

所以说，以上测试是理想状态下的，只能参考，实际功耗肯定比较大，续航3天可能都够呛呀！（下次试试看）

通过这次焊接，学会了很多，实现了空调控制器的集成，以及它的电源方案。
低功耗的代码实现，还没有思路，虽然ESP8266-NodeMCU有提供低功耗模式（功耗由高到低：No-sleep > Modem-sleep > Light-sleep > Deep-sleep）,但是blinker不知道可不可以支持其实现低功耗,以后找到资料后再进行尝试吧。

唠叨一下，深圳这边最近直接台风+冷空气，一夜转凉，就像入冬了一夜，啧，我在想：那我搞这个还有什么用捏！（Ｔ▽Ｔ）

2021.10.22记录：
经过测试功耗，以上方案，可以支持独立电源（电池）续航4-5天
