STM32的8种GPIO端口模式配置
一、推挽输出：可以输出高、低电平，连接数字器件；推挽结构一般是指两个三极管分别受两个互补信号的控制，总是在一个三极管导通的时候另一个截止。高低电平由IC的电源决定。
推挽电路是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形放大任务，电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小、效率高。输出既可以向负载灌电流，也可以从负载抽取电流。推拉式输出级既提高电路的负载能力，又提高开关速度。
二、开漏输出：输出端相当于三极管的集电极，要得到高电平状态需要上拉电阻才行。适合于做电流型的驱动，其吸收电流的能力相对强（一般20mA以内）。开漏形式的电路有以下几个特点：
1、利用外部电路的驱动能力，减少IC内部的驱动。当IC内部MOSFET导通时，驱动电流是从外部的VCC流经上拉电阻、MOSFET到GND。IC内部仅需很小的栅极驱动电流。
2、一般来说，开漏是用来连接不同电平的器件，匹配电平用的，因为开漏引脚不连接外部的上拉电阻时，只能输出低电平，如果需要同时具备输出高电平的功能，则需要接上拉电阻，很好的一个优点是通过改变上拉电源的电压，便可以改变传输电平。比如加上上拉电阻就可以提供TTL/CMOS电平输出等。（上拉电阻的阻值决定了逻辑电平转换的速度。阻值越大，速度越低功耗越小，所以负载电阻的选择要兼顾功耗和速度。）
3、开漏输出提供了灵活的输出方式，但是也有其弱点，就是带来上升沿的延时。因为上升沿是通过外接上拉无源电阻对负载充电，所以当电阻选择小时延时就小，但功耗大；反之延时大功耗小。所以如果对延时有要求，则建议用下降沿输出。
4、可以将多个开漏输出连接到一条线上。通过一只上拉电阻，在不增加任何器件的情况下，形成“与逻辑”关系，即“线与”。可以简单的理解为：在所有引脚连在一起时，外接一上拉电阻，如果有一个引脚输出为逻辑0，相当于接地，与之并联的回路“相当于被一根导线短路”，所以外电路逻辑电平便为0，只有都为高电平时，与的结果才为逻辑1。

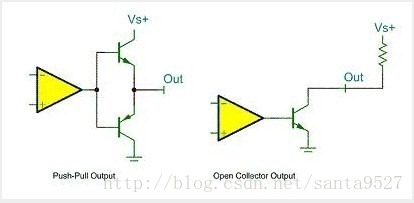

关于推挽输出和开漏输出，用一幅最简单的图形来概括：该图中左边的便是推挽输出模式，其中比较器输出高电平时下面的PNP三极管截止，而上面NPN三极管导通，输出电平VS+；当比较器输出低电平时则恰恰相反，PNP三极管导通，输出和地相连，为低电平。右边的则可以理解为开漏输出形式，需要接上拉。
三、浮空输入：对于浮空输入，没有特别好的文档解释，只好从以下图中去理解了。
1、浮空输入一般多用于外部按键输入，结合图上的输入部分电路，我理解为浮空输入状态下，IO的电平状态是不确定的，完全由外部输入决定，如果在该引脚悬空的情况下，读取该端口的电平是不确定的。
四、上拉输入/下拉输入/模拟输入：这几个概念很好理解，从字面便能轻易读懂。
五、复用开漏输出、复用推挽输出：可以理解为GPIO口被用作第二功能时的配置情况（即并非作为通用IO口使用）
上面粘贴复制了一堆，其实我也没理解多少，下面简单概括一下。
1、上拉输入：上拉就是把电位拉高，比如拉到Vcc。上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！强弱只是上拉电阻的阻值不同，没有什么严格区分。
2、下拉输入：就是把电压拉低，拉到GND。与上拉原理相似。
3、浮空输入：浮空（floating）就是逻辑器件的输入引脚即不接高电平，也不接低电平。由于逻辑器件的内部结构，当它输入引脚悬空时，相当于该引脚接了高电平。一般实际运用时，引脚不建议悬空，易受干扰。 通俗讲就是让管脚什么都不接，浮空着。
4、模拟输入：模拟输入是指传统方式的输入。数字输入是输入PCM数字信号，即0，1的二进制数字信号，通过数模转换，转换成模拟信号，经前级放大进入功率放大器，功率放大器还是模拟的。
5、推挽输出：可以输出高，低电平，连接数字器件；推挽结构一般是指两个三极管分别受两互补信号的控制，总是在一个三极管导通的时候另一个截止。高低电平由IC的电源低定。
6、开漏输出：输出端相当于三极管的集电极。要得到高电平状态需要上拉电阻才行，适合于做电流型的驱动，其吸收电流的能力相对强(一般20mA以内)。
7、复用输出：可以理解为GPIO口被用作第二功能时的配置情况（即并非作为通用IO口使用）。端口必须配置成复用功能输出模式(推挽或开漏)。
好好理解一下，其实就能得出，这些GPIO模式能在下面几种情况应用，参考网上的资料后，总结出下面几点：
在STM32中选用IO模式，下面是参考网上的资料后总结出的结果。
(1)GPIO_Mode_AIN 模拟输入—应用ADC模拟输入，或者低功耗下省电
(2)GPIO_Mode_IN_FLOATING 浮空输入—可以做KEY识别
(3)GPIO_Mode_IPD 下拉输入— IO内部下拉电阻输入
(4)GPIO_Mode_IPU 上拉输入—IO内部上拉电阻输入
(5)GPIO_Mode_Out_OD 开漏输出—IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。当输出为1时，IO口的状态由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变为低电平或不变。可以读IO输入电平变化，实现C51的IO双向功能。
(6)GPIO_Mode_Out_PP 推挽输出—IO输出0-接GND，IO输出1 -接VCC，读输入值是未知的。
(7)GPIO_Mode_AF_OD 复用开漏输出—片内外设功能（TX1,MOSI,MISO.SCK.SS）。
(8)GPIO_Mode_AF_PP 复用推挽输出—片内外设功能（I2C的SCL,SDA）。
以上资料、图片转载于网络，侵删。
