正点原子Linux板对接广和通L610 ECM联网测试

本文主要是介绍正点原子Linux板对接广和通L610 ECM联网测试，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

所需文档：

https://download.csdn.net/download/fengshuaicool/19501100
https://download.csdn.net/download/fengshuaicool/19501150?spm=1001.2014.3001.5503

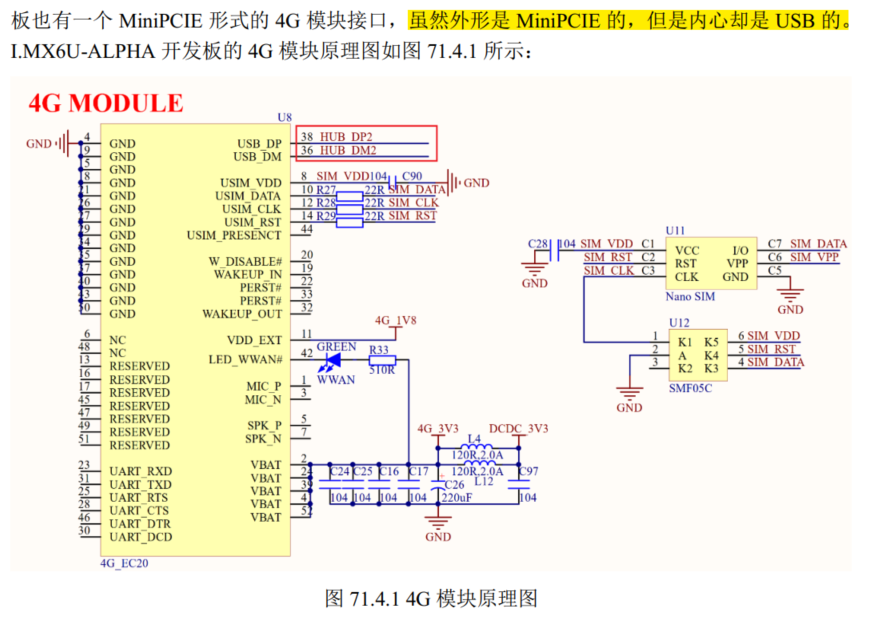

正点原子阿尔法开发板的4G模块接口通过MiniPCIE 接口连接到了 GL850 这个 HUB 芯片的DP2 和 DM2，也就是 GL850 的 USB2 接口上。换句话说就是芯片与4G模块是USB相连的。
在这里插入图片描述

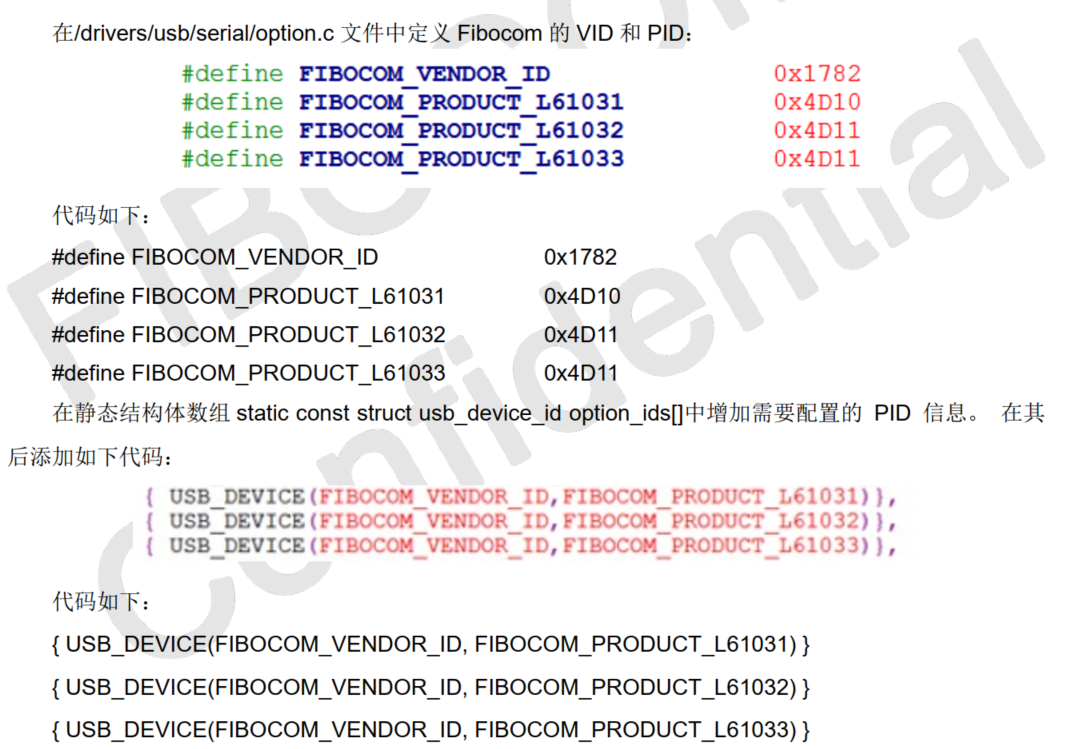

要想在Linux加载4G模块驱动，首先在内核源码/drivers/usb/serial/option.c下添加广和通模块的VID和PID信息

在这里插入图片描述

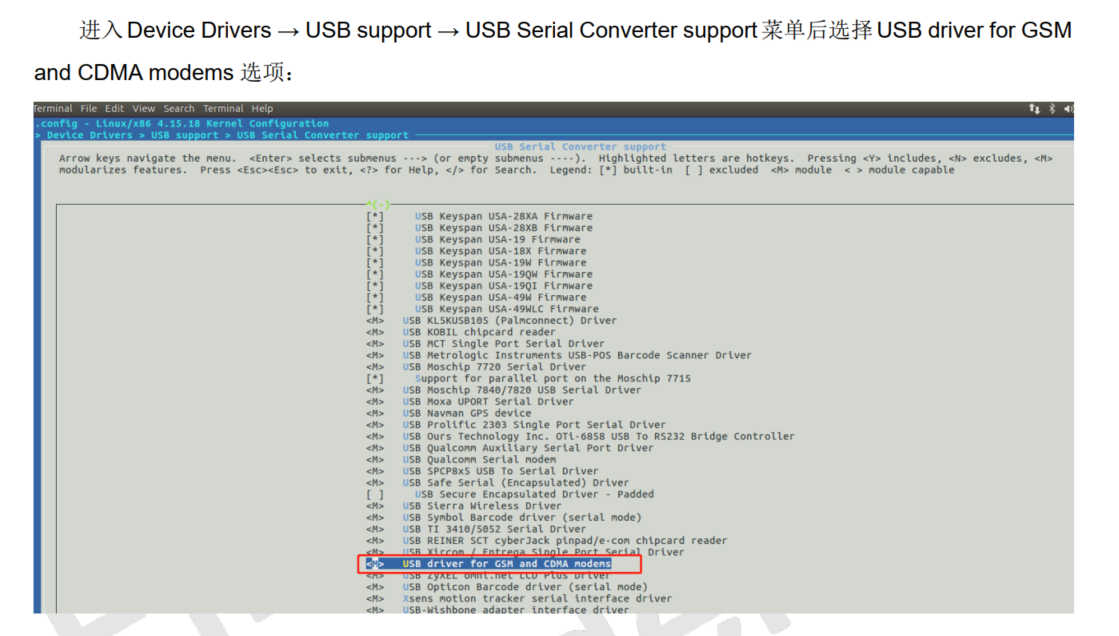

接下来在内核根目录输入 make menuconfig 进入内核配置，因为是USB所以不需要修改设备树。

在这里插入图片描述

配置完成后编译一下内核并用新的zImage启动，

如果失败在 option.c 中的 opiton_ids 中添加 blacklist，驱动在加载时会
自动跳过 blacklist 指定的 interface，设置 interface 4 不加载 otpion 驱动，具体代码如下：

static const struct option_blacklist_info fibocom_blacklist = {
.reserved = BIT(4),
};

添加 blacklist 到 option_ids 数组中，具体代码如下：

{ USB_DEVICE(0x1782, 0x4d11),
.driver_info = (kernel_ulong_t)&fibocom_blacklist
}

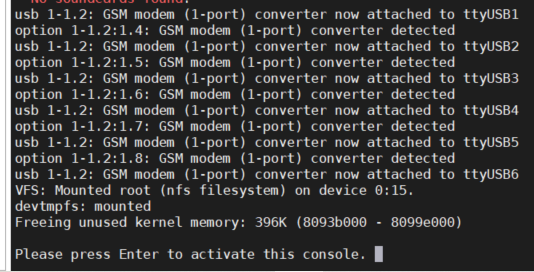

下图就是USB枚举成功了

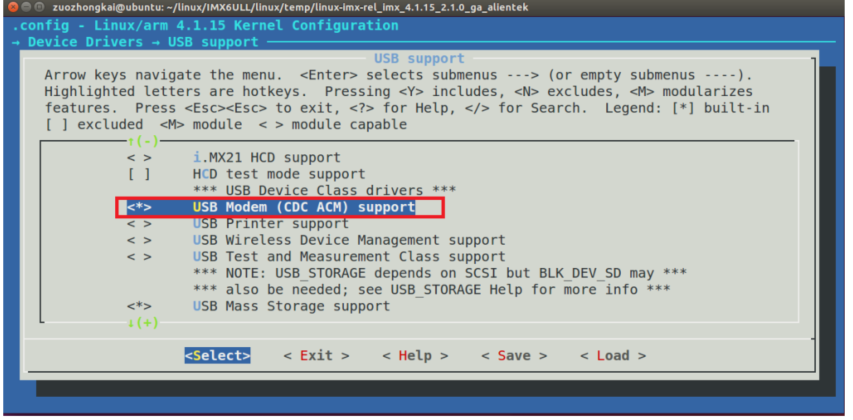

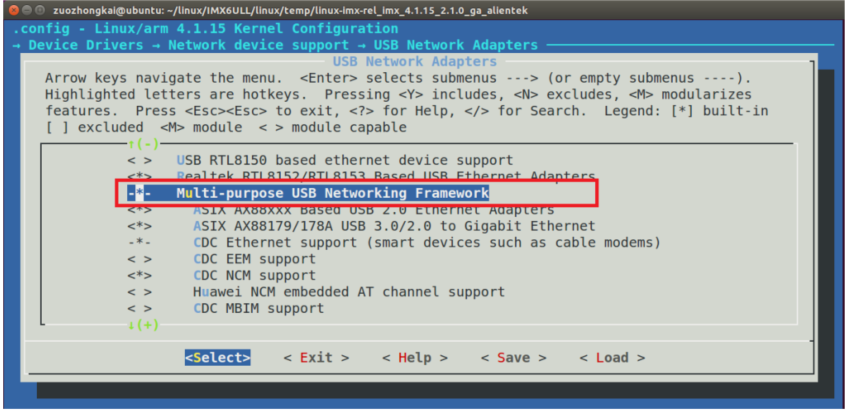

接下来就是配置ECM，图中将M换成*配置到内核自动编译。

一定要检查下USB端口模式，必须是32才行。

如果以上配置正确的话输入ifconfig -a就可以看到usb0设备了

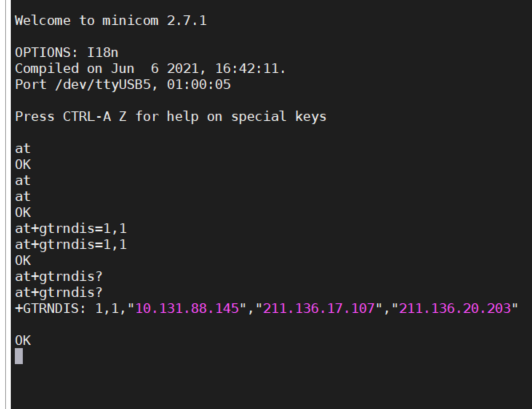

最后通过minicom发送AT指令控制4G模块了
minicom详细介绍如下：
