Workbench网格划分 练习1圆柱体

2023-10-30 02:40
文章标签 练习 划分 网格 workbench 圆柱体

本文主要是介绍Workbench网格划分 练习1圆柱体，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

今天根据软件功能顺序来学习并熟悉一下三种网格划分方法

1. 建立模型

首先画一个圆柱体，然后使用切割功能，
从底部平均切割成四部分在这里插入图片描述

存为step格式 在这里插入图片描述

拖动建立fluent
在这里插入图片描述

拖动导入模型
并拖动模型导入fluent
在这里插入图片描述

2. 模型在ansys中的设置

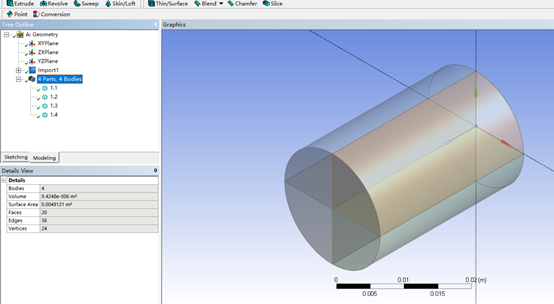

打开DM并generate，看到四个独立parts，全选并重命名
在这里插入图片描述

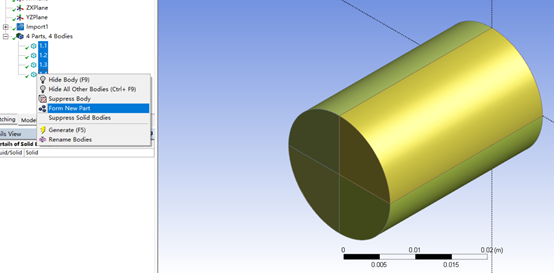

全选并整合为一个实体，使产生拓扑关系，如图所示

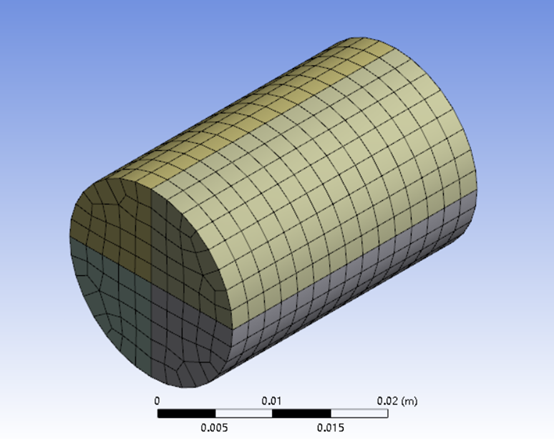

在这里插入图片描述在这里插入图片描述初始划分如图所示，底面网格质量不行
在这里插入图片描述

3. 开始建立网格

网格划分方式一：Method（只选择body）

在这里插入图片描述

将body全选，设置Method
Method有两个常用设置，

一、Hex Dominant,表示尽可能多的Quad，

在这里插入图片描述

我们设置后Generate，网格并无太大变化

二、MultiZone

在这里插入图片描述

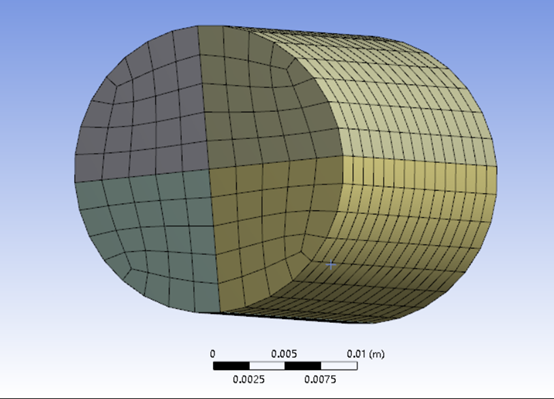

Generate后发现网格确实有改善
在这里插入图片描述

网格划分方法二：sizing（选择边线）

在这里插入图片描述

点击wireframe 只显示线框
在这里插入图片描述在这里插入图片描述

点击线框选择
在这里插入图片描述

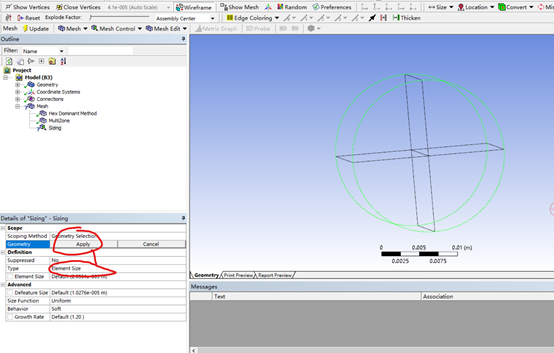

按ctrl选择几对边线，apply 后设置type
在这里插入图片描述

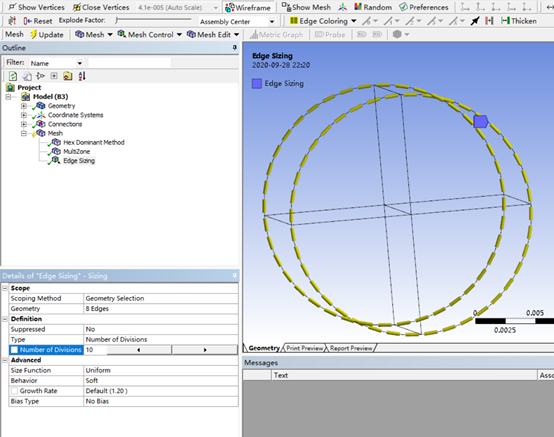

选择number of divisions，并设置数量，这里我们设置数量为10
在这里插入图片描述

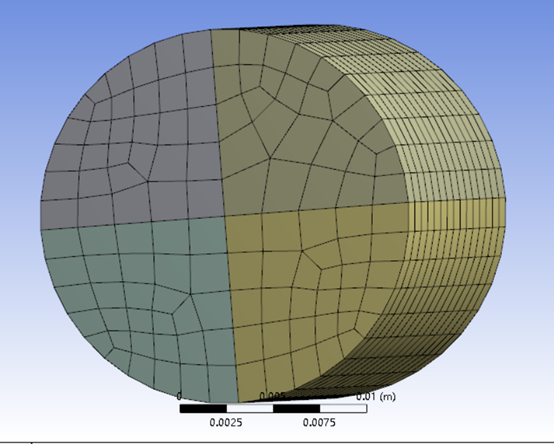

Generate后网格如图，需要继续改善
在这里插入图片描述

网格划分方法三：face meshing（选择面）

在这里插入图片描述

作用是整理凌乱的网格

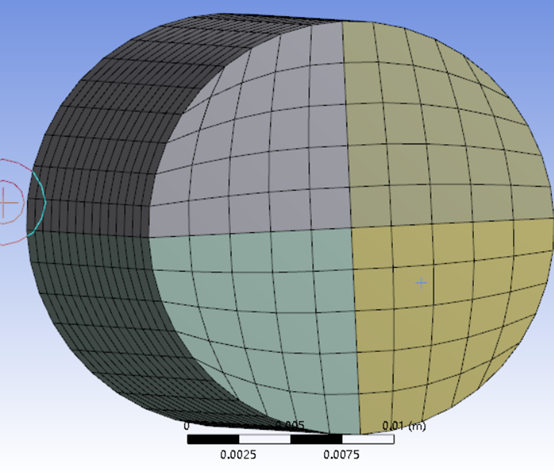

选择要整理的面后，generate，网格变得整齐并且有透视效果
在这里插入图片描述

这篇关于Workbench网格划分 练习1圆柱体的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
