心形弹簧,工科男撩妹专属道具--“同学,是你的弹簧掉了吗?”“是你的心掉了!”
1.做心形的面
① 先画个这样的草图↓

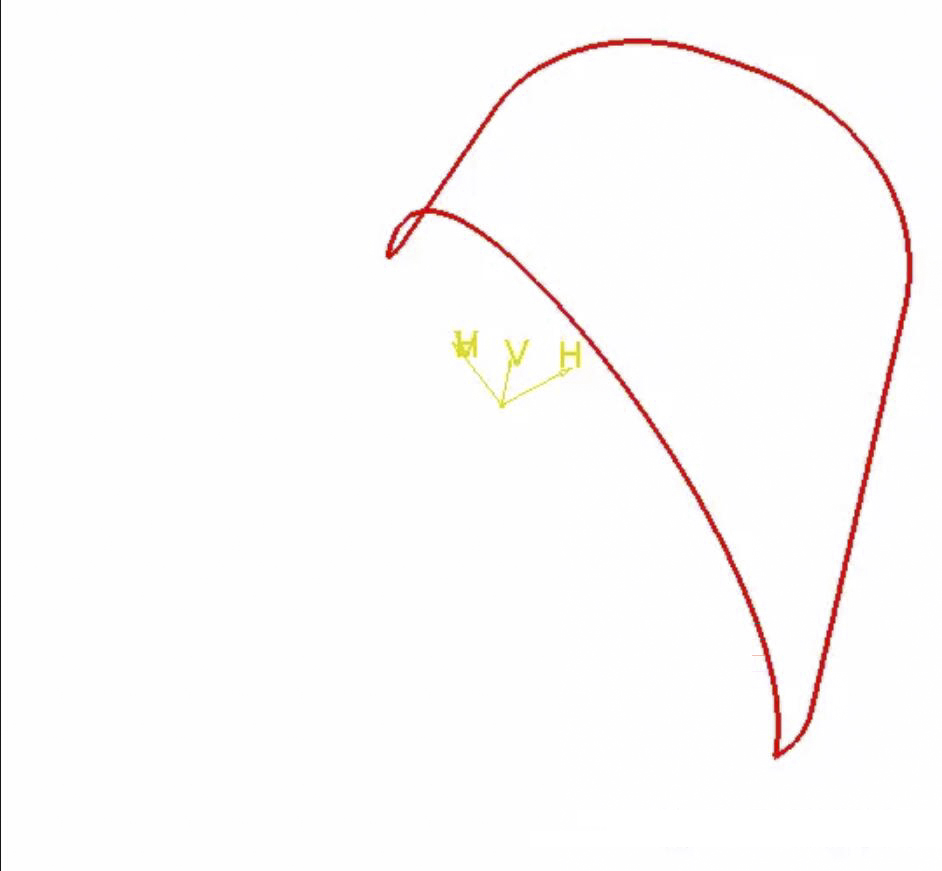

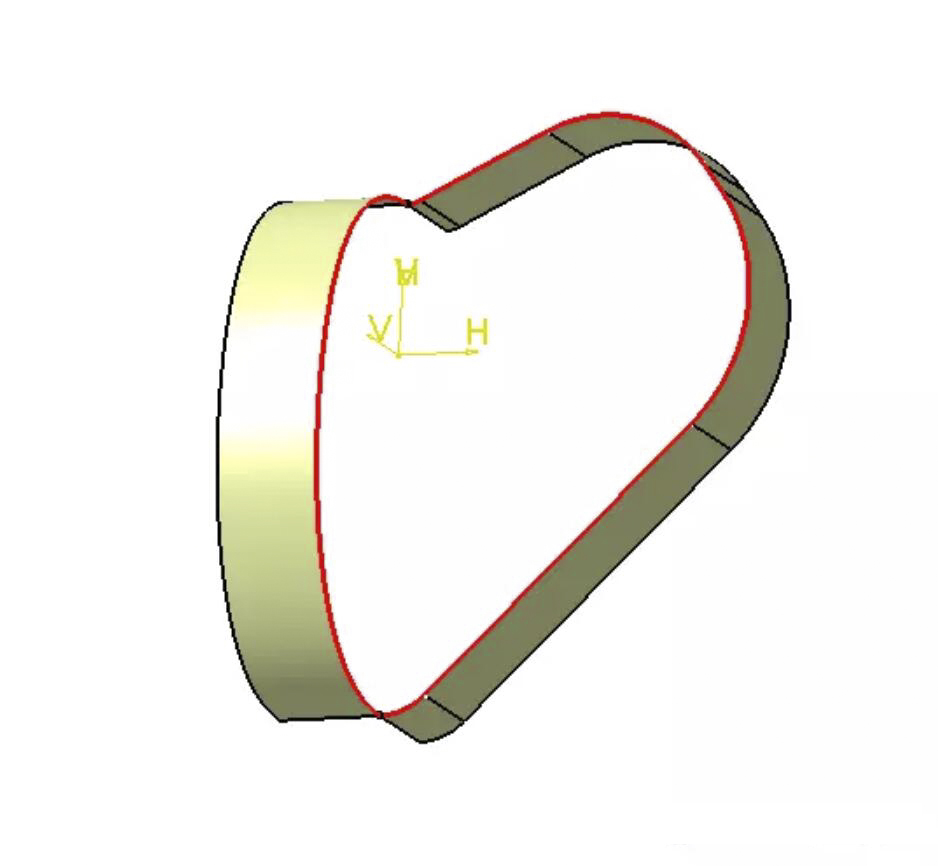

② 伸两个面出来(作为Blend的相切支持面)↓

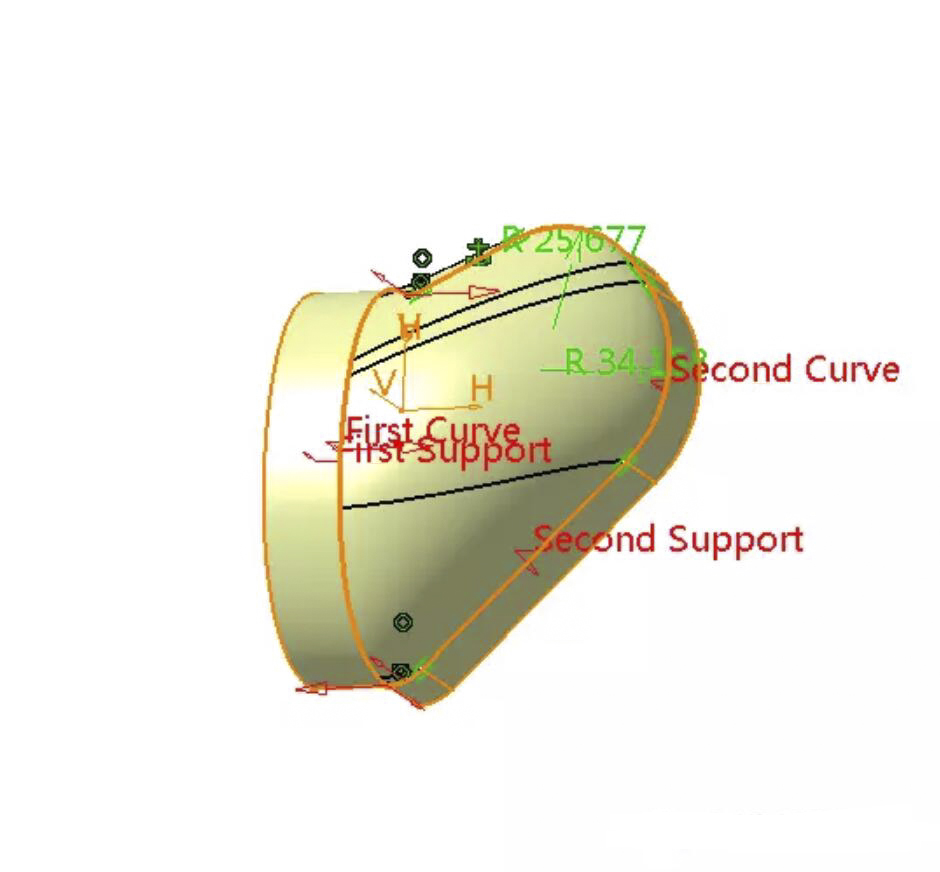

③Blend两个草图,相切支持面选拉伸的面,调一下Tension让图形看起来尽量不那么丑

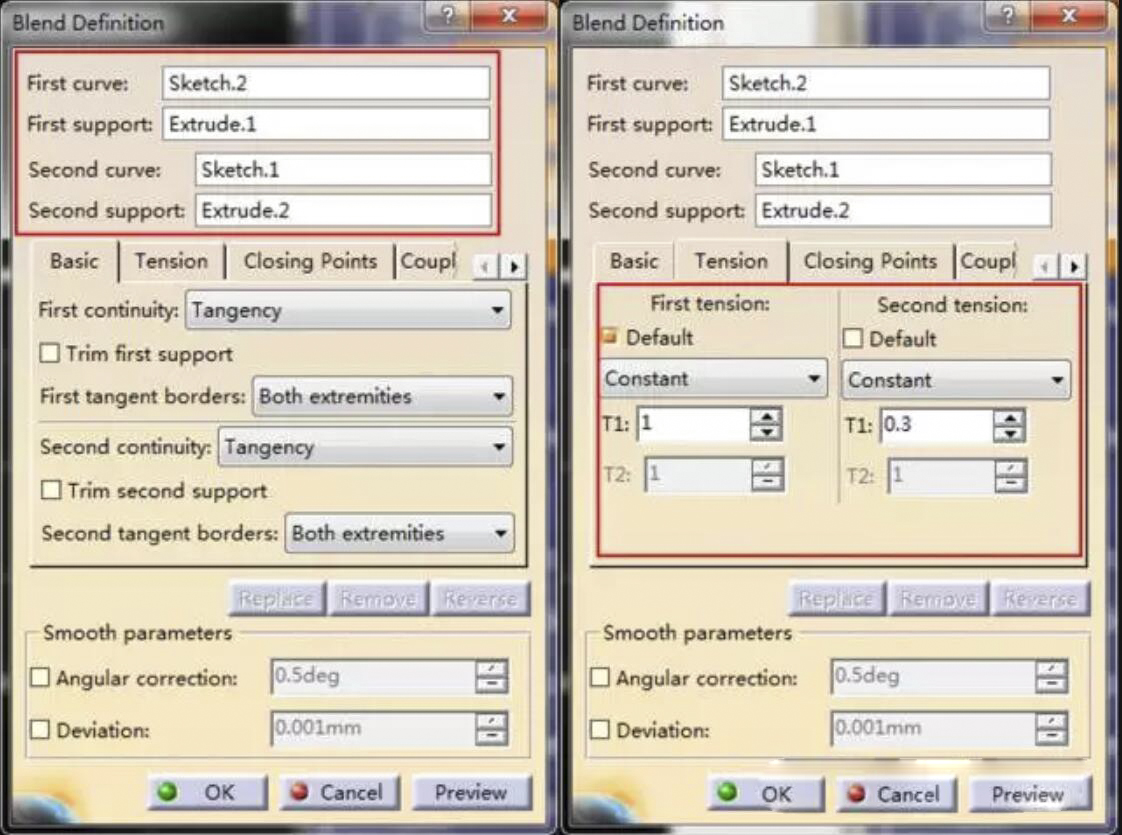

照顾一下小白,Blend命令的对话框也给乃们截一下图吧↓

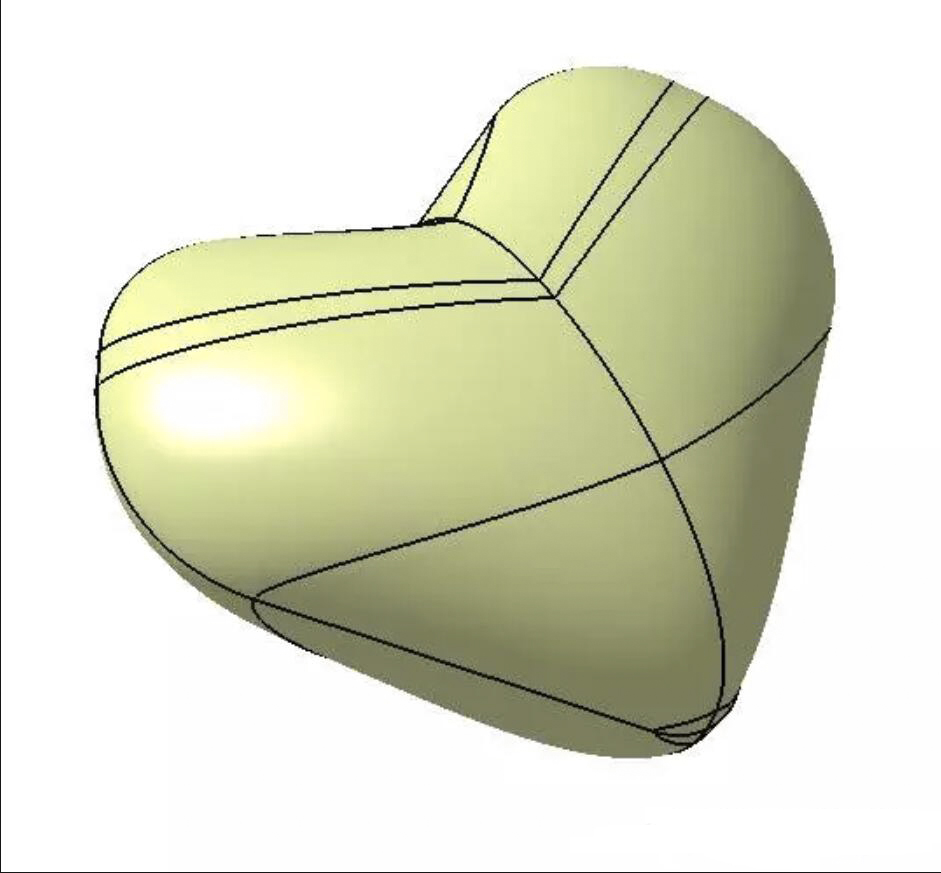

③ 再对称,Join一下,一颗丑心就做出来啦↓
2.做螺旋面。
这里是这个练习有点用的地方,因为下面对扫略命令的使用是平时不太用得到的。

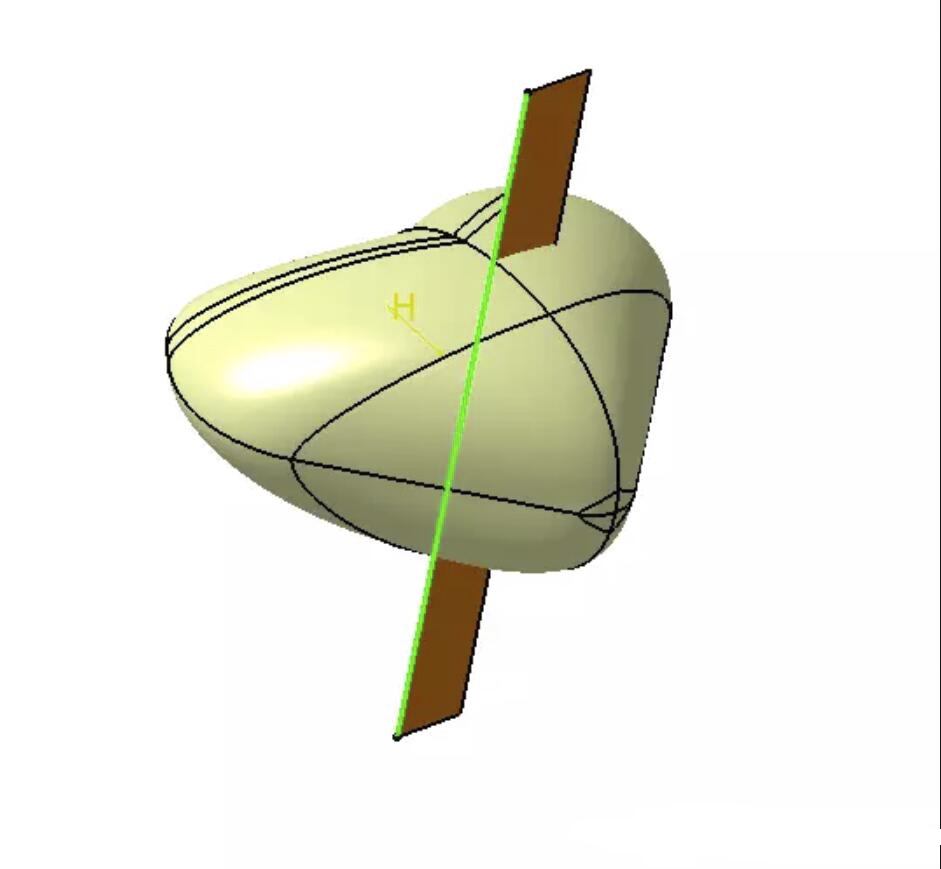

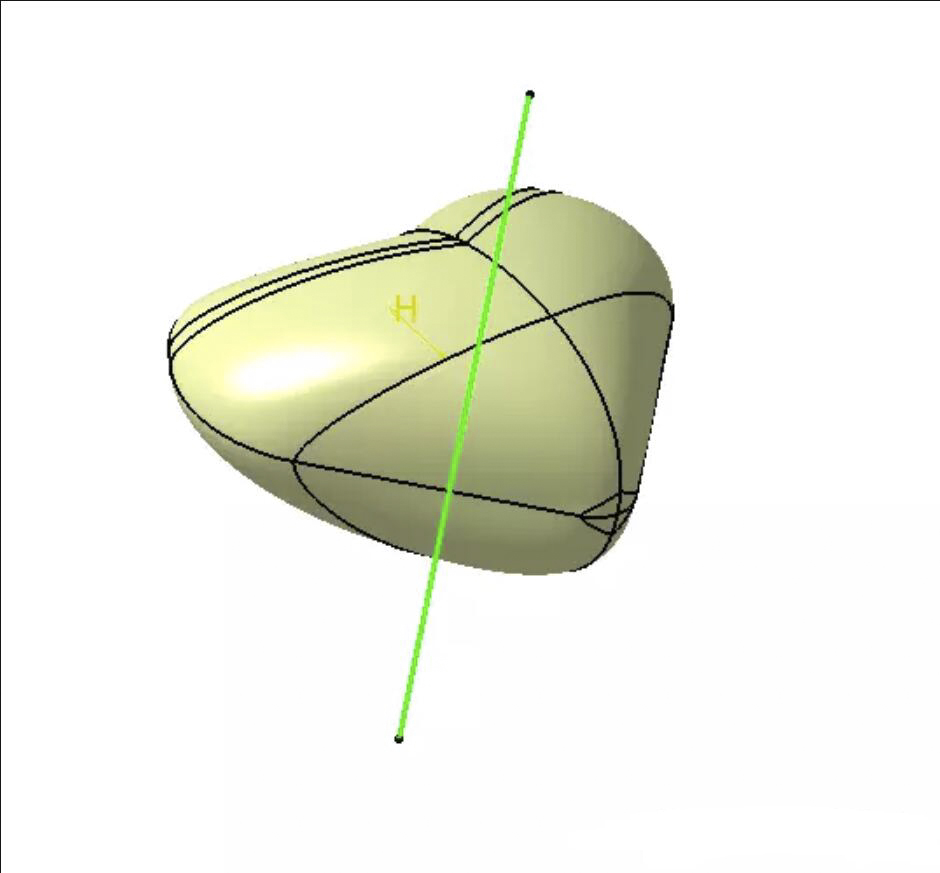

① 一条线上下贯穿新型面↓
② 这根线拉伸个面出来,长度随意↓

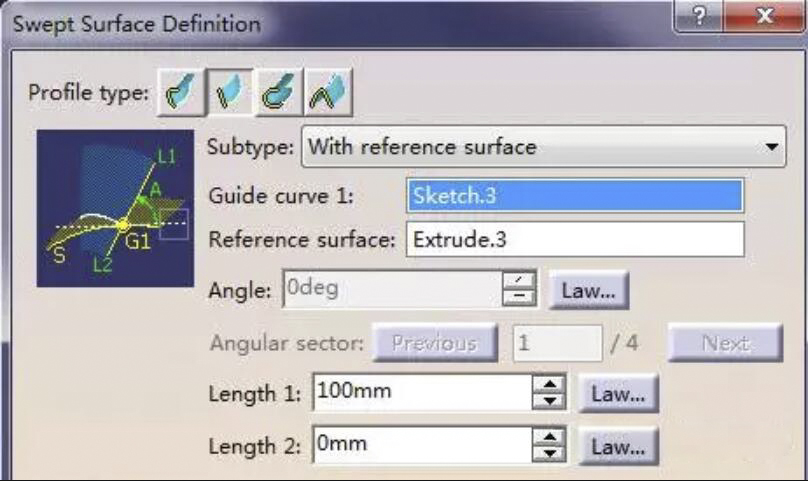

③用这根线和这个面就可以做出螺旋面来。在扫略里选直线扫略(上面第二个),subtype选with reference surface,中文叫啥……引导线选直线,参考面选拉伸的面↓

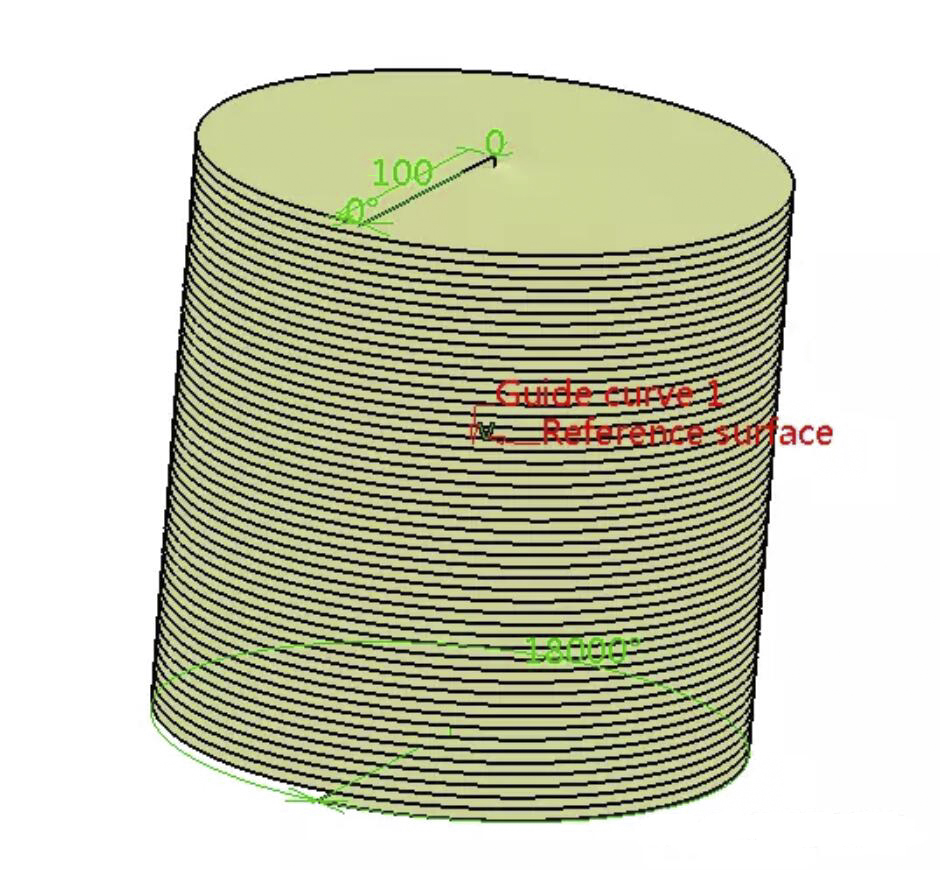

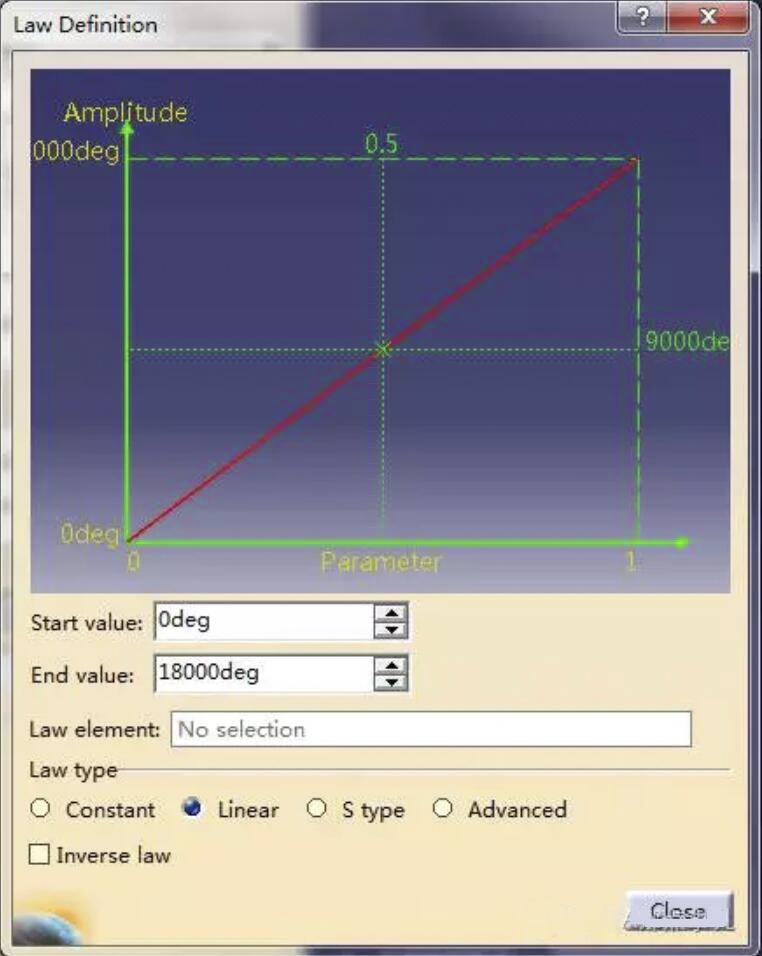

然后点击角度那个law按钮,在law type那选linear,然后给出一个比较大的end value↓
出来的效果是下图这样的↓

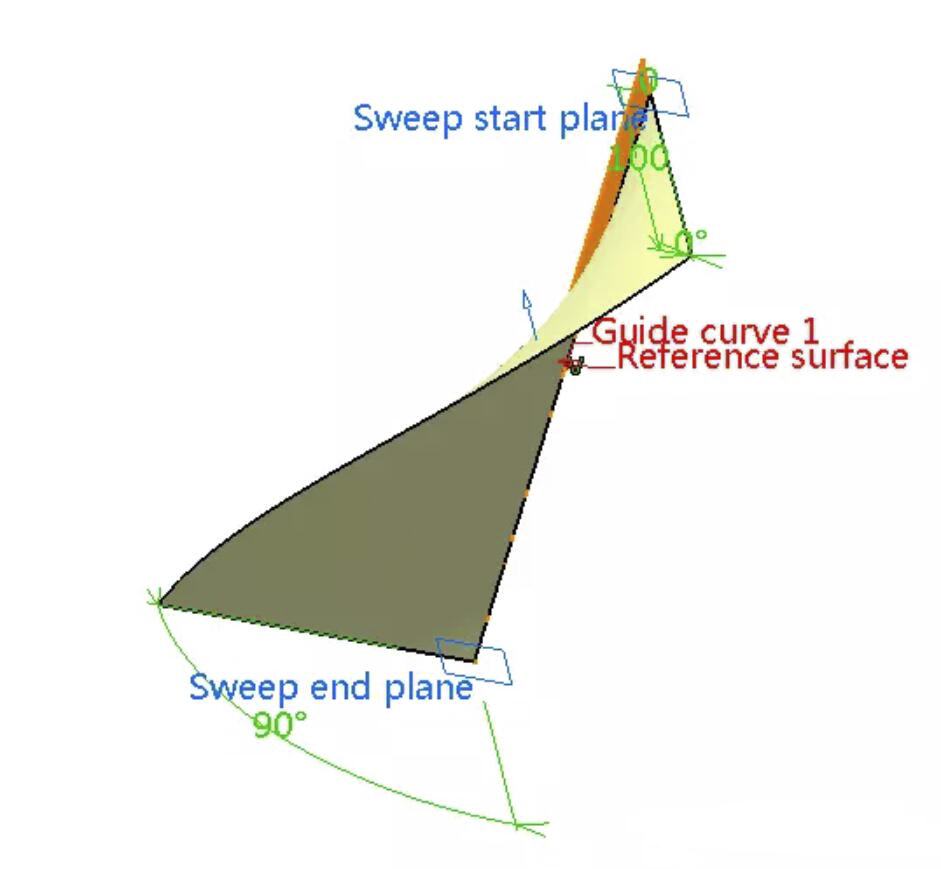

把end value改成90°,得到如下的结果↓

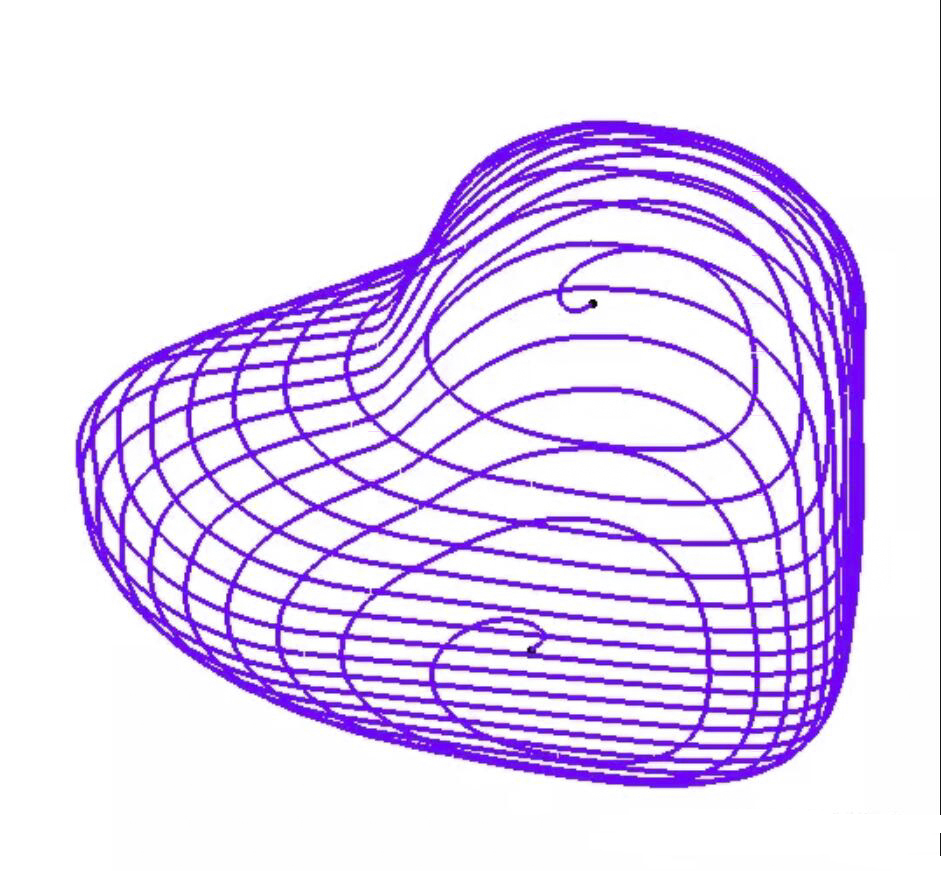

3.让这个螺旋面与之前的心形面相交,就得到了弹簧的中心线啦(吐槽颜色是基佬紫的你站出来,我保证不打脸)↓

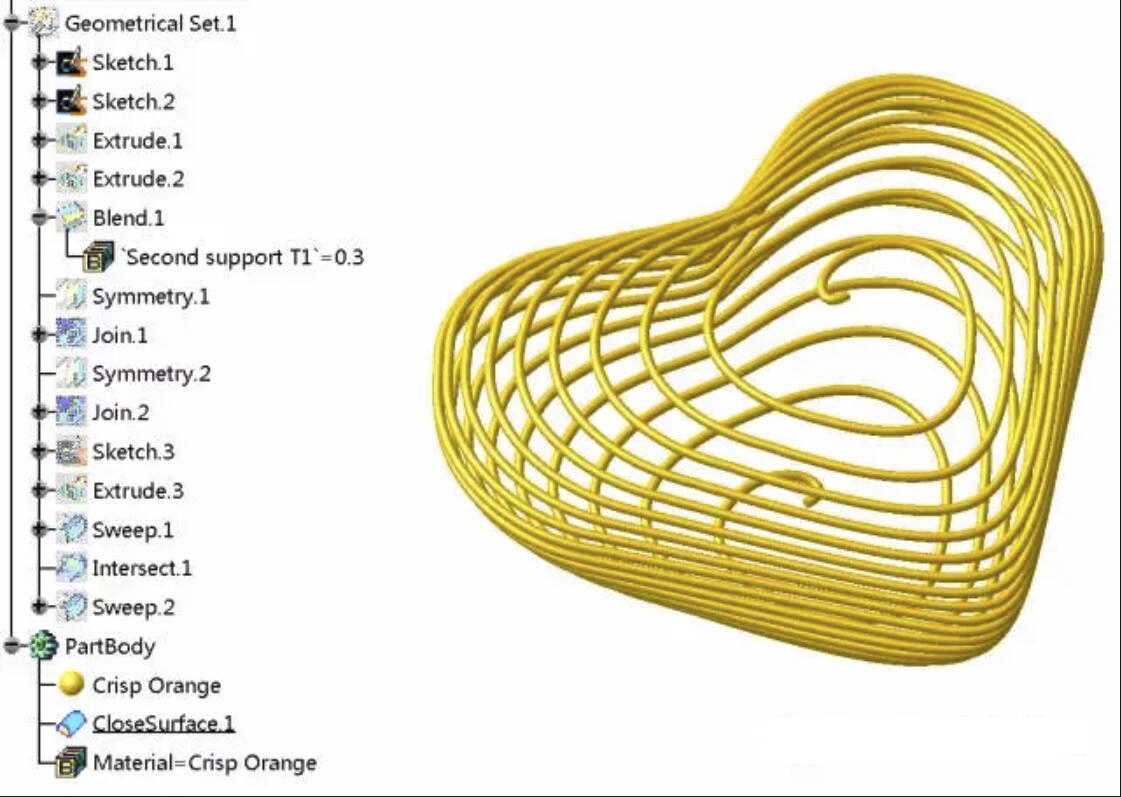

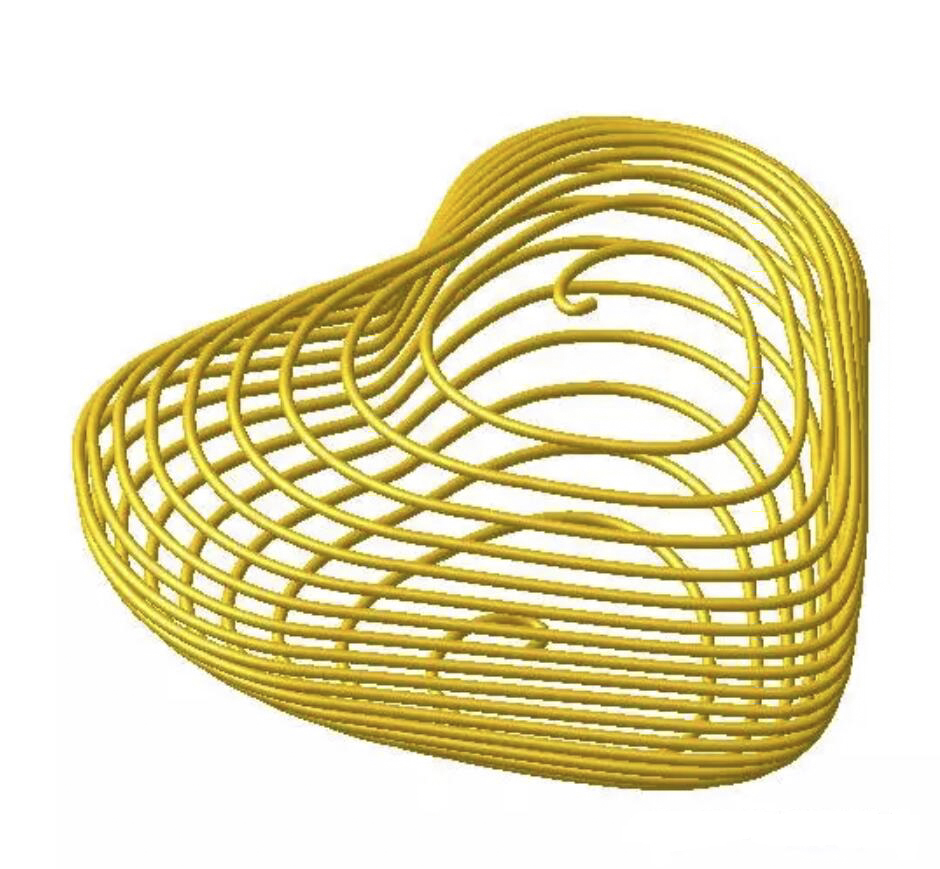

4.以相交得到的这条线,用circle扫略中的center and radius,给个合适的半径,就出来下面的结果啦↓

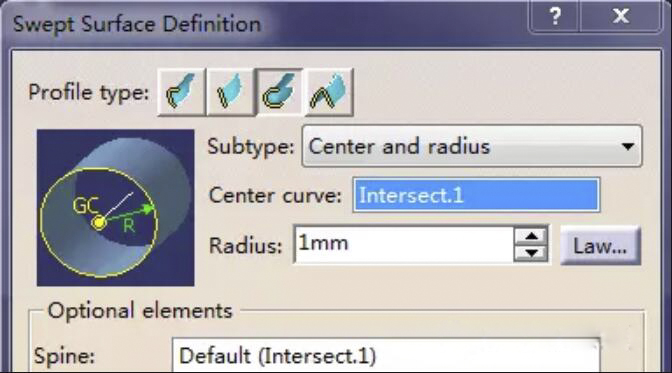

就知道你们会问圆形扫略的命令对话框,给你↓
THE END!
拿去撩妹吧!
