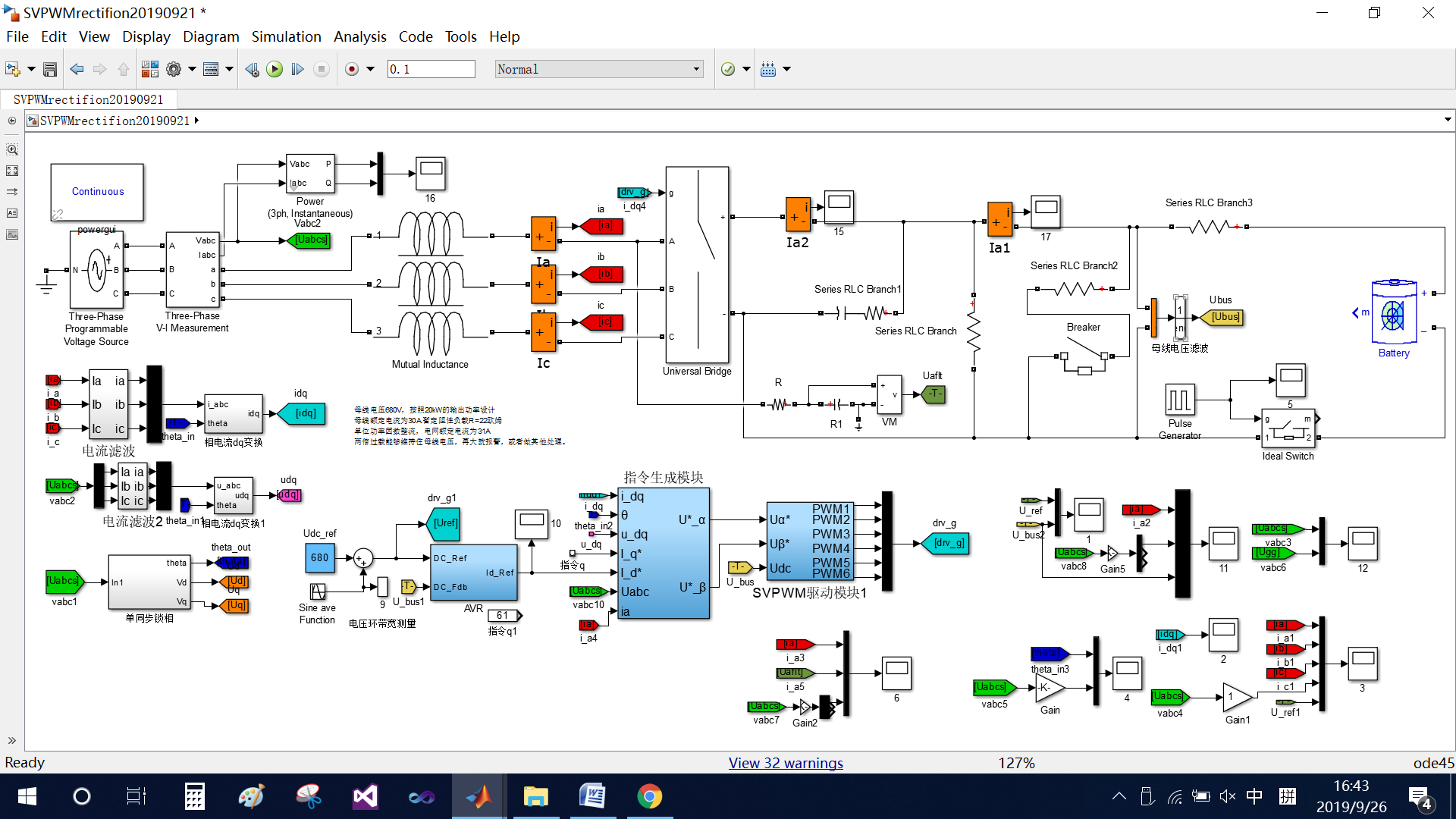

图1 双向整流器,AFE 仿真图
图2 黄色电网a相电流,红色交流侧电压(rst)r相对中性点n的电压Urn,蓝绿色电网电压(abc)Uan
由图2知道电网a相电流 25A,由于电感量为10mH,所以,三相电感的电压矢量幅值为100*3.14*0.01*25=78.5V。
交流侧电压矢量幅值为325V。
网测电压矢量幅值310。
由于是单位功率因数整流控制,此时的矢量三角形如下图3
图3 矢量三角形
根号下(320*320-301*310)= 79V
而电抗器矢量幅值是78V
仿真的计算结果基本是一致的。
另外,电流环调节器的输出是交流侧指令Vd,Vq。这两个值都不为0,其中Vq容易误解为需要调节到0,其实不是的,是相电流矢量Iq才需要调节到0。
Vd,Vq对应交流侧电压矢量,幅值为|V|,由矢量三角形可知,单位功率因数整流的时候,|V|最小也要等于电网电压幅值311,最大为392V(母线690的情况下)。
