详解淘宝高可用异地多活架构

导读：异地多活，作为一种高可用部署架构，成为大中型互联网公司的选择。像大家熟知的大型互联网公司，如阿里、腾讯、百度、网易、新浪等等都已经完成了异地多活的技术重构。

可以说，异地多活是互联网公司业务规模扩大后所必然要经历的阶段。那么如何解决高可用异地多活呢？

有状态服务

后台服务可以划分为两类，有状态和无状态。高可用对于无状态的应用来说是比较简单的，无状态的应用，只需要通过 F5 或者任何代理的方式就可以很好的解决。

后文描述的主要是针对有状态的服务进行分析。服务端进行状态维护主要是通过磁盘或内存进行保存，比如 MySQL 数据库，Redis 等内存数据库。

除了这两种类型的维护方式，还有 JVM 的内存的状态维持，但 JVM 的状态生命周期通常很短。

高可用的一些解决方案

高可用，从发展来看，大致经过了这几个过程：

• 冷备

• 双机热备

• 同城双活

• 异地双活

• 异地多活

在聊异地多活的时候，还是先看一些其他的方案，这有利于我们理解很多设计的缘由。

冷备

冷备，通过停止数据库对外服务的能力，通过文件拷贝的方式将数据快速进行备份归档的操作方式。

简而言之，冷备，就是复制粘贴，在 Linux 上通过 cp 命令就可以很快完成。可以通过人为操作，或者定时脚本进行。

有如下好处：

• 简单

• 快速备份（相对于其他备份方式）

• 快速恢复。只需要将备份文件拷贝回工作目录即完成恢复过程（亦或者修改数据库的配置，直接将备份的目录修改为数据库工作目录）。更甚，通过两次 mv 命令就可瞬间完成恢复。

• 可以按照时间点恢复。比如，几天前发生的拼多多优惠券漏洞被人刷掉很多钱，可以根据前一个时间点进行还原，“挽回损失”。

以上的好处，对于以前的软件来说，是很好的方式。但是对于现如今的很多场景，已经不好用了，因为：

• 服务需要停机。N 个 9 肯定无法做到了。然后，以前我们的停机冷备是在凌晨没有人使用的时候进行，但是现在很多的互联网应用已经是面向全球了，所以，任何时候都是有人在使用的。

• 数据丢失。如果不采取措施，那么在完成了数据恢复后，备份时间点到还原时间内的数据会丢失。

  传统的做法，是冷备还原以后，通过数据库日志手动恢复数据。比如通过 redo 日志，更甚者，我还曾经通过业务日志去手动回放请求恢复数据。恢复是极大的体力活，错误率高，恢复时间长。

• 冷备是全量备份。全量备份会造成磁盘空间浪费，以及容量不足的问题，只能通过将备份拷贝到其他移动设备上解决。

  所以，整个备份过程的时间其实更长了。想象一下每天拷贝几个T的数据到移动硬盘上，需要多少移动硬盘和时间。并且，全量备份是无法定制化的，比如只备份某一些表，是无法做到的。

如何权衡冷备的利弊，是每个业务需要考虑的。

双机热备

热备，和冷备比起来，主要的差别是不用停机，一边备份一边提供服务。但还原的时候还是需要停机的。由于我们讨论的是和存储相关的，所以不将共享磁盘的方式看作双机热备。

①Active/Standby 模式

相当于 1 主 1 从，主节点对外提供服务，从节点作为 backup。通过一些手段将数据从主节点同步到从节点，当故障发生时，将从节点设置为工作节点。数据同步的方式可以是偏软件层面，也可以是偏硬件层面的。

偏软件层面的，比如 MySQL 的 master/slave 方式，通过同步 binlog 的方式；sqlserver 的订阅复制方式。

偏硬件层面，通过扇区和磁盘的拦截等镜像技术，将数据拷贝到另外的磁盘。偏硬件的方式，也被叫做数据级灾备；偏软件的，被叫做应用级灾备。后文谈得更多的是应用级灾备。

②双机互备

本质上还是 Active/Standby，只是互为主从而已。双机互备并不能工作于同一个业务，只是在服务器角度来看，更好的压榨了可用的资源。

比如，两个业务分别有库 A 和 B，通过两个机器 P 和 Q 进行部署。那么对于 A 业务，P 主 Q 从，对于 B 业务，Q 主 P 从。

整体上看起来是两个机器互为主备。这种架构下，读写分离是很好的，单写多读，减少冲突又提高了效率。

其他的高可用方案还可以参考各类数据库的多种部署模式，比如 MySQL 的主从、双主多从、MHA；Redis 的主从，哨兵，Cluster 等等。

同城双活

前面讲到的几种方案，基本都是在一个局域网内进行的。业务发展到后面，有了同城多活的方案。

和前面比起来，不信任的粒度从机器转为了机房。这种方案可以解决某个 IDC 机房整体挂掉的情况（停电，断网等）。

同城双活其实和前文提到的双机热备没有本质的区别，只是“距离”更远了，基本上还是一样（同城专线网速还是很快的）。双机热备提供了灾备能力，双机互备避免了过多的资源浪费。

在程序代码的辅助下，有的业务还可以做到真正的双活，即同一个业务，双主，同时提供读写，只要处理好冲突的问题即可。需要注意的是，并不是所有的业务都能做到。

业界更多采用的是两地三中心的做法。远端的备份机房能更大的提供灾备能力，能更好的抵抗地震，恐袭等情况。双活的机器必须部署到同城，距离更远的城市作为灾备机房。

灾备机房是不对外提供服务的，只作为备份使用，发生故障了才切流量到灾备机房；或者是只作为数据备份。原因主要在于：距离太远，网络延迟太大。

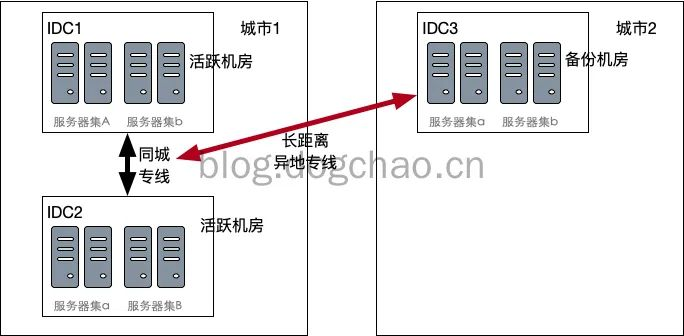

图 1：两地三中心

如上图，用户流量通过负载均衡，将服务 A 的流量发送到 IDC1，服务器集 A；将服务 B 的流量发送到 IDC2，服务器 B。

同时，服务器集 a 和 b 分别从 A 和 B 进行同城专线的数据同步，并且通过长距离的异地专线往 IDC3 进行同步。

当任何一个 IDC 当机时，将所有流量切到同城的另一个 IDC 机房，完成了failover。

当城市 1 发生大面积故障时，比如发生地震导致 IDC1 和 2 同时停止工作，则数据在 IDC3 得以保全。

同时，如果负载均衡仍然有效，也可以将流量全部转发到 IDC3 中。不过，此时 IDC3 机房的距离非常远，网络延迟变得很严重，通常用户的体验的会受到严重影响的。

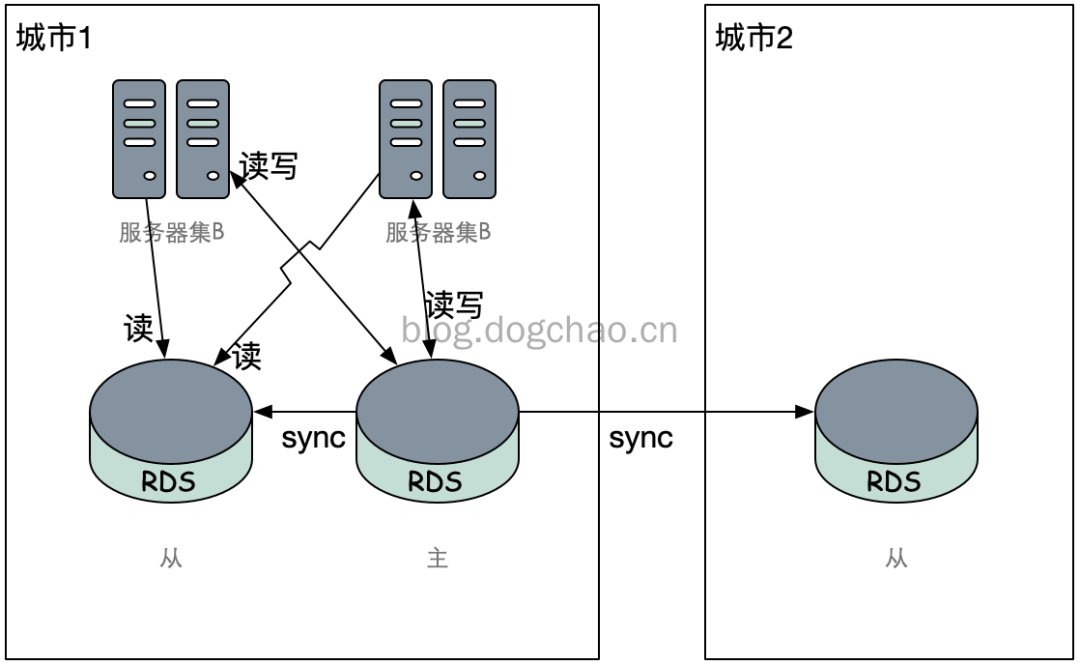

图 2：两地三中心主从模式

上图是一种基于 Master-Slave 模式的两地三中心示意图。城市 1 中的两个机房作为 1 主 1 从，异地机房作为从。

也可以采用同城双主+Keepalived+VIP 的方式，或者 MHA 的方式进行failover。但城市 2 不能（最好不要）被选择为 Master。

异地双活

同城双活可以应对大部分的灾备情况，但是碰到大面积停电，或者自然灾害的时候，服务依然会中断。

对上面的两地三中心进行改造，在异地也部署前端入口节点和应用，在城市 1 停止服务后将流量切到城市 2，可以在降低用户体验的情况下，进行降级。但用户的体验下降程度非常大。

所以大多数的互联网公司采用了异地双活的方案：

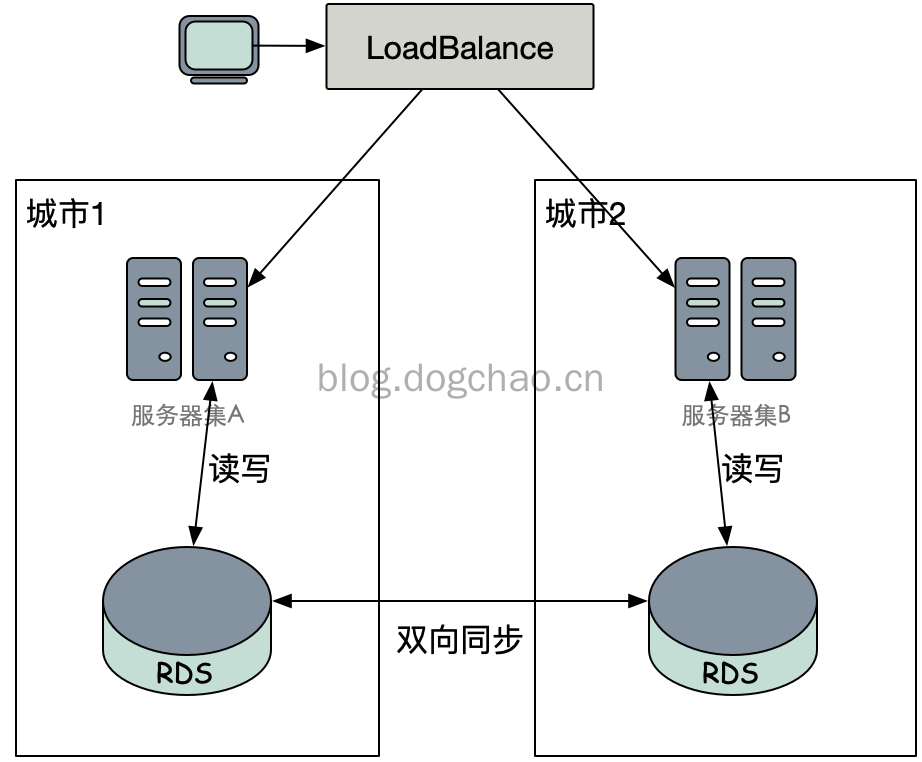

图 3：简单的异地双活示意图

上图是一个简单的异地双活的示意图。流量经过 LB 后分发到两个城市的服务器集群中，服务器集群只连接本地的数据库集群，只有当本地的所有数据库集群均不能访问，才 failover 到异地的数据库集群中。

在这种方式下，由于异地网络问题，双向同步需要花费更多的时间。更长的同步时间将会导致更加严重的吞吐量下降，或者出现数据冲突的情况。

吞吐量和冲突是两个对立的问题，你需要在其中进行权衡。例如，为了解决冲突，引入分布式锁/分布式事务。

为了解决达到更高的吞吐量，利用中间状态、错误重试等手段，达到最终一致性；降低冲突，将数据进行恰当的 sharding，尽可能在一个节点中完成整个事务。

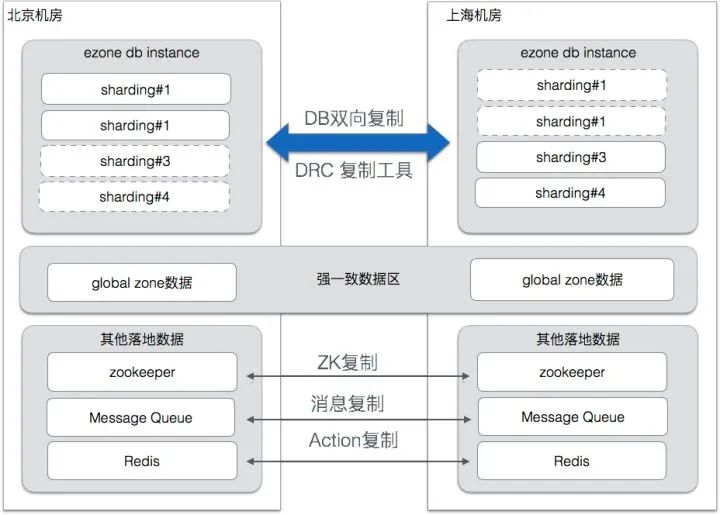

对于一些无法接受最终一致性的业务，饿了么采用的是下图的方式：

对于个别一致性要求很高的应用，我们提供了一种强一致的方案（Global Zone），Globa Zone 是一种跨机房的读写分离机制，所有的写操作被定向到一个 Master 机房进行，以保证一致性，读操作可以在每个机房的 Slave 库执行，也可以 bind 到 Master 机房进行，这一切都基于我们的数据库访问层（DAL）完成，业务基本无感知。

《饿了么异地多活技术实现（一）总体介绍》

也就是说，在这个区域是不能进行双活的。采用主从而不是双写，自然解决了冲突的问题。

实际上，异地双活和异地多活已经很像了，双活的结构更为简单，所以在程序架构上不用做过多的考虑，只需要做传统的限流，failover 等操作即可。

但其实双活只是一个临时的步骤，最终的目的是切换到多活。因为双活除了有数据冲突上的问题意外，还无法进行横向扩展。

异地多活

图 4：异地多活的示意图

根据异地双活的思路，我们可以画出异地多活的一种示意图。每个节点的出度和入度都是 4，在这种情况下，任何节点下线都不会对业务有影响。

但是，考虑到距离的问题，一次写操作将带来更大的时间开销。时间开销除了影响用户体验以外，还带来了更多的数据冲突。

在严重的数据冲突下，使用分布式锁的代价也更大。这将导致系统的复杂度上升，吞吐量下降。所以上图的方案是无法使用的。

回忆一下我们在解决网状网络拓扑的时候是怎么优化的？引入中间节点，将网状改为星状：

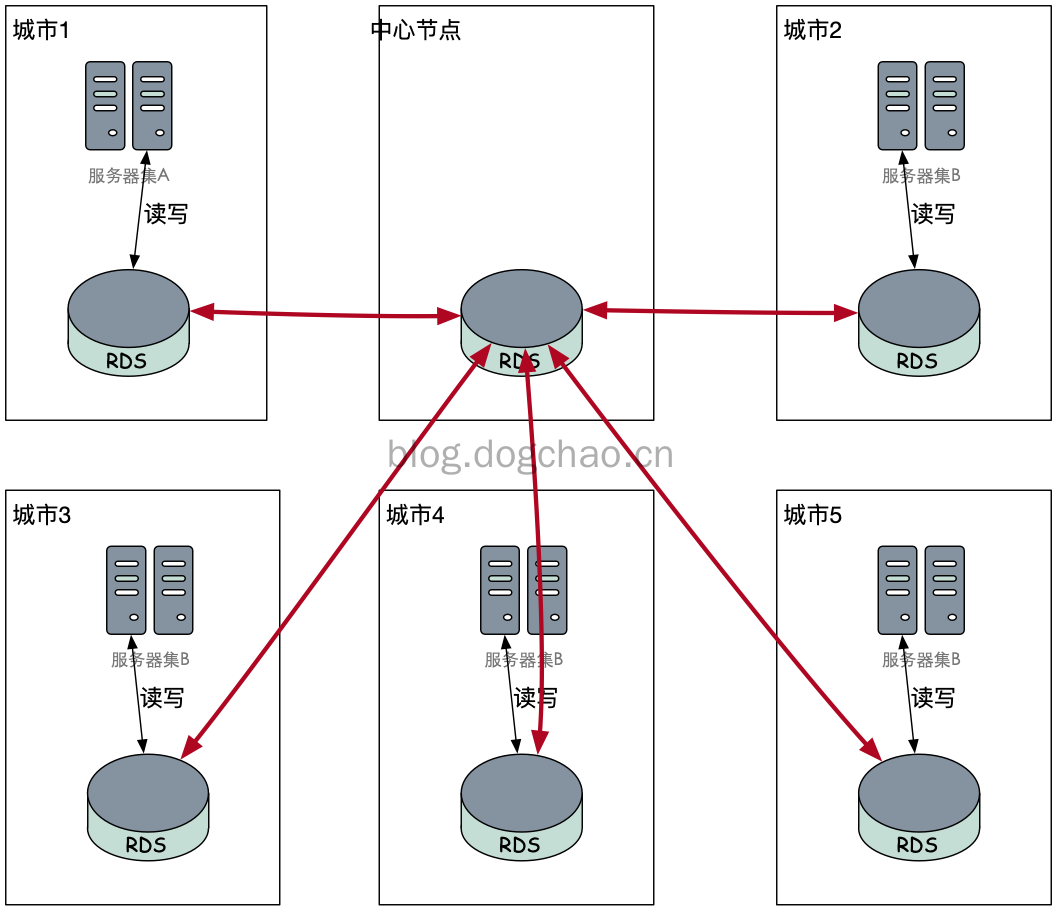

图 5：星状的异地多活

改造为上图后，每个城市下线都不会对数据造成影响。对于原有请求城市的流量，会被重新 LoadBalance 到新的节点（最好是 LB 到最近的城市）。

为了解决数据安全的问题，我们只需要针对中心节点进行处理即可。但是这样，对于中心城市的要求，比其他城市会更高。

比如恢复速度，备份完整性等，这里暂时不展开。我们先假定中心是完全安全的。

如果我们已经将异地多活的业务部署为上图的结构，很大程度解决了数据到处同步的问题，不过依然会存在大量的冲突，冲突的情况可以简单认为和双活差不多。那么还有没有更好的方式呢？

回顾一下前文提到的饿了么的 GlobalZone 方案，总体思路就是“去分布式”，也就是说将写的业务放到一个节点的（同城）机器上。

阿里是这么思考的：

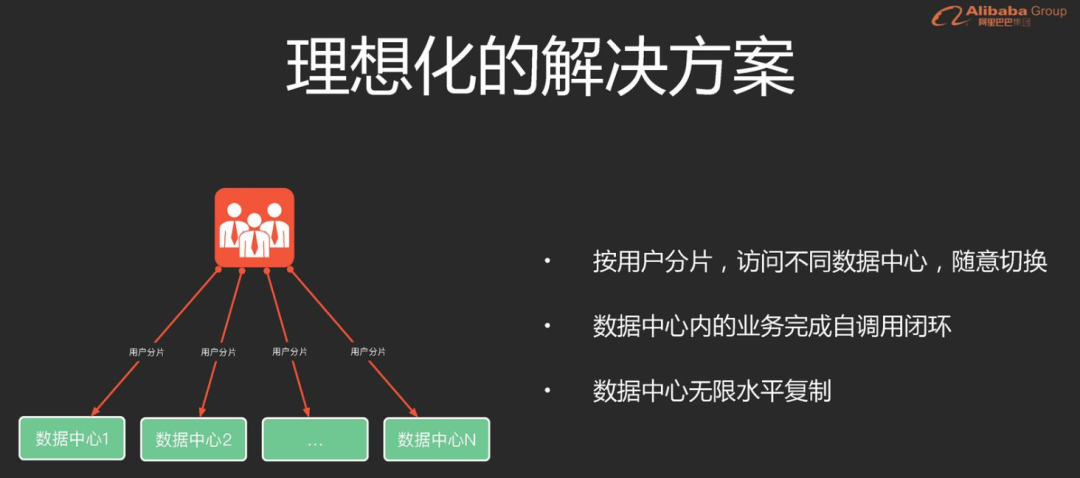

阿里理想中的异地多活架构

实际上我猜测很多业务也是按照上图去实现的，比如滴滴打车业务这种，所有的业务都是按城市划分开的。

用户、车主、目的地，他们的经纬度通常都是在同一个城市的。单个数据中心并不需要和其他数据中心进行数据交互，只有在统计出报表的时候才需要，但报表是不太注重实时性的。

那么，在这种情况下，全国的业务其实可以被很好的 sharding 的。但是对于电商这种复杂的场景和业务，按照前文说的方式进行 sharding 已经无法满足需求了。

因为业务线非常复杂，数据依赖也非常复杂，每个数据中心相互进行数据同步的情况无可避免。

淘宝的解决方式和我们切分微服务的方式有点类似：

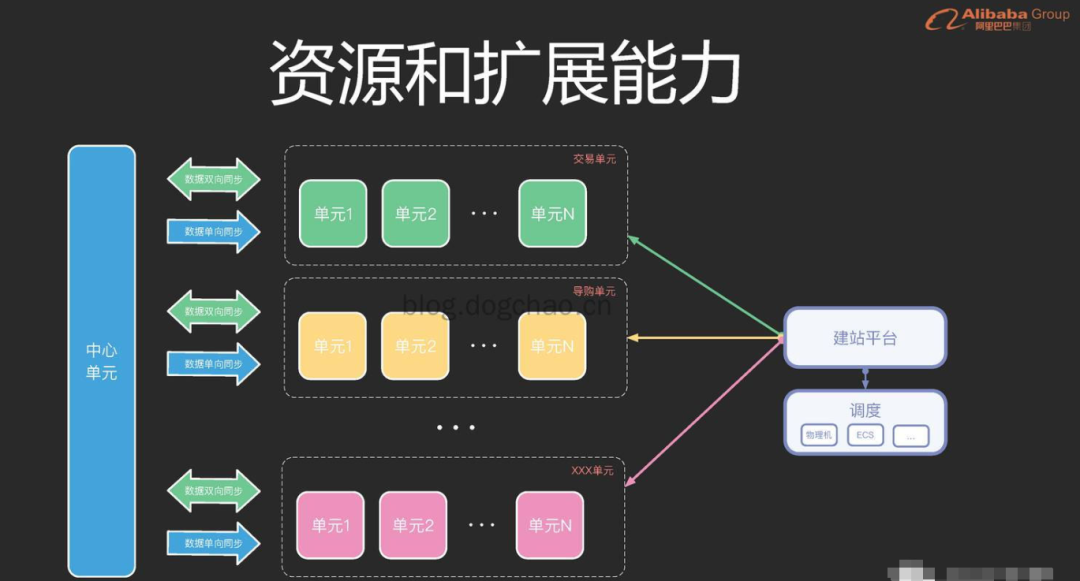

淘宝按照单元切分的异地多活架构

注意看图中的数据同步箭头。以交易单元为例，属于交易单元的业务数据，将与中心单元进行双向同步；不属于交易单元的业务数据，单向从中心单元同步。

中心单元承担了最复杂的业务场景，业务单元承担了相对单一的场景。对于业务单元，可以进行弹性伸缩和容灾。

对于中心单元，扩展能力较差，稳定性要求更高。可以遇见，大部分的故障都会出现在中心单元。

按照业务进行单元切分，已经需要对代码和架构进行彻底的改造了（可能这也是为什么阿里要先从双活再切到多活，历时3年）。比如，业务拆分，依赖拆分，网状改星状，分布式事务，缓存失效等。

除了对于编码的要求很高以外，对测试和运维也有非常大的挑战。如此复杂的情况，如何进行自动化覆盖，如何进行演练，如何改造流水线。这种级别的灾备，不是一般公司敢做的，投入产出也不成正比。

不过还是可以把这种场景当作我们的“假想敌”，去思考我们自己的业务，未来会怎么发展，需要做到什么级别的灾备。相对而言，饿了么的多活方案可能更适合大多数的企业。

本文只是通过画图的方式进行了简单的描述，其实异地多活是需要很多很强大的基础能力的。

比如，数据传输，数据校验，数据操作层（简化客户端控制写和同步的过程）等。

思考

最后，留几个问题大家可以思考一下：

• 假设你在做饿了么的开发，服务按照异地多活方式部署，sharding key 根据省市区进行分片。假设买家在多个城市交汇的地方，比如，十字路口的四个位置分别是 4 个城市，那么如何处理才能让他拉到比较正常的数据？

• 你们现在的业务模块中，哪些业务是可以做多活的，哪些无法做多活？

• 所有的业务都要做多活吗？还是只需要核心业务做多活？
