前言
在画一个STM32F103RBT6的原理图封装，就是照着AD板的原理图库，折腾到orcad中的原理图库。
还特意截了图，贴在orcad新建的元件中，作为参照。
一共2个PART, 画完后，保存，提示报错如下：
WARNING(ORCAP-50005):There are duplicate pin names in the package.
Do you want to continue?
出现这种报错，是管脚的名称有重复。
用肉眼将这2个PART看了几次，都没发现管脚名称有重复的地方。
这尴尬了，确实管脚有重复，但是自己没看出来，这咋弄？
用试错法吧，先将当前版本归档到svn.
然后以这个版本作为基准，开始从PART2删管脚，再保存。PART2是电源部分，可以肯定管脚没有重复。但是修改了一个管脚名称(e.g. VSSA to VSSA_12 or VSSA12)都会有上述报错。这说明，orcad的这个报错，只要是一个多PART中的其中一个PART中有管脚名称重复，都会报错。这要是有4，5个PART, 一起弄完了，再保存，出了这个报错，还真不好弄。
去PART1中逐个管脚进行删除，删除管脚后，就保存，直到没有报错为止，就找到了有管脚名称重复的管脚。
应该添加几个管脚，就尝试保存一下，如果有管脚名称重复，也容易发现。比最后整完后，再一起保存靠谱。

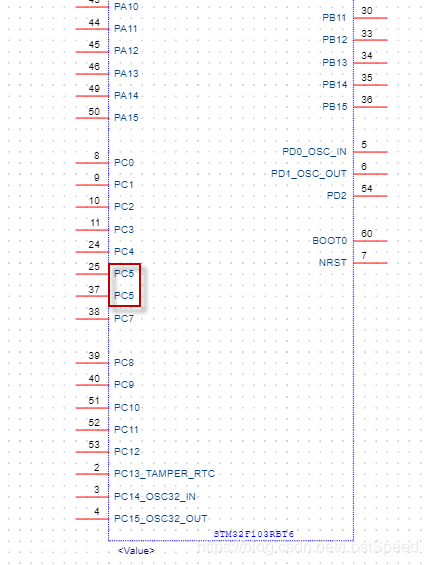

通过试错法，找到了重复的管脚名称，原来拷贝管脚时，没有将PC6改成正确名称。
开始看了半天，都没看到，眼花的不行。
管脚名称的字符里面有数字, - , _，大小写字母都行。空格也行，数字打头都可以。管脚名称命名规则很宽松。只要管脚名称不重复就行。
改好的STM32F103RBT6的原理图库封装的样子如下：
