网络综合布线器材展示柜

网络综合布线器材展示柜
产品参数

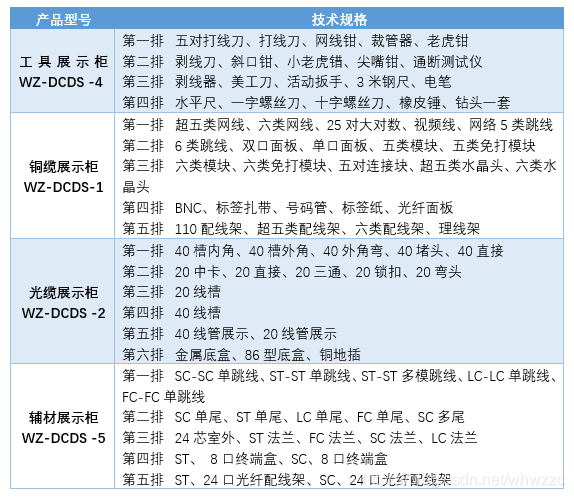

网络综合布线器材展示柜产品参数

产品特点:

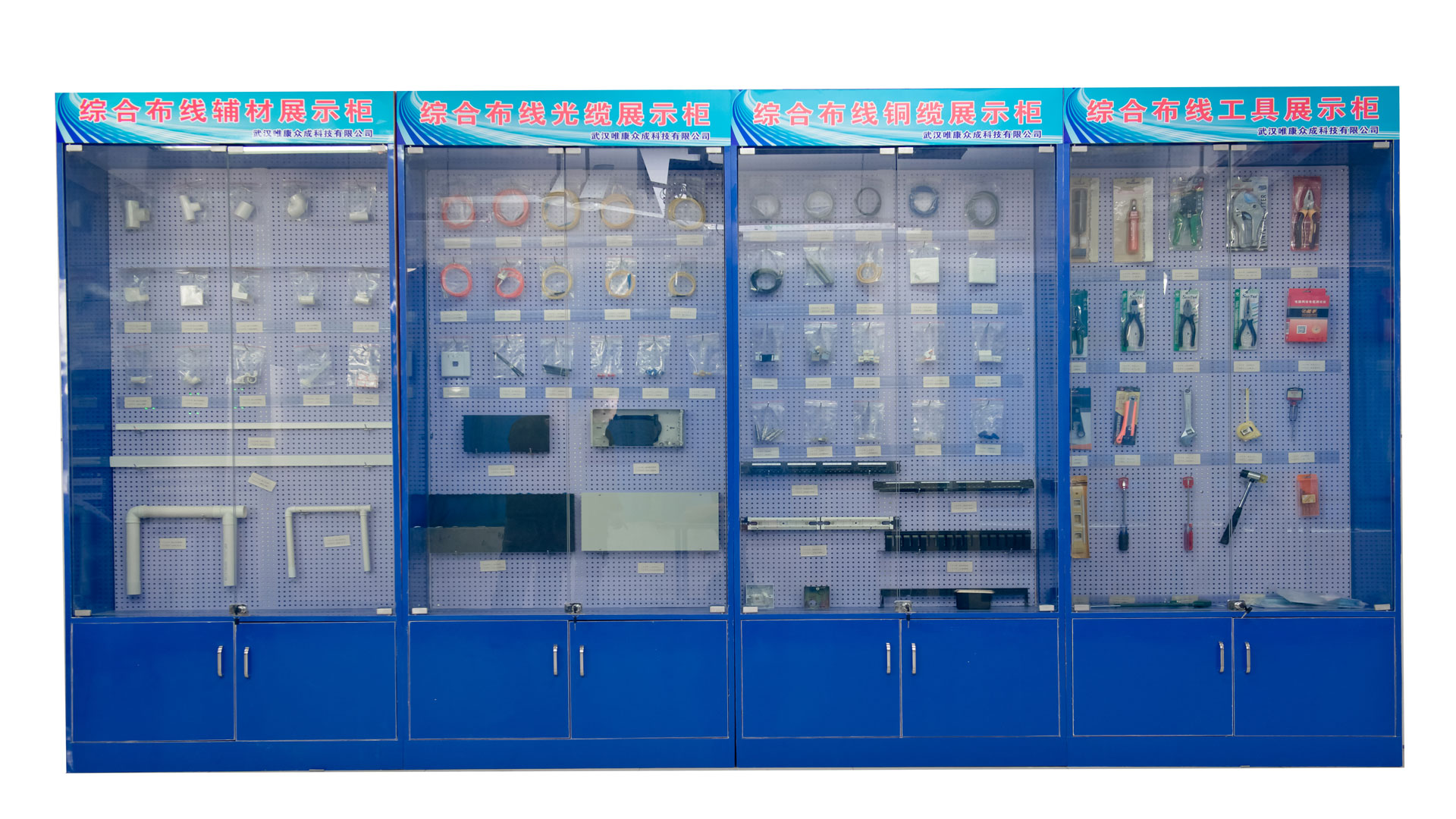

1)唯众综合布线器材展示柜,是唯众综合布线系列产品中的一种。共分为四个展柜,分别是工具展示柜、网络产品展示柜、线槽展示柜和光缆展示柜。
2)唯众展柜系列产品均为上下组合式结构,上部展柜,下部储物柜。导轨式挂件展板+亚克力门结构,安全结实。
3)配套器材名称标签,容易辨认和学习。
4)配套灯光照明系统使整个展柜更加美观漂亮。
5)每个展柜高2.2米,宽0.93米,深0.35米,工作电压为220V。
