如下图一所示的是我们地区的综合布线资源管理项目的一个截图。目前我们采用了由总到分,先粗后细的方式,实施完成了各个站的布局设计、光缆连接设计、杆路图设计、光缆熔接信息设计、机房机柜布置、设备布局、设备端口连接、配线跳线设计以及通信电源设备布局设计。在图纸设计完成后,我们对各个设备、线路对象进行了数据录入,同时还把我们平时所关心的设备管理技术文档、承载的业务报表、光缆检测数据文档都一起进行了集成整合。
在完成这些任务后,给我们带来最明显的变化是信息查询效率的提高。譬如:点击一个站点,我们就能在属性窗体中弹出该站点的相关信息:业务数据、电压等级、站点经度、纬度、负责人、联系电话、维修单位等信息。
双击该站点,我们就能进入到该站点的设计细节图,包括站点机房的建筑外观图、建筑平面图、机房布局图、机柜布局图。
再次双击机柜图,就可以看到该机柜内每个设备的位置和设备之间的线路连接。点击其中的任意一个设备,您就能看到该设备的各种参数信息,譬如:名称、资产编号、容量等等。
如果我们点击设备图上的任意一根光缆,就能看到该光缆所有具体的技术参数,如:线缆编号、接头位置、芯数、跨距、长度等等。同时还能通过细节预览器,直接查看到光缆两端连接了哪些设备以及设备所处的位置。双击光缆上的“接头盒”,我们就能看到里面光缆之间的配纤配色信息、熔接信息。
通过以上对各个页面对象的操作,我们就能“即点即显”地把关心的数据给调用了出来。极大地提高了我们在设备检修、维护、资产调配、业务管理方面的工作效率,也降低了以前施工信息靠人工记、图纸资料靠手工画、数据参数靠本子记所带来的差错。

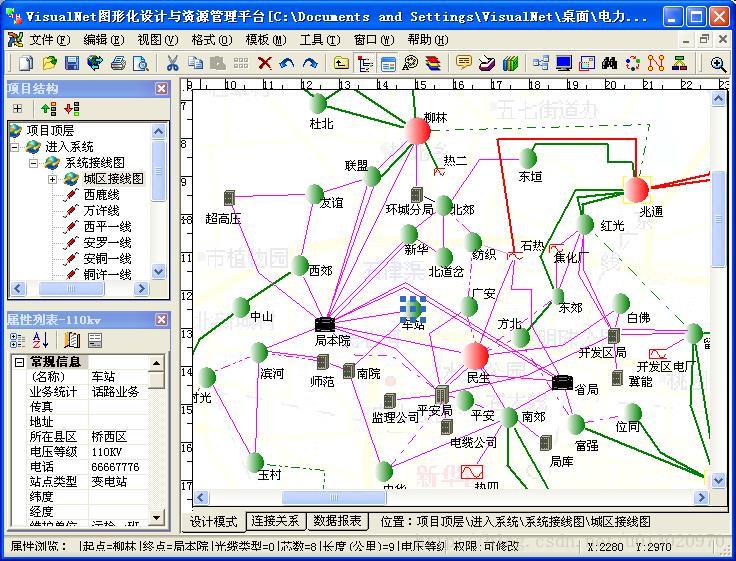

(图一:完成的光缆资源管理系统截图)
通过系统的实施,我们对整个系统中的设备资产的管理比以前更加精细透明了。通过按区域或位置统计,我们能很清楚地了解到各个站点有哪些设备?有多少数量?通过按设备类型统计,我们可以了解到每类设备共有多少数量?分布在哪些地方?哪些设备到了更新期?哪些需要定期检修了?每个设备是什么人在管理的?等等。十分便于我们做好投资规划和检修计划,减少了浪费现象的发生。
如果我们按光缆类型分别统计出了整个通信网中OPGW、ADSS、普通光缆的数量,你还可以按饼型图、条型图进行各种型号所占比例分析,如下图二所示。你如果双击了这个报表中的数据,系统就能切换到设计页面并闪烁指示当前这行数据所指示哪根光缆,两端连接了哪些站点或设备?等等。你还可以把这些报表存为Excel、Text、Access、XML、Html等多种格式,供您打印保存或作二次处理。
在VisualNet平台中,图形与数据信息的紧密集成是一个很大亮点。点击设计的图形,您就能看到其数据属性;点击表中的数据,您就能看到其图形外观、所处的位置或相关的连接关系。
在实际应用中,该系统的扩展性也很好。譬如我们新增加了设备,那么只需把图库往机柜布局图上拖放一下,然后输入相关数据、连接好设备之间的线路即可。如果有一天更新了设备,那么只需把原“设备”图替换到新设备模板就能完成相关的信息配置。如果我们在某个地区要新建一个站点,那么只需把站点模板拖到系统图上,输入相关信息、连上“光缆”即可。“拖放式设计”的便捷性始终贯穿了图形制作的全过程。
当然在系统实施后所带来的工作效率的提高还远远不止以上所说的这些,其它的像故障检修辅助信息管理、故障范围覆盖分析、路由分析、故障控制点分析等功能就不在这里一一阐述了。

(图二:光缆的分类统计与光缆的定位)
