【OpenCV基础】形态学(开操作、闭操作、形态学梯度、顶帽、黑帽)

2023-10-22 09:30

本文主要是介绍【OpenCV基础】形态学(开操作、闭操作、形态学梯度、顶帽、黑帽),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

📢:如果你也对机器人、人工智能感兴趣,看来我们志同道合✨
📢:不妨浏览一下我的博客主页【https://blog.csdn.net/weixin_51244852】
📢:文章若有幸对你有帮助,可点赞 👍 收藏 ⭐不迷路🙉
📢:内容若有错误,敬请留言 📝指正!原创文,转载请注明出处

文章目录

    • 一、形态学介绍
    • 二、API-morphologyEx
    • 三、全部代码
    • 四、效果展示


一、形态学介绍

📢 morphology:形态学,morphologyEx=morphology Expend。MORPH为形态学缩写
形态学是数学图像处理领域中一种重要的图像处理技术,它关注图像的形状和结构特征,以及用于改变和分析图像形态的数学操作和算法。

📢 在形态学中,图像被看作是一个由像素组成的二维数组或矩阵。形态学操作基于结构元素(structuring element),通过对图像进行腐蚀(erosion)和膨胀(dilation)这两种基本操作来改变图像的形状。

MORPH_CLOSE形态学闭操作
操作:先腐蚀后膨胀
操作:先膨胀后腐蚀
形态学梯度:膨胀减去腐蚀。
顶帽:原图像与开操作图像之间的差值图像。
黑帽:闭操作图像与原图像之间的差值图像。

二、API-morphologyEx

morphologyEx是形态学的函数原型,其参数如下:

void morphologyEx(
InputArray src,
OutputArray dst,
int op,
InputArray kernel,
Point anchor = Point(-1,-1),
int iterations = 1,
int borderType = BORDER_CONSTANT,
const Scalar& borderValue = morphologyDefaultBorderValue() );

参数含义如下;

(1)InputArray类型的src,输入图像。通道数可以任意,但深度应为CV_8U、CV_16U、CV_16S、CV_32F或CV_64F之一。

(2)OutputArray类型的dst,即目标图像,与输入图像有相同的尺寸和类型。

(3)int类型的op,形态学操作的类型,请参见cv::MorphTypes

(4)InputArray类型的kernel,用于膨胀的结构元素;如果elemenat=Mat(),则使用3 x 3矩形结构元素。可以使用getStructuringElement创建内核。

(5)Point类型的anchor:锚定在元素中的位置;默认值(-1,-1)表示锚定在元素中心。

(6)int类型的iterations:应用膨胀的次数。

(7)int类型的borderType:像素外推方法,参见cv::BorderTypes。

注意:在使用过程中,只需要设置前四个参数,后面的参数默认即可。

三、全部代码

#include <opencv2\opencv.hpp>
#include<iostream>using namespace std;
using namespace cv;int main()
{Mat src, dst;src = imread("D:/images/box.jpg");if (src.empty()){cout << "could not load image !";return -1;}imshow("原图", src);
//getStructuringElement:构造结构元素,MORPH_RECT:表示矩形结构区域,长和宽尺寸都为7.Mat kernel = getStructuringElement(MORPH_RECT, Size(7, 7), Point(-1, -1));//闭操作morphologyEx(src, dst, MORPH_CLOSE, kernel);imshow("闭操作", dst);//开操作morphologyEx(src, dst, MORPH_OPEN, kernel);imshow("开操作", dst); //形态学梯度morphologyEx(src, dst, MORPH_GRADIENT, kernel);imshow("gradient", dst);//顶帽morphologyEx(src, dst, MORPH_TOPHAT, kernel);imshow("顶帽", dst);//黑帽morphologyEx(src, dst, MORPH_BLACKHAT, kernel);imshow("黑帽", dst);waitKey(0);return 0;
}

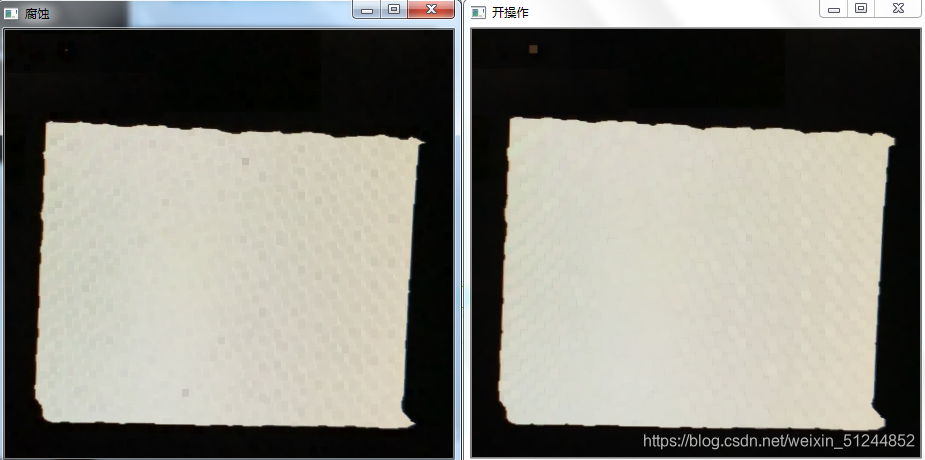

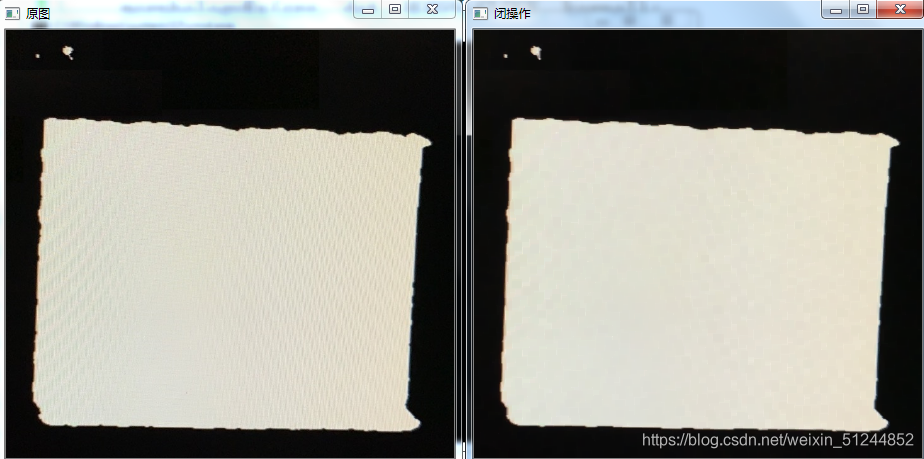

四、效果展示

在这里插入图片描述
在这里插入图片描述

这篇关于【OpenCV基础】形态学(开操作、闭操作、形态学梯度、顶帽、黑帽)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
