CityEngine CGA语法之四坡式屋顶函数 roofHip

概要

roofHip( angle )

roofHip( angle, overhang )

roofHip( angle, overhang, even )

参数

angle (float)：屋顶的坡度角
overhang (float)：屋顶坡面延伸出来的的宽度
even (bool)：是否设置屋脊线水平，当值为true时，强制屋脊线水平，默认为false

示例

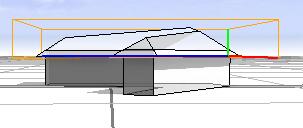

roofHip( angle )

attr height    =20
Lot-->#拉伸20extrude(height)#将顶面分解出comp(f) { side : Facade.|top : roof }attr angle     =35
roof-->#屋顶规则roofHip(angle)

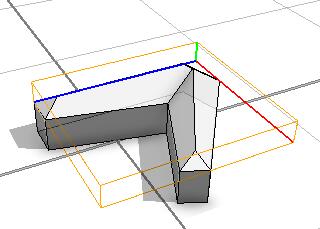

roofHip( angle, overhang )

设置延伸宽度

attr height    =20
Lot-->#拉伸20extrude(height)#将顶面分解出comp(f) { side : Facade.|top : roof }attr angle     =35
roof-->#屋顶规则#设置延伸宽度overhang=6roofHip(angle,6)

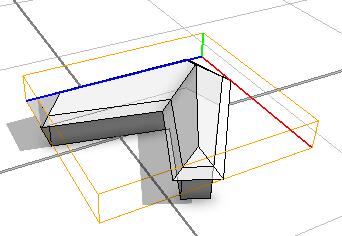

roofHip( angle, overhang, even )

设置even为true

attr height    =20
Lot-->#拉伸20extrude(height)#将顶面分解出comp(f) { side : Facade.|top : roof }attr angle     =35
roof-->#屋顶规则#设置延伸宽度overhang=6#设置even为trueroofHip(angle,6,true)
