一点一滴掌握WPF应用系列 - 之五：WPF异步载入图片，附带载入中动画

WPF异步载入图片，附带载入中动画

最近，在做一个WPF项目。项目中有一个需求，就是以列表的方式显示出项目图片。这些图片有的存在于互联网上，有的存在于本地磁盘。存在本地磁盘的文件好说，主要是存在于网络的图片。因为存在于网络的图片，在载入时需要耗费时间，如果直接给Image控件绑定URI属性的话，会造成界面卡顿。为了提供更好的体验，要求有类似网页中图片载入中的特效。

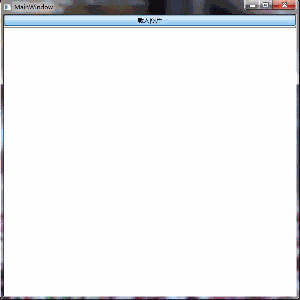

经过两天的研究，我翻看了爱壁纸HD For Windows的源代码（你懂得）。终于完成了这个功能。实现的效果如右图所示：

显示图片列表的，肯定是一个ListBox。通过自定义ListBox的ItemsPanel和ItemTemplate，可以实现ListBox的子项横排，以及设置子项为图片。

在做WPF项目时，我们通常是通过绑定为控件的属性赋值，所以我们要先构造一个数据源并且做一个ViewModel。

数据源，就设定为一个简单的文本文件(list.txt)。每行，一个图片地址。

示例代码如下:

http://img11.360buyimg.com//n3/g2/M00/06/1D/rBEGEVAkffUIAAAAAAB54F55qh8AABWrQLxLr0AAHn4106.jpg
http://img12.360buyimg.com//n3/g1/M00/06/1D/rBEGDVAkffQIAAAAAAB0mDavAccAABWrQMCUdwAAHSw197.jpg
http://img13.360buyimg.com//n3/g2/M00/06/1D/rBEGElAkffIIAAAAAADVR1yd_X0AABWrQKlu2MAANVf537.jpg
http://img10.360buyimg.com//n3/g5/M02/1C/00/rBEIC1Akfe8IAAAAAABDtsBt3bQAAFeCQAh13kAAEPO445.jpg
http://img11.360buyimg.com//n3/g3/M00/06/1D/rBEGE1AkfgIIAAAAAACfm_MhwRYAABWrQMmK8kAAJ-z240.jpg
http://img12.360buyimg.com//n3/g3/M00/06/1D/rBEGFFAkfhQIAAAAAABHekJE6jQAABWrQOGiEUAAEeS965.jpg
http://img13.360buyimg.com//n3/g2/M00/06/1D/rBEGElAkfegIAAAAAAClvhjSNQoAABWrQJ0KTIAAKXW818.jpg
http://img14.360buyimg.com//n3/g1/M00/06/1D/rBEGDlAkfe4IAAAAAABQsM9eGEoAABWrQJ4WIwAAFDI883.jpg
http://img10.360buyimg.com//n3/g3/M00/06/1D/rBEGE1AkfgQIAAAAAACBZc_HeVAAABWrQM293sAAIF9407.jpg
http://img11.360buyimg.com//n3/g3/M00/06/1D/rBEGE1AkfgkIAAAAAAC_6A3AnhwAABWrQOfht8AAMAA406.jpg
http://img12.360buyimg.com//n3/g5/M02/1C/00/rBEDilAkfeAIAAAAAACdJBYljH0AAFeCQAuIsMAAJ08326.jpg
http://img13.360buyimg.com//n3/g1/M00/06/1D/rBEGDVAkfe4IAAAAAACXzwGDqfoAABWrQKpCmEAAJfn685.jpg
http://img12.360buyimg.com//n3/g3/M00/06/1D/rBEGE1AkfgcIAAAAAAC5nK25hEQAABWrQOCa3sAALm0258.jpg
http://img14.360buyimg.com//n3/g2/M00/06/1D/rBEGEFAkfdUIAAAAAACZblNaX_kAABWrQJ0zwgAAJmG566.jpg
http://img14.360buyimg.com//n3/g2/M00/06/1D/rBEGEFAkfewIAAAAAACfqQVJlNoAABWrQOirGwAAJ_B820.jpg
http://img11.360buyimg.com//n3/g2/M01/06/1D/rBEGEFAkffMIAAAAAACgY4EpzwYAABWrgAfHyIAAKB7880.jpg

下面是ViewModel的代码(MainViewModel.cs):

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.IO;namespace WebImageList
{public class MainViewModel{public MainViewModel(){using (var sr = new StreamReader("list.txt")){this._Images = new List<String>();while (!sr.EndOfStream){this._Images.Add(sr.ReadLine());}}}private List<String> _Images;public List<String> Images{get { return _Images; }set { _Images = value; }}}
}

在图上，大家可以看到，有一个载入中的效果，我们的下一个任务，就是把这个效果给做出来。（这个，我照搬的。。）

原图片如下：

WPF原生并不支持GIF格式的图片，并且GIF格式的图片色彩也很有限，所以这个载入中效果是PNG图片加旋转动画完成的。首先，我们要添加一个用户控件。这个用户控件中只有一个Image子控件。在XAML文件中，将Image控件的URI设置为此图片，并且在Image的图片载入完成后，开始动画。XAML（WaitingProgress.xaml）代码如下：

<UserControl x:Class="WebImageList.WaitingProgress"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006" xmlns:d="http://schemas.microsoft.com/expression/blend/2008" mc:Ignorable="d" d:DesignHeight="300" d:DesignWidth="300"><UserControl.Resources><Storyboard x:Key="waiting" Name="waiting"><DoubleAnimation Storyboard.TargetName="SpinnerRotate" Storyboard.TargetProperty="(RotateTransform.Angle)" From="0" To="359" Duration="0:0:02" RepeatBehavior="Forever" /></Storyboard></UserControl.Resources><Image Name="image" Source="loading.png" RenderTransformOrigin="0.5,0.5" Stretch="None" Loaded="Image_Loaded_1"><Image.RenderTransform><RotateTransform x:Name="SpinnerRotate" Angle="0" /></Image.RenderTransform></Image>
</UserControl>

对应的CS代码(WaitingProgress.xaml.cs)如下：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Animation;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;namespace WebImageList
{/// <summary>/// WaitingProgress.xaml 的交互逻辑/// </summary>public partial class WaitingProgress : UserControl{private Storyboard story;public WaitingProgress(){InitializeComponent();this.story = (base.Resources["waiting"] as Storyboard);}private void Image_Loaded_1(object sender, RoutedEventArgs e){this.story.Begin(this.image, true);}public void Stop(){base.Dispatcher.BeginInvoke(new Action(() => {this.story.Pause(this.image);base.Visibility = System.Windows.Visibility.Collapsed;}));}}
}

接着，咱们就该分析如何获得图片了。因为图片可能存在本地磁盘上，也可能存在网络上，所以需要根据不同的存储位置，使用不同的方法获取图片（PS：如果使用BitmapImage作为图像源，并且通过URI加载图像，那么，在异步设置Image的Source为此图像时，会发生对象不属于此线程的错误{大概就是这个错误。}。这个错误是BitmapImage报错的，并不是Image控件报错的。具体原因，不太了解。）

在效果图中，我们可以看到，这些图片不是一下子全部显示出来的，而是一张接着一张显示出来的。这里，就要用到一个泛型先入先出集合Queue<T>。在为列表绑定源时，将数据加载到Queue集合中。然后，创建一个后台线程，由这个后台线程不断的从集合中取出数据，并且转化为BitmapImage。并且，在转换完成后会通知Image控件，图片我给你下载完成了，你自己看着办吧。当所有图片都下载完成后，这个后台进程也不会停止，而是处于等待状态，只要有新的绑定进来，那么线程就立刻激活，继续干自己该干的事情。这里我们又要用到一个类型：AutoResetEvent。原理，就是这么一个原理，且看代码(ImageQueue.cs)如下：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Net;
using System.Windows.Controls;
using System.Windows.Media.Imaging;
using System.Threading;
using System.IO;namespace WebImageList
{/// <summary>/// 图片下载队列/// </summary>public static class ImageQueue{#region 辅助类别private class ImageQueueInfo{public Image image { get; set; }public String url { get; set; }}#endregionpublic delegate void ComplateDelegate(Image i, string u, BitmapImage b);public static event ComplateDelegate OnComplate;private static AutoResetEvent autoEvent;private static Queue<ImageQueueInfo> Stacks;static ImageQueue(){ImageQueue.Stacks = new Queue<ImageQueueInfo>();autoEvent = new AutoResetEvent(true);Thread t = new Thread(new ThreadStart(ImageQueue.DownloadImage));t.Name = "下载图片";t.IsBackground = true;t.Start();}private static void DownloadImage(){while (true){ImageQueueInfo t = null;lock (ImageQueue.Stacks){if (ImageQueue.Stacks.Count > 0){t = ImageQueue.Stacks.Dequeue();}}if (t != null){Uri uri = new Uri(t.url);BitmapImage image = null;try{if ("http".Equals(uri.Scheme, StringComparison.CurrentCultureIgnoreCase)){//如果是HTTP下载文件WebClient wc = new WebClient();using (var ms = new MemoryStream(wc.DownloadData(uri))){image = new BitmapImage();image.BeginInit();image.CacheOption = BitmapCacheOption.OnLoad;image.StreamSource = ms;image.EndInit();}}else if ("file".Equals(uri.Scheme, StringComparison.CurrentCultureIgnoreCase)){using (var fs = new FileStream(t.url, FileMode.Open)){image = new BitmapImage();image.BeginInit();image.CacheOption = BitmapCacheOption.OnLoad;image.StreamSource = fs;image.EndInit();}}if (image != null){if (image.CanFreeze) image.Freeze();t.image.Dispatcher.BeginInvoke(new Action<ImageQueueInfo, BitmapImage>((i, bmp) => {if (ImageQueue.OnComplate != null){ImageQueue.OnComplate(i.image, i.url, bmp);}}),new Object[] { t, image });}}catch(Exception e){System.Windows.MessageBox.Show(e.Message);continue;}}if (ImageQueue.Stacks.Count > 0) continue;autoEvent.WaitOne();}}public static void Queue(Image img, String url){if (String.IsNullOrEmpty(url)) return;lock (ImageQueue.Stacks){ImageQueue.Stacks.Enqueue(new ImageQueueInfo { url = url, image = img });ImageQueue.autoEvent.Set();}}}
}

代码中，我们定义了一个委托和一个事件。通知Image控件的重任，就交给这两元大将了。

接着，我们就来做图片显示列表（ListBox）的效果。我们知道，在Grid控件中，如果一个子控件不设置任何位置或者大小属性的话，这个子控件是会填满这个Grid的。所以我们要自定义ListBox的ItemTemplate。让其包含一个Grid控件。这个Grid控件有两个子控件，一个是刚才做的进度条控件，无定位、大小属性。另一是Image控件，这个控件设置大小属性。

<Window x:Class="WebImageList.MainWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"xmlns:local="clr-namespace:WebImageList"Title="MainWindow" Height="600" Width="600" WindowStartupLocation="CenterScreen"><StackPanel><Button Content="载入图片" Click="Button_Click_1"></Button><ListBox ItemsSource="{Binding Images}"  ScrollViewer.HorizontalScrollBarVisibility="Disabled"><ListBox.ItemTemplate><DataTemplate><Grid ><local:WaitingProgress/><Image Stretch="UniformToFill" Width="130" Height="130" local:ImageDecoder.Source="{Binding}"></Image></Grid></DataTemplate></ListBox.ItemTemplate><ListBox.ItemsPanel><ItemsPanelTemplate><WrapPanel Name="wrapPanel" HorizontalAlignment="Stretch" /></ItemsPanelTemplate></ListBox.ItemsPanel></ListBox></StackPanel>
</Window>

首先，我们先让进度条控件显示出来，接着，为ListBox绑定数据源，同时，把要下载的数据压入下载队列，并且注册下载完成的事件，在事件执行时，将进度条隐藏掉，为Image控件设置Source属性为取到的值并且添加一个渐变动画。

要实现上述功能，我们就需要添加一个依赖属性。

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media.Animation;
using System.Windows.Media.Imaging;namespace WebImageList
{public static class ImageDecoder{public static readonly DependencyProperty SourceProperty;public static string GetSource(Image image){if (image == null){throw new ArgumentNullException("Image");}return (string)image.GetValue(ImageDecoder.SourceProperty);}public static void SetSource(Image image, string value){if (image == null){throw new ArgumentNullException("Image");}image.SetValue(ImageDecoder.SourceProperty, value);}static ImageDecoder(){ImageDecoder.SourceProperty = DependencyProperty.RegisterAttached("Source", typeof(string), typeof(ImageDecoder), new PropertyMetadata(new PropertyChangedCallback(ImageDecoder.OnSourceWithSourceChanged)));ImageQueue.OnComplate += new ImageQueue.ComplateDelegate(ImageDecoder.ImageQueue_OnComplate);}private static void ImageQueue_OnComplate(Image i, string u, BitmapImage b){//System.Windows.MessageBox.Show(u);string source = ImageDecoder.GetSource(i);if (source == u.ToString()){i.Source = b;Storyboard storyboard = new Storyboard();DoubleAnimation doubleAnimation = new DoubleAnimation(0.0, 1.0, new Duration(TimeSpan.FromMilliseconds(500.0)));Storyboard.SetTarget(doubleAnimation, i);Storyboard.SetTargetProperty(doubleAnimation, new PropertyPath("Opacity", new object[0]));storyboard.Children.Add(doubleAnimation);storyboard.Begin();if (i.Parent is Grid){Grid grid = i.Parent as Grid;foreach (var c in grid.Children){if (c is WaitingProgress && c != null){(c as WaitingProgress).Stop();break;}}}}}private static void OnSourceWithSourceChanged(DependencyObject o, DependencyPropertyChangedEventArgs e){ImageQueue.Queue((Image)o, (string)e.NewValue);}}
}

至此，这个Demo就算是做完了。我接触WPF的时间虽然不短，但是真正用的却是不多。这篇文章中用的很多东西，都是在做这个Demo的时候学的，欢迎大家与我交流。

另附下载地址：http://files.cnblogs.com/Soar1991/WebImageList.rar
