split(splitAxis) { size1 : operations1 | size2 : operations2 | ... | sizen-1 : operationsn-1 }
split(splitAxis) { size1 : operations1 | size2 : operations2 | ... | sizen-1 : operationsn-1 }*
split(splitAxis, adjustSelector) { size1 : operations1 | ... | sizen-1 : operationsn-1 }
split(splitAxis, adjustSelector) { size1 : operations1 | ... | sizen-1 : operationsn-1 }*

参数

splitAxis (selstring)：有三个取值：X,Y,Z，splitAxis表示沿哪个轴切割，XYZ轴系为模型轴系

adjustSelector：有两个取值：adjust和noAdjust，默认为adjust，adjust表示切割出来的新几何体自动调整scope范围(几何体外接最小长方体)为新几何体的scope，noAdjust表示新几何体的scope保持为切割前的scope

size (float)：切割的宽度，根据前缀的不同具有不同的含义，沿轴的宽度有以下不同的解释

1.没有前缀，size代表绝对宽度，优先级高

2.带有前缀 '，相对值，值应该在 0 到 1 之间，超过了没有意义，取整体宽度的百分比，优先级高

3.带有前缀~，取近似值，根据前缀后的值，在带有相同前缀的值间进行比较。Size 值的大小本身没有绝对意义，取同类型比较的百分比。这种类型的宽度总值取前两种类型分割后的剩余值。优先级低

operations：执行在新产生的模型上的一系列操作

* ：重复{ }中的分割内容

注意

相同优先级，在前面的优先程度高。先满足优先级程度高的需求

如果仅有带前缀~的，那么后面的值按照真实值进行计算，如果整个要分割的长度还有剩余，那么均分到每一个小块

示例

沿X轴切割，调整scope

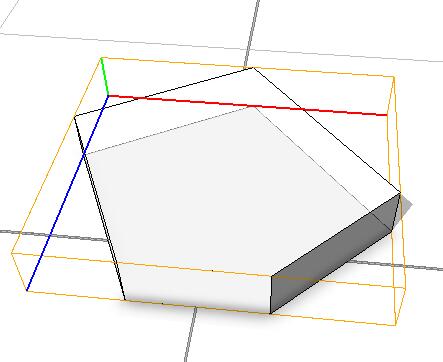

Lot -->extrude(16)split(x) { 10 : A.|20 : B.| 30 : C.}
沿X轴切割，不调整scope

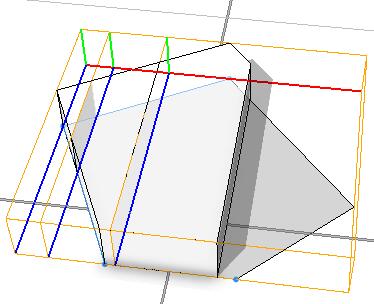

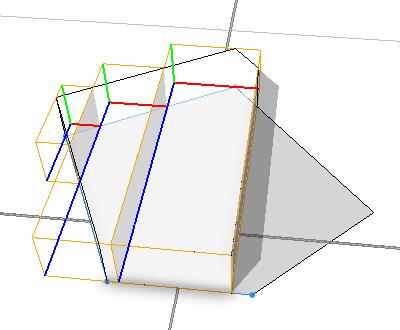

Lot -->extrude(16)split(x,noAdjust) { 10 : A.|20 : B.| 30 : C.}
相对尺寸切割
Lot -->extrude(16)split(x) { '0.2 : A|'0.3 : B| '0.5 : C}
A-->color("#ff0000")
B-->color("#00ff00")
C-->color("#0000ff")

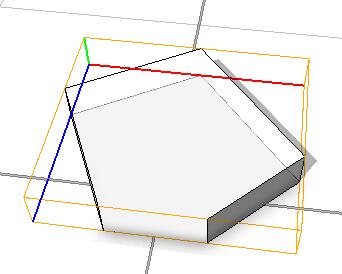

注意：当切割范围超出几何体尺寸范围，则超出尺寸的切割操作无效

如若设置第二次切割的尺寸比例因子为0.8，则第三次切割操作无效
Lot -->extrude(16)split(x) { '0.2 : A|'0.8 : B| '0.5 : C}
A-->color("#ff0000")
B-->color("#00ff00")
C-->color("#0000ff")
绝对尺寸切割与近似尺寸切割

设置近似切割尺寸为~10，两个绝对切割尺寸也为10
Lot -->extrude(16)split(x) {~10 : A|10 : B| 10 : C}
A-->color("#ff0000")
B-->color("#00ff00")
C-->color("#0000ff")

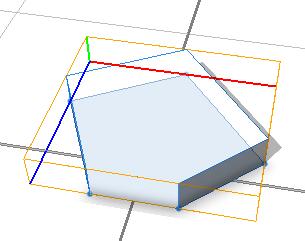

注意：虽然近似切割尺寸设置为10，但因为它是一个近似值，优先级低，在绝对切割尺寸完成后，自动调整尺寸

设置两个近似切割尺寸分别为~2和~1，绝对切割尺寸为10
Lot -->extrude(16)split(x) {~1 : A|10 : B| ~2 : C}
A-->color("#ff0000")
B-->color("#00ff00")
C-->color("#0000ff")

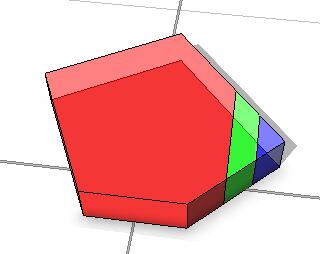

注意：在绝对切割尺寸优先完成后，还存在两个近似切割，在存在多个近似切割的情况下，根据近似切割尺寸与同类型尺寸的百分比确定切割范围，如图，第一个近似切割尺寸占所有近似切割尺寸三分之一，第二个近似切割尺寸占所有近似切割尺寸三分之二

重复绝对切割
Lot -->extrude(16)split(x) {5 : A|10 : B| 15 : C}*
A-->	color("#ff0000")
B-->color("#00ff00")
C-->color("#0000ff")

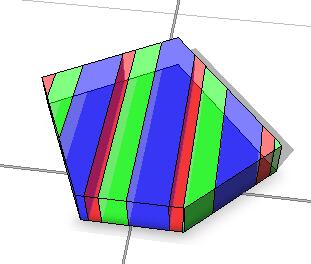

注意：如图，绝对切割执行了3次完整地切割和1次不完整的切割，直到超出尺寸为止

重复近似切割
Lot -->extrude(16)split(x) {~5 : A|~10 : B| ~15 : C}*
A-->	color("#ff0000")
B-->color("#00ff00")
C-->color("#0000ff")
注意：如图，虽然尺寸与绝对切割尺寸相同，但近似切割并没有出现不完整切割的现象，因为近似切割会自动调整尺寸保证完整切割
