graphviz.backend.ExecutableNotFound: failed to execute ['dot', '-Tpdf', '-O', 'Digraph.gv']问题解决

在利用graphviz进行模型可视化时，调试出现如下报错：

graphviz.backend.ExecutableNotFound: failed to execute ['dot', '-Tpng', '-O', 'test.gv'],make sure the Graphviz executables are on your systems' PATH

在Windows中直接利用pip是无法进行安装的，网上有很多的方法，具体每个人可能报错的原因不一样，这里我说明一下我是怎么解决的：

1. 下载并安装Graphviz
2. 设置环境变量
3. 为Python加载Graphviz

资源下载

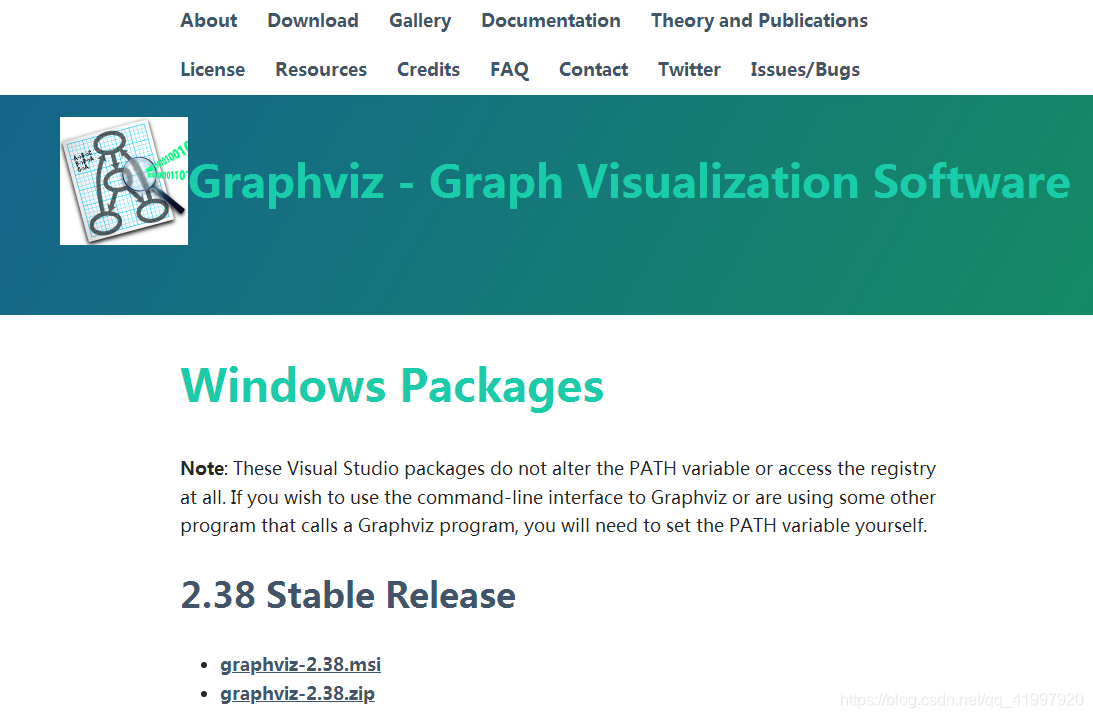

Graphviz的官网下载：https://graphviz.gitlab.io/_pages/Download/Download_windows.html，下载后按照提示进行安装就可以了；

在anaconda中新建了一个graphviz文件夹，安装在此文件夹中方便查找；

设置环境变量：

如果没配置环境变量会出现如下报错：

'dot' 不是内部或外部命令，也不是可运行的程序 或批处理文件。

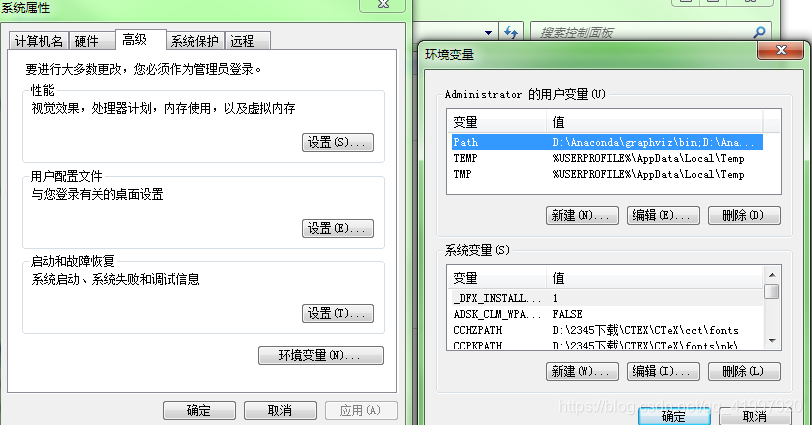

在：我的电脑-系统属性-高级系统设置-高级-环境变量-系统变量-找到Path 进行环境配置

将上面安装的graphviz中的bin路径添加到path中（添加不是重建）

我这里是：D:\Anaconda\graphviz\bin

测试安装：

1.win+R
2.输入命令：dot -version

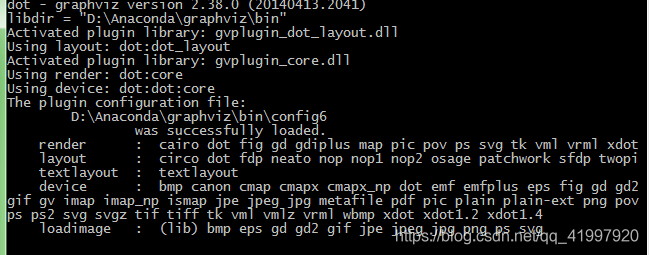

3.观察到如下信息，则该设置生效；

加载graphviz

此时再利用pip进行安装即可：

pip install graphviz
