聊聊5G前传无源波分方案中光模块工作温度的影响

2023-10-18 23:10

本文主要是介绍聊聊5G前传无源波分方案中光模块工作温度的影响,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

由于4G/5G的RRU/AAU通常安装在户外,所以,对前传光模块的工作温度范围要求较为严格。在YD/T 3131-2016中就提出光模块的推荐工作温度范围为:-40~+85(℃)。这里的工作温度指光模块的管壳温度。

但BBU/DU通常安装在机房内,如果要求前传的光模块均达到以上工作温度要求显然没必要。在YD/T 1351-2019中,就将光模块的工作温度分为商业级:0~+70(℃)和工业级:-40~+85(℃)。对于使用在机房内的光模块,其工作温度满足商业级要求即可。



低速的光模块,其传输性能受工作温度的影响并不大;例如,当前用于4G前传的彩光模块,其工作的温度范围大多为:0~+70(℃),并没有因为工作温度的变化引起网络故障的报道。但对于5G前传的彩光模块,当工作在高温条件时,其色散代价相对于正常温度(15℃~35℃)要高,波长为1351nm和1371nm的光模块,色散代价的增加甚至高达2~3dB。

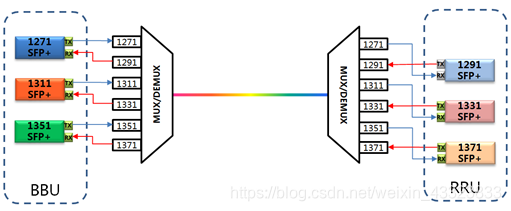

无源波分用于4G前传时,通常每个光模块的收发都使用相邻的波长,例如,6合1系统的收发分别使用:1271nm和1291nm、1311nm和1331nm、1351和1371nm波长,如下图所示。

但如果5G前传的波长也按以上方法进行分配,波长为1371nm的光模块就会安装在AAU侧,可能会因为温度的影响而产生较大的色散代价。

前传中所使用的光模块均为收发合一模块,每个光模块均包括发送和接收两个端口。光模块的接收对波长并不敏感,所以,使用时只需要关注光模块的发送波长即可。例如,发送波长为1271nm的光模块,既可以和发送波长为1291nm的光模块成对使用,也可以和发送波长为1331nm的光模块成对使用。

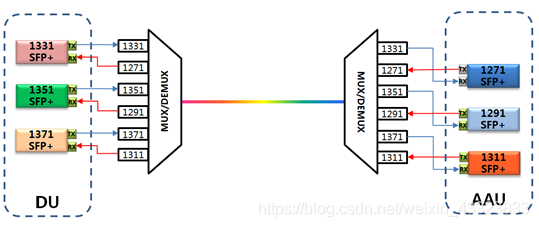

因此,对于5G前传,建议将发送波长为后3波(1331nm、1351nm和1371nm)的光模块安装在机房内,并采用商业级的光模块;将发送波长为前3波(1271nm、1291nm和1331nm)的光模块安装在AAU侧,并采用工业级的光模块,如下图。






图/文:老丁头;  审阅:汪海舟

一丁一卯,专注于通信管线和宽带接入工程技术交流与分享

转载或引用请注明出处
