作者：strongerHuang
公众号：strongerHuang
素材来源：learnengineering、百度百科
如今科技能有如此巨大的发展，离不开半导体材料。我们知道二极管、三级管是常用的一种，其实半导体材料的器件还有很多，今天我们就来讲讲其中的一种：晶闸管。
晶闸管的应用场景非常广泛，在发电站就是其中一个场景。在高压直流输电中，必须借助转换站将大量的交流电转换为直流电（为此，我找了一个发电厂交直流传输的文章，在今天的2栏文章）。之后，直流电被传输到用户。这项重要的转换任务由称为“晶闸管”的独特半导体开关设备执行，更具体地说，由硅控整流器执行。
学习晶闸管之前，可以先看下我之前写过的一篇文章：三极管来源，及NPN与PNP区别。
一、晶闸管介绍
晶闸管（Thyristor）是晶体闸流管的简称，又可称做可控硅整流器，以前被简称为可控硅；
---来自百度百科

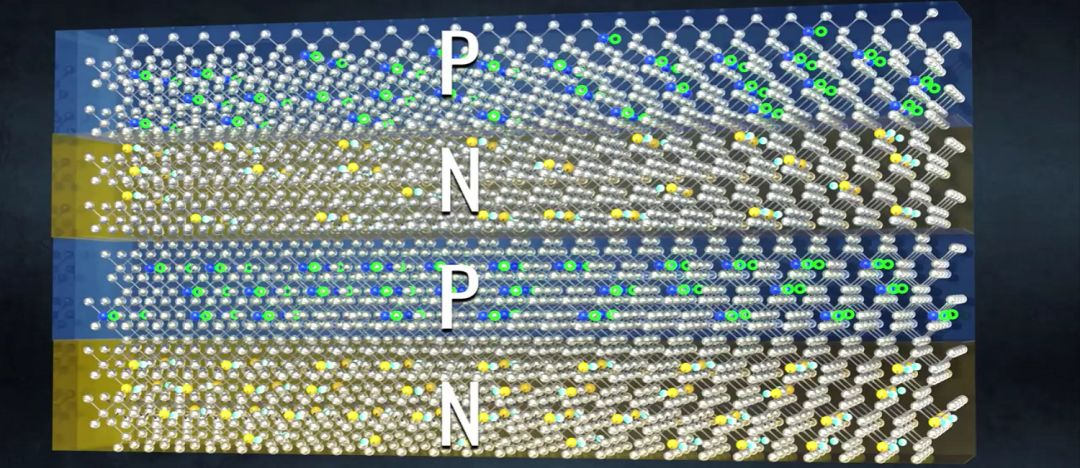

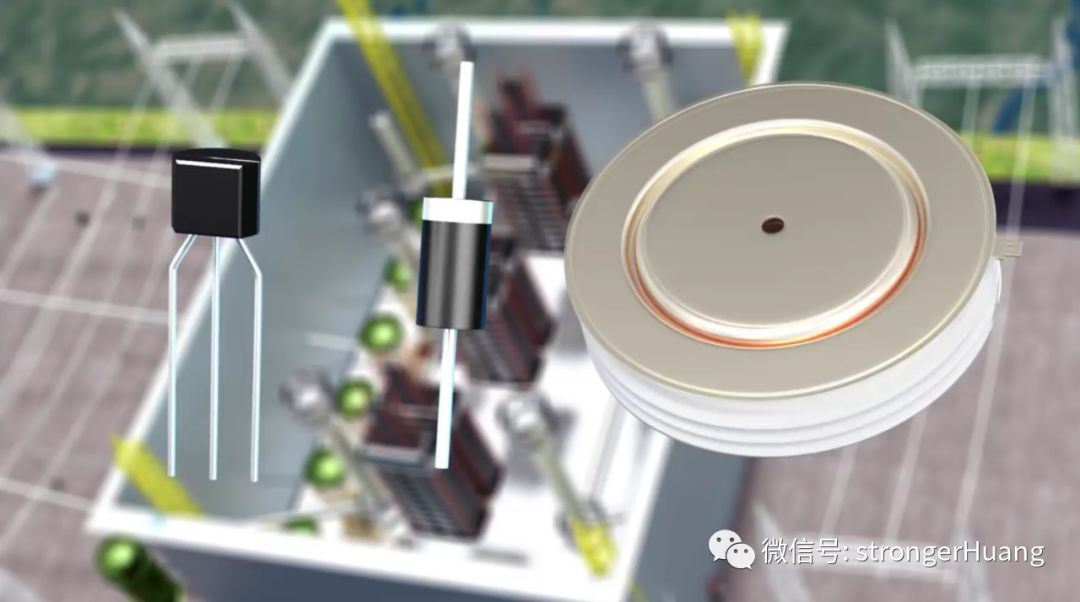

如下图，不同的半导体开关器件，例如二极管和晶体管。同样和这些器件一样，晶闸管也是一种开关器件。所有这些开关装置均由众所周知的硅半导体材料制成，晶闸管由N和P区域的4个交替层组成。
要了解为什么使用晶闸管，让我们看一下普通晶体管BJT）的工作原理。
二、BJT工作原理
BJT：Bipolar Junction Transistor 双极结型晶体管。

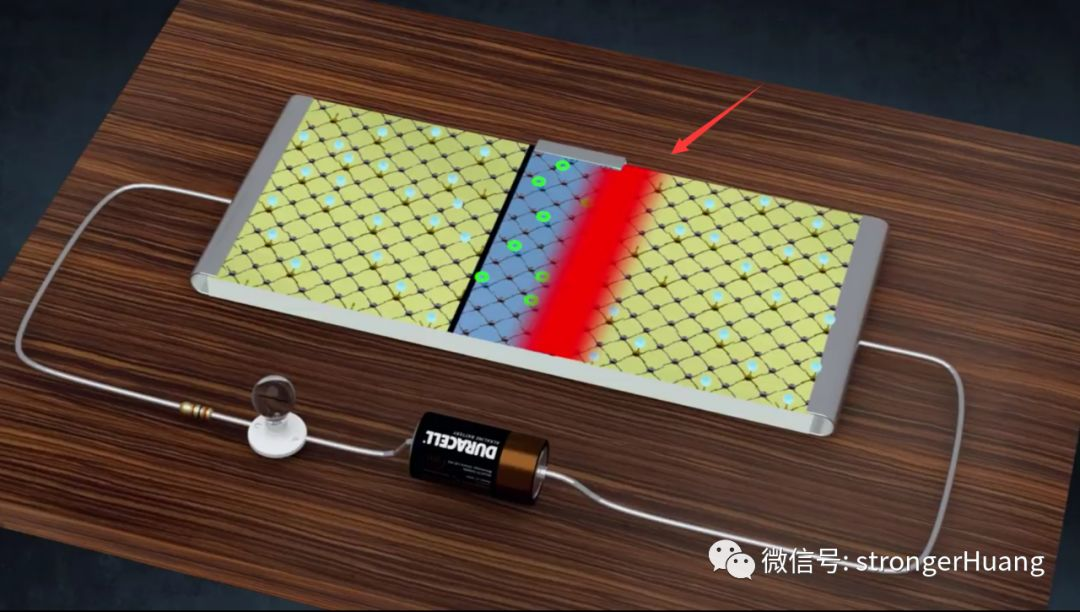

如下图，当连接主电源时，我们会观察到晶体管的一个结点总是反向偏置。

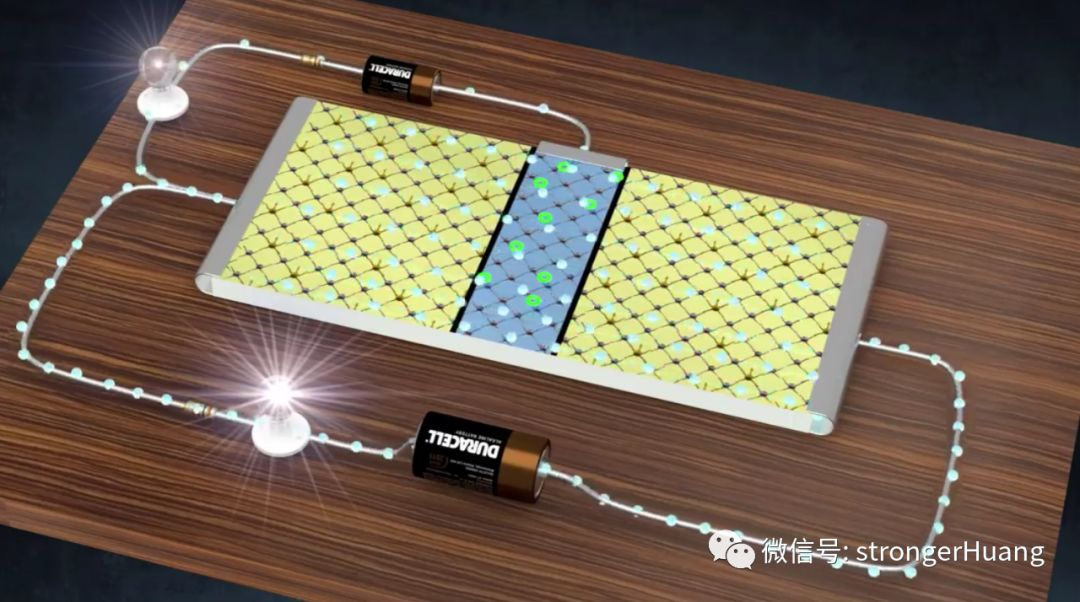

要接通晶体管，我们只需在发射极和基极端子之间连接一个次级电压源，就可以导通晶体管了。如下图：
如果我们移除次级电源，则晶体管将关闭，因为它需要连续的次级电源。
但是，在大功率应用期间（比如发电站），需要连续的基本电流供应，会导致巨大的功率损耗。
为了克服这个问题，1950年，William Shockley提出了一种非常有趣的电源开关，称为晶闸管。
在晶闸管中，与晶体管不同，不需要这种连续的次级电源。触发后，即使你移除次级电源，晶闸管仍将继续工作（如下图）。
要了解晶闸管的工作原理，需要了解一下晶体管的工作原理：
三、晶闸管工作原理
有了晶体管的基础知识，我们就可以了解晶闸管的工作原理。

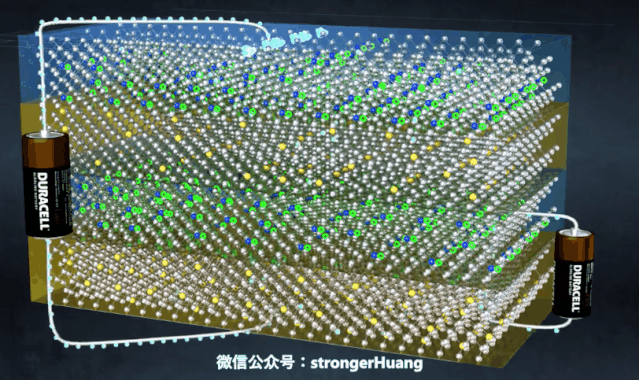

如果硅结构晶片掺杂有四种交替形式的P和N型，则会产生晶闸管。在此，耗尽区的形成也发生在结处。无论采用哪种方式在晶闸管中施加电压，总会有至少一个反向偏置结，如下图：
门极触发

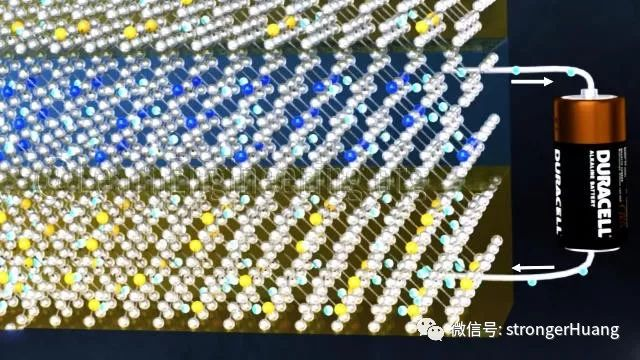

在晶闸管中，一种有效且流行的方法称为“门极触发”。我们将次级电源连接到栅极和阴极端子。该次级电源将大量电子注入P区域。随着该过程的继续，P区变得充满电子，如下图：
现在，电子已成为该区域的多数电荷载流子。简而言之，P区域最终成为N区域，这个新的N区域将导致耗尽区域自动减小。

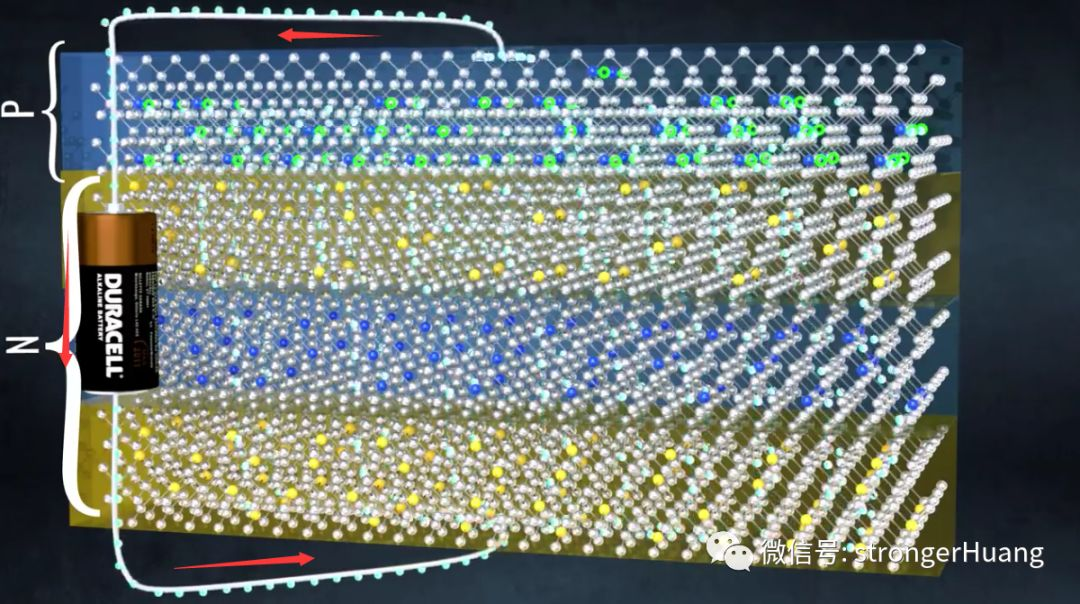

由于P区域已成为新的N区域，由于栅极触发，底侧的三个区域共同成为一个大N区域。现在，晶闸管的结构看起来像一个PN结二极管。
四、如何关闭晶闸管？

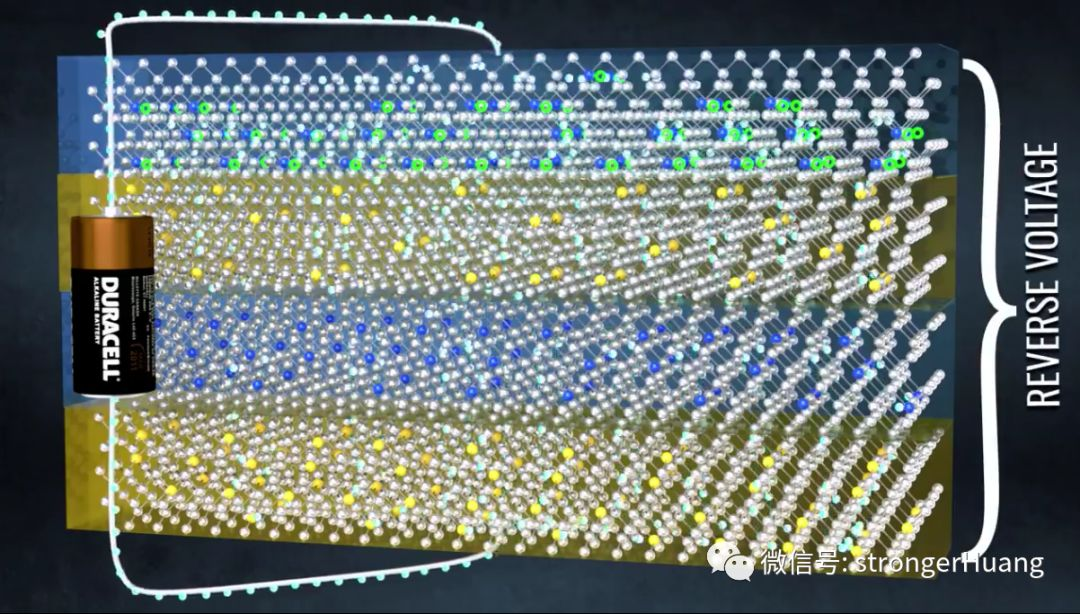

关闭晶闸管的方法是在晶闸管两端施加反向电压，如下图：

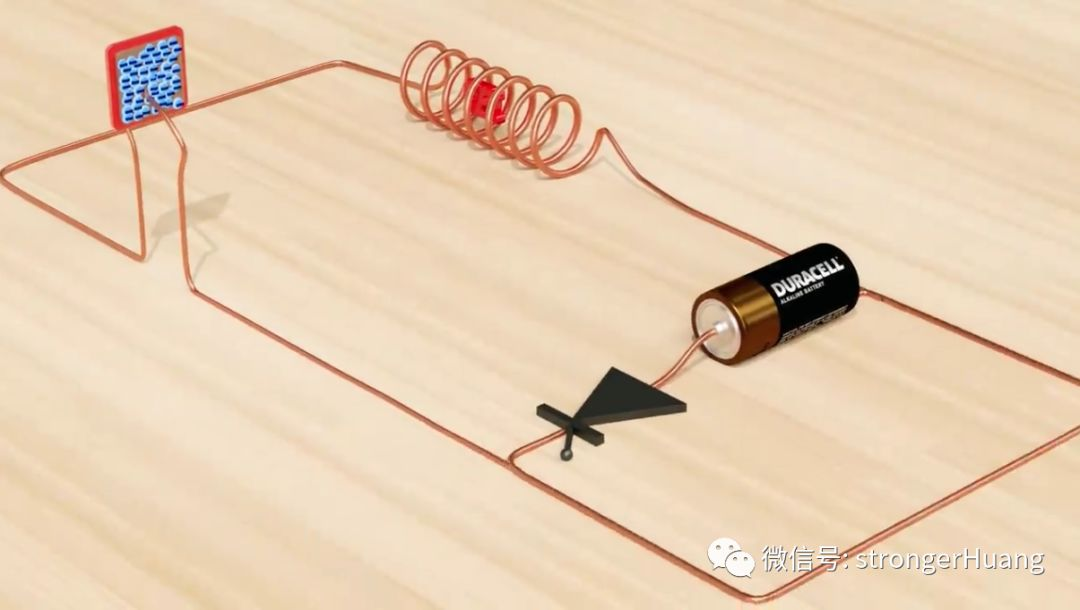

实现此目的的最有效方法是使用LC振荡器。在LC振荡器中，能量交换发生在电容器和电感器之间。
晶闸管的工作原理相比前面讲述的三极管要复杂一点，为了方便大家理解，我从Youtube下载了learnengineering提供的视频（并附带字幕）：
