1)单步平行泊车
单步平行泊车的方式为:当泊车空间足够大时,车辆采用后退方式进入车位并到达停放点,泊车结束时车身与车位平行且方向盘回正,单步平行泊车的示意图如下所示。
(图片来源于参考文献)

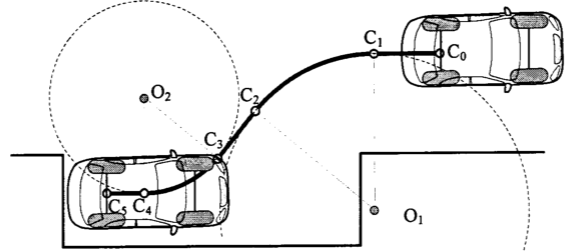

如下图所示,采用“圆弧-直线”的单步平行泊车路径为直线C0C1、圆弧C1C2、直线C2C3、圆弧C3C4和直线C4C5,当泊车空间较小时,直线C0C1、C2C3、C4C5的长度可以缩短为0,此时路径由两段圆弧相切组成。
(图片来源于参考文献)
2)两步平行泊车

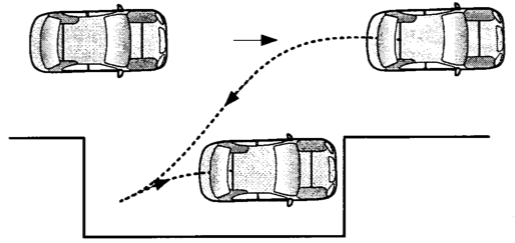

当泊车空间较小时,无法实现单步平行泊车,需采用两步泊车方式,如下图所示,车辆与车位保持一定角度后退进入车位,然后再向前行驶调整车辆与车位的夹角使车辆与车位平行。
(图片来源于参考文献)
如下图所示,采用“圆弧-直线”的两步平行泊车路径为:车辆从C0点出发,经过直线C0C1、圆弧C1C2、直线C2C3、圆弧C3C4、直线C4C5后退进入车位,然后前进行驶沿直线C5C4、圆弧C4C6、直线C6C7调整车身与车位的夹角,最终车辆与车位平行,当泊车空间较小时,上述直线段可以缩减为0。
(图片来源于参考文献)
需要注意的是,“圆弧-直线”路径存在曲率突变的情况,这就需要在泊车过程中停车原地打方向盘。
参考文献:
李红,自动泊车系统路径规划与跟踪控制研究,湖南大学博士学位论文,2014
