STM32单片机基础14——使用硬件I2C读取环境光强度传感器数据（BH1750）

本篇详细的记录了如何使用STM32CubeMX配置STM32L431RCT6的硬件I2C外设读取环境光强度传感器数据（BH1750）。

1. 准备工作

硬件准备

• 开发板

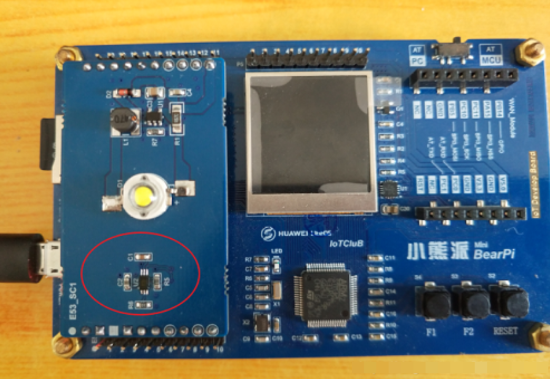

  首先需要准备一个开发板，这里我准备的是STM32L4的开发板（BearPi）：

• BH1750模块
  BH1750FV1是两线式串行总线接口（IIC）的16位数字输出型环境光强度传感器，利用它的高分辨率可以探测较大范围内的光照强度变化（1lx - 65535lx）。

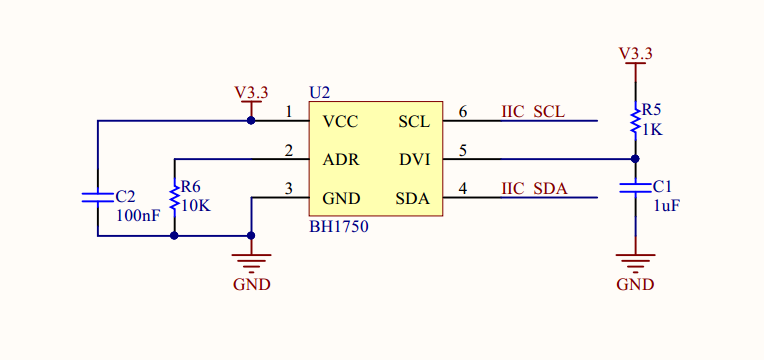

BH1750的原理图如下：

软件准备

• 需要安装好Keil - MDK及芯片对应的包，以便编译和下载生成的代码；

Keil MDK和串口助手的安装包都可以关注“小熊派开源社区”微信公众号，在资料教程一栏中可获取安装包。

2.生成MDK工程

选择芯片型号

打开STM32CubeMX，打开MCU选择器：

搜索并选中芯片STM32L431RCT6:

配置时钟源

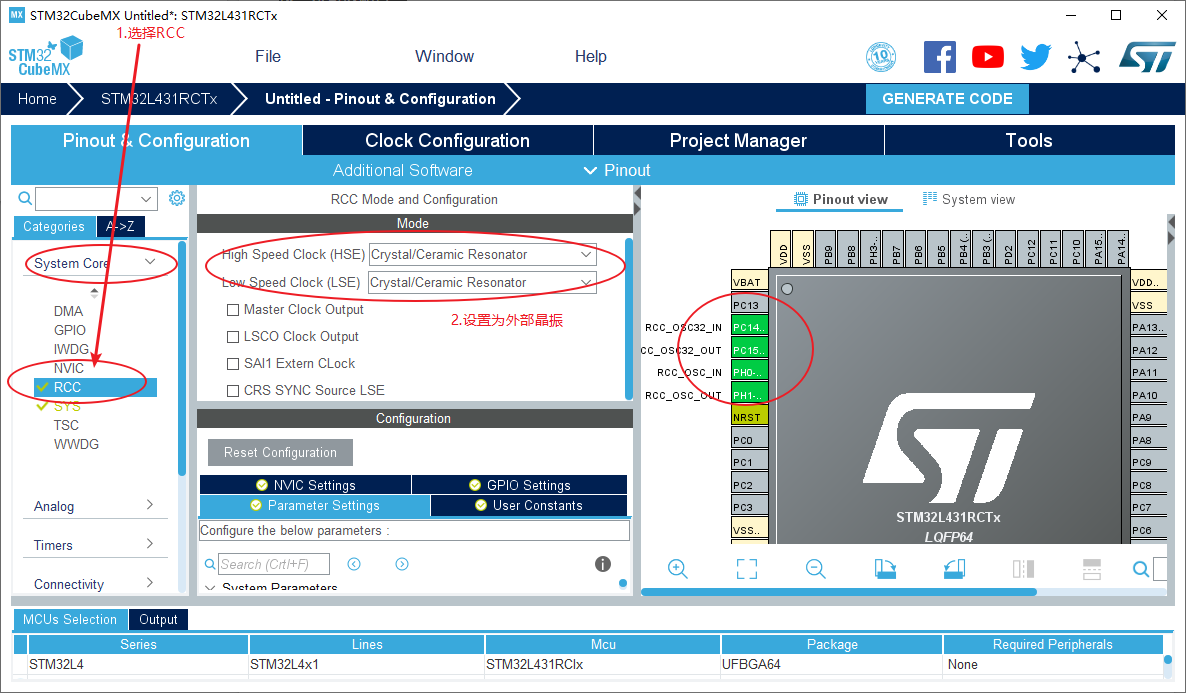

• 如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
• 如果使用默认内部时钟（HSI），这一步可以略过；

这里我都使用外部时钟：

配置串口

小熊派开发板板载ST-Link并且虚拟了一个串口，原理图如下：

这里我将开关拨到AT-MCU模式，使PC的串口与USART1之间连接。

接下来开始配置USART1：

配置硬件I2C

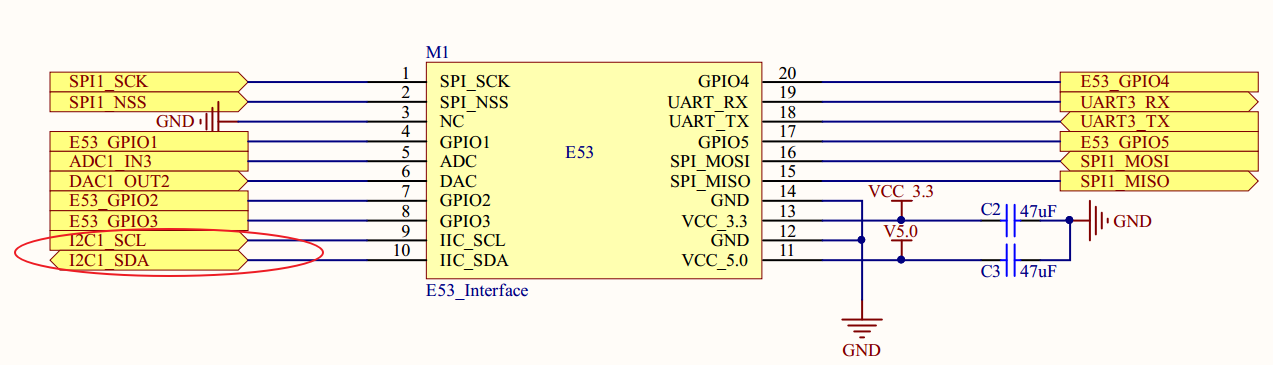

首先查看小熊派开发板的原理图，确定EEPROM接在哪个I2C接口上，如图：

接下来开始配置I2C接口1：

配置时钟树

STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：
