Linux驱动开发07：【设备树】分析nanopi设备树，添加I2C子节点

介绍

本节简单介绍一下设备树，然后对nanopi的设备树文件进行分析。为了真正地体会设备树的用法，我们在现有设备树的I2C节点中尝试添加一个mpu6050的子节点，然后在nanopi的文件系统中尝试访问该节点，以验证是否添加成功。下一节会修改mpu6050的I2C驱动，使之支持该节点。

设备树简介

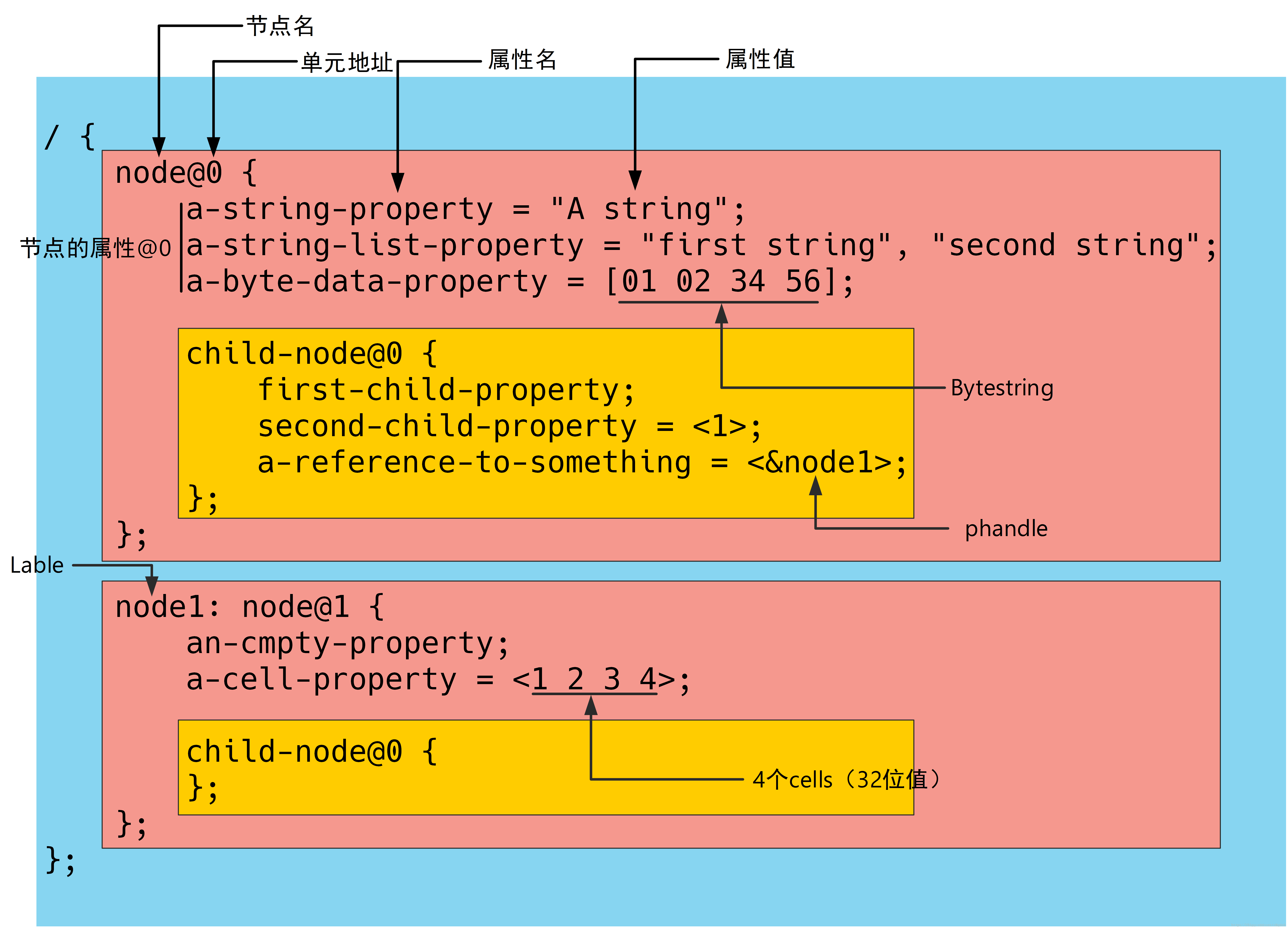

设备树文件是一种板级描述文件，该文件由一系列的节点和子节点组成，用于描述CPU内部资源和板级外设资源。CPU内部资源是指CPU中包含的外设，如I2C控制器、SPI控制器、GPIO控制器等。板级外设是指PCB上包含的硬件资源，如LED灯、按键、I2C外设、SPI外设等。盗一张图说明一个设备树的基本组成（出处：https://blog.csdn.net/smcdef/article/details/77387975）

图中，\为根节点，而\ { ... }中就是整个文件包含的内容，可以看出根节点中包含了两个子节点:node@0和node@1，其中节点的名称可以一致，只要单元地址不一致即可。
子节点拥有有自己的属性，同时中也可以包含自己的子节点。属性的作用范围在整个节点的范围内，如果其子节点未申明，那么默认和根节点使用相同的属性。这里child-node@0就是node@0的子节点，同时子节点又拥有自己的属性。
注意node@1的前面有一个叫做node1的标签，其作用就是给该节点一个标号以供其他地方引用。这里node1就被引用到了child-node@0的属性中：a-reference-to-something = <&node1>。其中&node1叫做phandle

分析nanopi设备树

设备树文件的后缀有.dts和.dtsi，其中.dtsi包含了不同型号电路板中相同的资源，可以被.dts文件包含，类似于c语言的头文件。dtc是设备树编译器（Device Tree Compiler）的缩写，一般linux内核中自带dtc，.dts文件被dtc编译后会生成.dtb文件，该文件就是设备树的二进制文件，可以被内核读取并解析。

为了更清楚地说明问题，这里使用了nanopi-air的设备树为例进行讲解。作者水平有限，只介绍自己理解的部分。nanopi-air的设备树文件在arch/arm/boot/dts/目录中，其中相关的文件是：

sun8i-h3-nanopi-neo-air.dts
sun8i-h3-nanopi.dtsi
sun8i-h3.dtsi
sunxi-h3-h5.dtsi

第一个文件是对nanopi-air特定资源的描述，第二个文件是对nanopi系列特定资源的描述，第三文件是对全志h3芯片的特定描述，第四个文件是对全志h3-h5芯片通用资源的描述。可见一层一层由特定到通用。打开最后一个文件，可以看到如下层次结构：

/ {interrupt-parent = <&gic>;#address-cells = <1>;#size-cells = <1>;clocks {#address-cells = <1>;#size-cells = <1>;ranges;...};soc {compatible = "simple-bus";#address-cells = <1>;#size-cells = <1>;ranges;...pio: pinctrl@01c20800 {/* compatible is in per SoC .dtsi file */reg = <0x01c20800 0x400>;interrupts = <GIC_SPI 11 IRQ_TYPE_LEVEL_HIGH>,<GIC_SPI 17 IRQ_TYPE_LEVEL_HIGH>,<GIC_SPI 23 IRQ_TYPE_LEVEL_HIGH>;clocks = <&ccu CLK_BUS_PIO>, <&osc24M>, <&osc32k>;clock-names = "apb", "hosc", "losc";gpio-controller;#gpio-cells = <3>;interrupt-controller;#interrupt-cells = <3>;...};...i2c0: i2c@01c2ac00 {compatible = "allwinner,sun6i-a31-i2c";reg = <0x01c2ac00 0x400>;interrupts = <GIC_SPI 6 IRQ_TYPE_LEVEL_HIGH>;clocks = <&ccu CLK_BUS_I2C0>;resets = <&ccu RST_BUS_I2C0>;pinctrl-names = "default";pinctrl-0 = <&i2c0_pins>;status = "disabled";#address-cells = <1>;#size-cells = <0>;};...r_pio: pinctrl@01f02c00 {compatible = "allwinner,sun8i-h3-r-pinctrl";reg = <0x01f02c00 0x400>;interrupts = <GIC_SPI 45 IRQ_TYPE_LEVEL_HIGH>;clocks = <&apb0_gates 0>, <&osc24M>, <&osc32k>;clock-names = "apb", "hosc", "losc";resets = <&apb0_reset 0>;gpio-controller;#gpio-cells = <3>;interrupt-controller;#interrupt-cells = <3>;...};...gic: interrupt-controller@01c81000 {compatible = "arm,gic-400";reg = <0x01c81000 0x1000>,<0x01c82000 0x2000>,<0x01c84000 0x2000>,<0x01c86000 0x2000>;interrupt-controller;#interrupt-cells = <3>;interrupts = <GIC_PPI 9 (GIC_CPU_MASK_SIMPLE(4) | IRQ_TYPE_LEVEL_HIGH)>;};};
};

首先，可以看到根节点下只有两个子节点：clock和soc，而这两个节点下又分别有许多子节点。根节点下除了子节点外的内容就是该节点的属性，这里根节点的属性是：

interrupt-parent = <&gic>;
#address-cells = <1>;
#size-cells = <1>;

第一个interrupt-parent是指中断控制器，这里<&gic>是指引用gic这个标签，我们找到这个标签，在soc的子节点下，有个中断控制器节点interrupt-controller@01c81000，所以这里表示根节点下使用这个中断控制器。根据之前提到的属性作用范围为整个节点，就是说子节点如果不特别声明，那么默认使用这个中断控制器。

剩下两个属性是指子节点的reg（寄存器）属性的address个数和size个数，这一点下面再说明。

我们重点看soc下的子节点，首先看soc的属性：

compatible = "simple-bus";
#address-cells = <1>;
#size-cells = <1>;
ranges;

这里出现一个新属性是compatible，和字面意思一样，表示该节点的兼容性，该属性在内核识别设备树节点时将会起到重要作用。这里该属性的值为”simple-bus”，这表示该节点是一个总线，该总线就是CPU总线，在CPU总线上挂接有各种片上外设，如内存、网络控制器、GPIO控制器、I2C控制器等。这些外设都有一个地址，CPU通过这个地址来访问外设。

内核在解析设备树时遇到”simple-bus”时，会继续解析这个节点的子节点，并将各个子节点注册为一个platform_device放到platform_bus_type中。这一点下一节再通过代码来分析。

再来看pinctrl@01c20800这个子节点，这个节点的属性如下：

reg = <0x01c20800 0x400>;
interrupts = <GIC_SPI 11 IRQ_TYPE_LEVEL_HIGH>,<GIC_SPI 17 IRQ_TYPE_LEVEL_HIGH>,<GIC_SPI 23 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&ccu CLK_BUS_PIO>, <&osc24M>, <&osc32k>;
clock-names = "apb", "hosc", "losc";
gpio-controller;
#gpio-cells = <3>;
interrupt-controller;
#interrupt-cells = <3>;

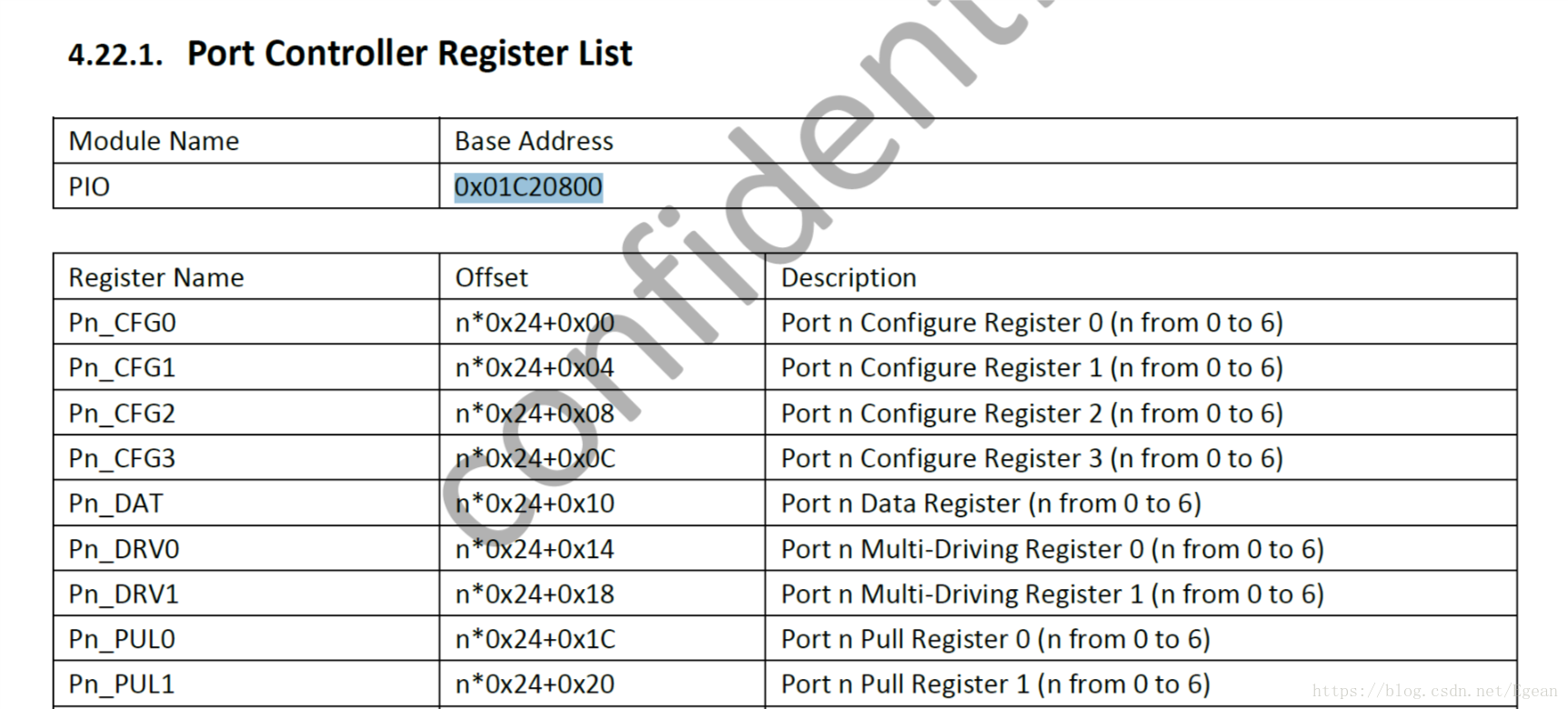

注意reg属性，这个属性由两部分构成，一部分是address，另一部分是size，因为它的父节点soc的#address-cells = <1>; #size-cells = <1>;，所以address和size都只有一个，可以判断这里address=0x01c20800, size=0x400，意思是这个子节点从的地址0x01c20800开始，到0x01c20c00结束。这一点可以对应全志H3芯片的数据手册找到相应的内容：

从图中可以看到这个节点是一个GPIO控制器，地址正是从0x01c20800开始的，和上面分析一致，另外该GPIO控制器控制的是PA, PC~PG总共6个bank，分别用0, 2~6表示（注意没有PB端口），每个bank拥有32个pin，这一点可以查看数据手册得知。

该节点还拥有gpio-controller属性，表示该节点是一个GPIO控制器，#gpio-cells = <3>表示使用该GPIO控制器时需要3个参数，三个参数分别表示什么内容需要查看binding文档。该文档在

Documentation/devicetree/bindings/pinctrl/allwinner,sunxi-pinctrl.txt

其中有一段话介绍了三个参数的意义：

Consumers that would want to refer to one or the other (or both) should provide through the usual *-gpios and interrupts properties a cell with 3 arguments, first the number of the bank, then the pin inside that bank, and finally the flags for the GPIO/interrupts.

第一个数字表示bank号，第二个数字表示pin编号，第三个数字表示flag，稍后我们会用到这三个参数。

再来看i2c节点，该节点名称为i2c@01c2ac00，属性如下：

compatible = "allwinner,sun6i-a31-i2c";
reg = <0x01c2ac00 0x400>;
interrupts = <GIC_SPI 6 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&ccu CLK_BUS_I2C0>;
resets = <&ccu RST_BUS_I2C0>;
pinctrl-names = "default";
pinctrl-0 = <&i2c0_pins>;
status = "disabled";
#address-cells = <1>;
#size-cells = <0>;

这是一个i2c控制器（适配器），注意compatible属性，该属性也非常重要，后期内核通过识别该字符串来加载i2c_adapter到i2c总线上。地址范围是0x01c2ac00到0x01c2b000

这里有个属性是status="disabled"表示该控制器是关闭状态。#address-cells = <1>; #size-cells = <0>;表示了其子节点reg属性的构成就只有一个address。

添加mpu6050子节点

分析了sunxi-h3-h5.dtsi文件，我们写一个最简单的设备树节点。直接打开sun8i-h3-nanopi-neo-air.dts文件，该文件间接包含了sunxi-h3-h5.dtsi文件。在该文件下找到&i2c这个phandle。

&i2c0 {status = "okay";
};

注意这里&i2c0不是表示子节点，而是一个phandle，该phandle就是sunxi-h3-h5.dtsi文件中的i2c控制器，这里表示引用该i2c控制器，然后将其status属性改为”okay”。由于mpu6050是挂在i2c总线上的，因此需要在i2c控制器下增加子节点，如下所示增加子节点：

&i2c0 {status = "okay";imu@68 {compatible = "inv,mpu6050";reg = <0x68>;};
};

其中imu是该子节点的类型，@68表示该节点的地址是68，这里因为是i2c总线，所以表示i2c从机地址。compatible = "inv,mpu6050"用于在驱动中匹配该i2c设备，其中”inv”表示生产厂商，”mpu6050”表示器件型号。

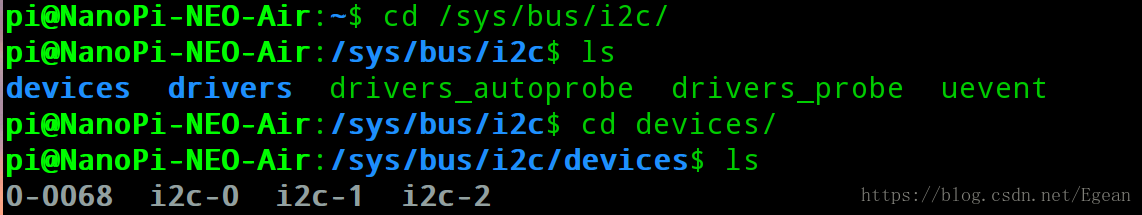

重新编译设备树，在内核目录执行make dtbs ARCH=arm CROSS_COMPILE=arm-linux-，然后将编译出的.dtb文件拷贝到nanopi的SD卡当中，重新启动nanopi，如果设备树解析成功，则在/sys/bus/i2c/device目录下会多出一个0-0068的目录：

进入该目录中的of_node目录，然后读取其中的三个文件可以看到我们定义的属性值。

我们读取reg时得到的是”h”，它的ASCII码正是0x68。
