看论文时经常遇到FLOPS and the number of parameters，不是很清楚是个什么东西，这篇文章给了一定的说明。
原文链接：https://blog.csdn.net/sinat_34460960/article/details/84779219

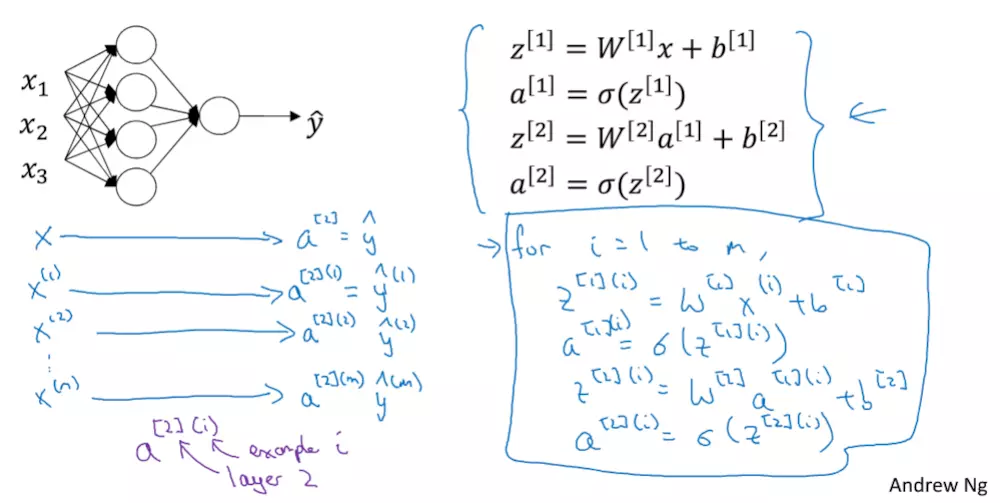

在这之前我们先看一下CNN的前向传播计算公式，便于理解什么是parameters和FLOPs，这里参考Andrew老师课堂上的课件，如下：

前向传播过程其实就是将输入或上层输出左乘以一个 $W$ ，然后加上一个 $b$ ，最后使用合适的 $\sigma$ 函数进行激活的过程，结果便是下层的输入或是最终的输出，多层网络就不断重复这个过程。

如果要让网络自己学习到输入数据中的良好特征，一般而言就需要搭建较复杂的网络，也就是包含更多的层，更大的层，更复杂的层等等。这基本是一个正相关的过程，即隐藏在数据中的特征越高层，网络就要越复杂，当然这个复杂是有一个合适的度的，不然就存在欠拟合和过拟合的问题了。

于是这就会产生一些实践上的问题，一是这个复杂的网络到底需要多少参数才能定义它？二是数据过一遍这么复杂的网络需要多大的计算量呢？这也分别就是我们今天要讨论的两个量：parameters和FLOPs。

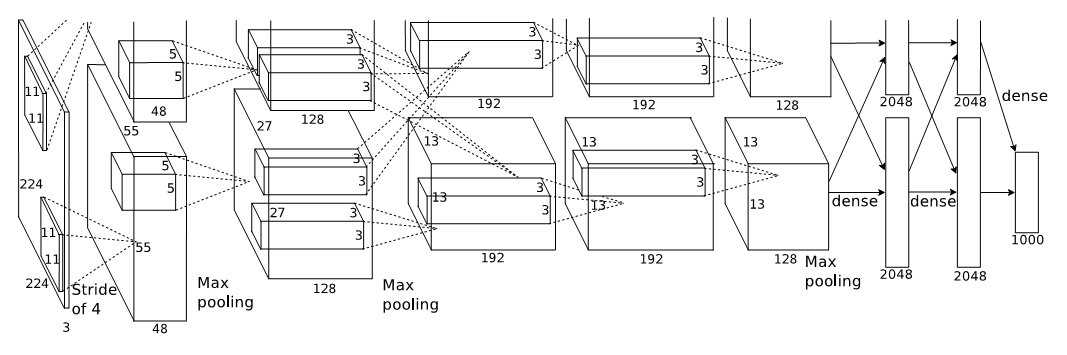

在本文中，我们以下图的AlexNet网络模型来说明在CNN中二者的计算过程：

parameters

从Andrew的前向传播PPT中，我们可以知道CNN中的parameters分为两种： $W$ 和 $b$ ，注意这里 $W$ 是大写，表示一个矩阵，也因此它相比 $b$ ，既含有更多的信息，同时也是parameters的主要部分。

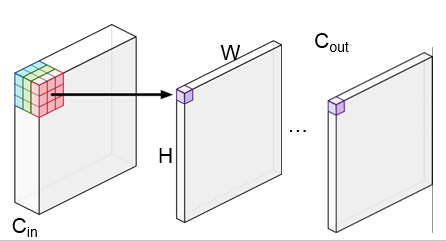

在AlexNet模型结构图中，每个大长方体中的小长方体就是 $W$ ，它是大小为 $[K_h, K_w, C_{in}]$ 的三维矩阵，其中 $K_h$ 表示卷积核（filter或kernel）的高度， $K_w$ 表示卷积核的宽度， $C_{in}$ 表示输入的通道数（Channels），一般情况下， $K_h$ 和 $K_w$ 的大小是一样的，且一般比较小，3、5、7之类。

同时由于CNN特点，我们知道，一个卷积核在输入数据上从左往右、从上往下扫一遍，便会计算出很多个前向传播的值，这些值就会按原来相对位置拼成一个feature map，当然一个卷积核提取的信息太过有限，于是我们需要 $N$ 个不同的卷积核各扫数据，于是会产生 $N$ 个feature map，这 $N$ 个feature map在拼在一起就是这一层的输出，也是一个三维矩阵，即大长方体。设每个卷积核扫一遍之后输出的高度和宽度分别为 $H, W$ （注意区分两个 $W$ ），同时 $N$ 就是输出的通道数，记作 $C_{out}$ ，则输出矩阵大小为 $[H, W, C_{out}}]$ 。

例如在从AlexNet图中左边第一个大长方体（输入图片）到第二个大长方体（图中是两个并列小长方体，这是作者分布式训练的需要，这里分析时可以将二者并起来看）这个过程，即是从 $[H, W, C_{in}] = [224, 224, 3]$ 的矩阵，经过 $[K_h, K_w, C_{in}] = [11, 11, 3]$ 的卷积核，变为 $[H, W, C_{out}] = [55, 55, 48+48]$ 的矩阵的过程。

注意到两个特点，一是 $W$ 是一个三维矩阵，通道数始终和输入数据保持一致，所以实际是二维空间的扫描，二是 $W$ 在扫描的过程中是不变的，即一个卷积核是扫一遍数据而不是某个点。于是对于AlexNet模型的第一层卷积， $W$ 的大小是 $[K_h, K_w, C_{in}] = [11, 11, 3]$ ，个数是 $N$ ，也就是 $C_{out} = 96$ ，于是这一个卷积层的parameters中权重的个数为 $(K_h * K_w * C_{in}) * C_{out} = (11 * 11 * 3) * 96 = 34,848$ 。

另外对于 $b$ ，从前向传播公式可以看出，和 $W$ 是一一对应的，维度也和 $W$ 是对应的，即 $[C_{out}, ]$ ，还是对于AlexNet的第一个卷积层，parameters中偏置的个数为 $C_{out} = 96$ 。

于是我们可以总结出规律：对于某一个卷积层，它的parameters个数为： $(K_h * K_w * C_{in}) * C_{out} + C_{out}$ ，参数定义同上文。

刚才讲的都是对于卷积层的，对于全连接层，比如AlexNet的后三层，其实要更简单，因为这实际是两组一维数据之间（如果是卷积层过度到全连接层，如上图第5层到第6层，会先将第5层三维数据flatten为一维，注意元素总个数未变）的两两连接相乘，然后加上一个偏置即可。所以我们也可以总结出规律：对于某个全连接层，如果输入的数据有 $N_{in}$ 个节点，输出的数据有 $N_{out}$ 个节点，它的parameters个数为： $N_{in} * N_{out} + N_{out}$ 。如果上层是卷积层， $N_{in}$ 就是上层的输出三维矩阵元素个数，即三个维度相乘。

FLOPs

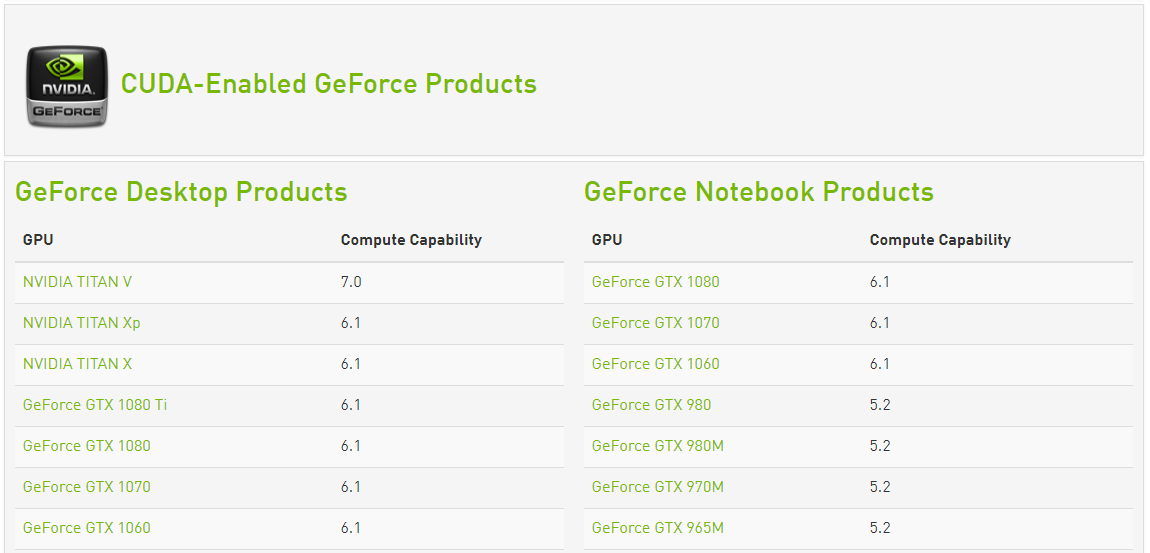

首先介绍一个很形似的概念——FLOPS：全称是floating point operations per second，意指每秒浮点运算次数，即用来衡量硬件的计算性能，比如nvidia官网上列举各个显卡的算力（Compute Capability）用的就是这个指标，如下图，不过图中是TeraFLOPS，前缀Tera表示量级：MM，2^12之意。

这里我们讨论的FLOPs全称是floating point operations，即表示浮点运算次数，小s后缀是复数的缩写，可以看做FLOPS在时间上的积分，区别类似速度和时间。

同样从Andrew的前向传播PPT中，我们也可以看到，这里的浮点运算主要就是 $W$ 相关的乘法，以及 $b$ 相关的加法，每一个 $W$ 对应 $W$ 中元素个数个乘法，每一个 $b$ 对应一个加法，因此好像FLOPs个数和parameters是相同的。

但其实有一个地方我们忽略了，那就是每个feature map上每个点的权值是共享，这是CNN的一个重要特性，也可以说是优势（因此才获得特征不变性，以及大幅减少参数数量），所以我们在计算FLOPs是只需在parameters的基础上再乘以feature map的大小即可，即对于某个卷积层，它的FLOPs数量为： $[(K_h * K_w * C_{in}) * C_{out} + C_{out}] * (H * W) = num\_params * (H * W)$ ，其中 $num\_params$ 表示该层参数的数目。

还是里AlexNet网络第一卷积层为例，它的FLOPs数目为： $[(11 * 11 * 3) * 96 + 96] * (55 * 55) = 105,705,600$ 。

对于全连接层，由于不存在权值共享，它的FLOPs数目即是该层参数数目： $N_{in} * N_{out} + N_{out}$ 。

小结

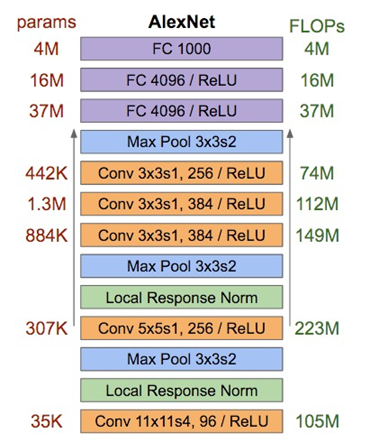

运用上面的规律，我们便可以很轻松地计算出AlexNet网络的parameters和FLOPs数目，如下图（来自网络，出处已不可考）：

这里不再重复举例。但是其中就是有一个地方和我算的有出入：第四卷积层的FLOPs数目，我计算是： $1.3M * 13 * 13 = 219.7M$ ，图中是 $112M$ 。

最后还要说一点关于FLOPs的计算，在知乎上也有讨论，另外Nvidia的Pavlo Molchanov等人的文章的APPENDIX中也有介绍，由于是否考虑biases，以及是否一个MAC算两个operations等因素，最终的数字上也存在一些差异。但总的来说，计算FLOPs其实也是在对比之下才显示出某种算法，或者说网络的优势，如果我们坚持一种计算标准下的对比，那么就是可以参考的，有意义的计算结果。

参考链接：

均已在文中用超链接显示。
