EPLAN端子符号添加，设备列表和部件汇总表生成

2023-10-10 21:20
文章标签 生成 符号 列表 设备 部件 eplan 端子 汇总表

本文主要是介绍EPLAN端子符号添加，设备列表和部件汇总表生成，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

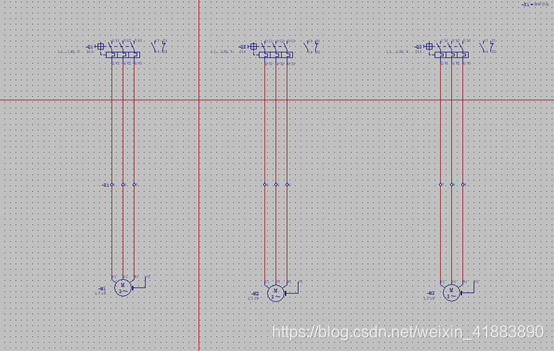

1、 新建一个多线原理图，添加3个电机如下
在这里插入图片描述

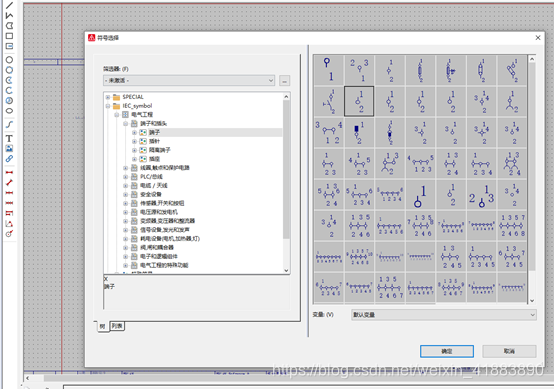

2、 插入—》符号—》端子 选择合适的端子插入
在这里插入图片描述

3、X1代表一个端子排，123456789表示端子，需要平行划过去。如果出现X2则表示为另一个端子排了
、在这里插入图片描述

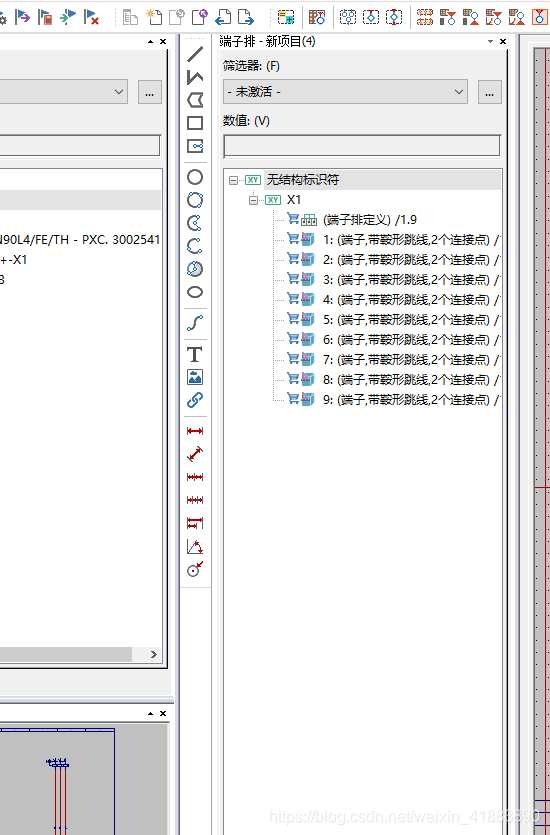

4、 项目管理—》端子排—》端子排导航器
在这里插入图片描述

向右拖，可添加到图纸的备注
在这里插入图片描述

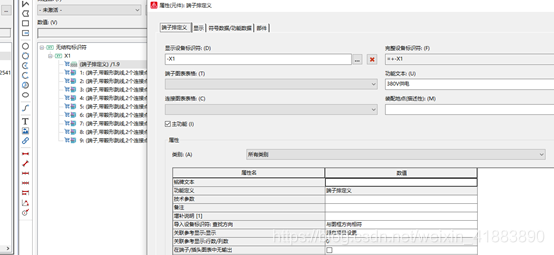

右键—》属性添加端子排注释
在这里插入图片描述

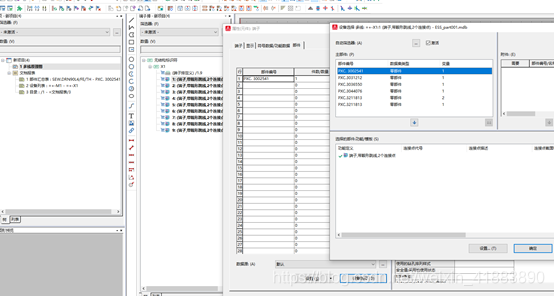

5、全选9个端子—》属性—》部件：设备选择，选择端子对应的型号

在这里插入图片描述

6、一般设备汇总表是汇总端子排，如果要汇总端子，则修改参数：工具—》报表—》生成-
在这里插入图片描述

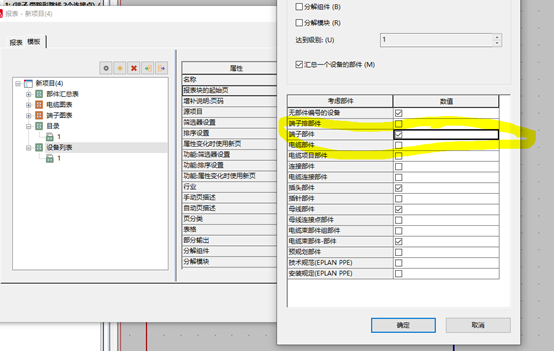

设备列表—》设置，勾选项改变-
在这里插入图片描述

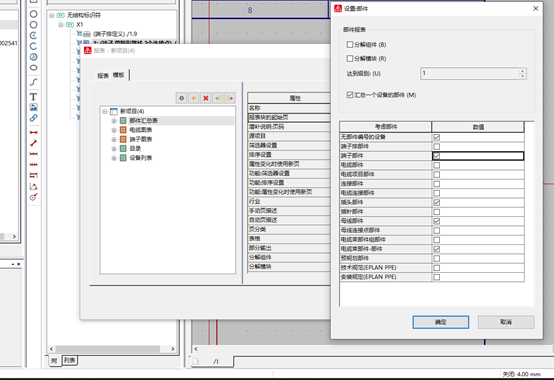

部件汇总表类似操作

在这里插入图片描述

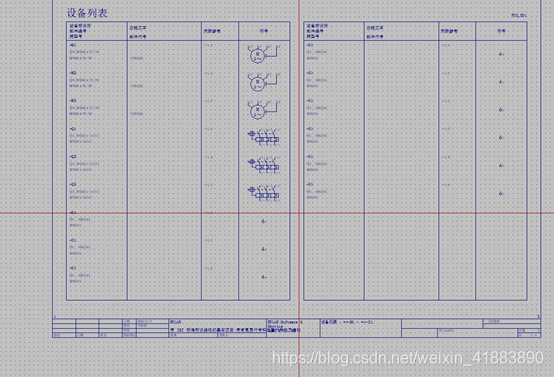

7、完成后如下

在这里插入图片描述

在这里插入图片描述

这篇关于EPLAN端子符号添加，设备列表和部件汇总表生成的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
