【问题】:
使用MAX4741电子开关,前后链路全部断开,测试开关输入侧有50Hz干扰信号,还不是正弦波,像脉冲似的,系统中从开关开始的前级都没有这个干扰信号,测试点之后就有了;我系统中没有220V 等开关电源啊,感觉很奇怪。
【解决方案】:
1、排查硬件电路接线是否OK;
2、排查示波器地线是否断开;
3、排查电源是否有50Hz纹波;
4、若以上排查OK,可确认非硬件电路及设备问题,工频干扰可能来自空间磁场耦合,需想办法滤除;
【排查及验证结果】:
1、1-3 OK,需要滤除50Hz工频干扰;

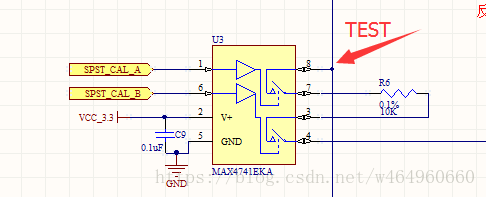

2、受单板布局限制,不想使用陷波器等方案,且使用无源高通滤波器,会滤除有用信号中的直流成分,无法匹配后级电路的输入需求,因此在电子开关的PIN8测试点处 对地加入了10uF陶瓷电容滤除纹波&#
