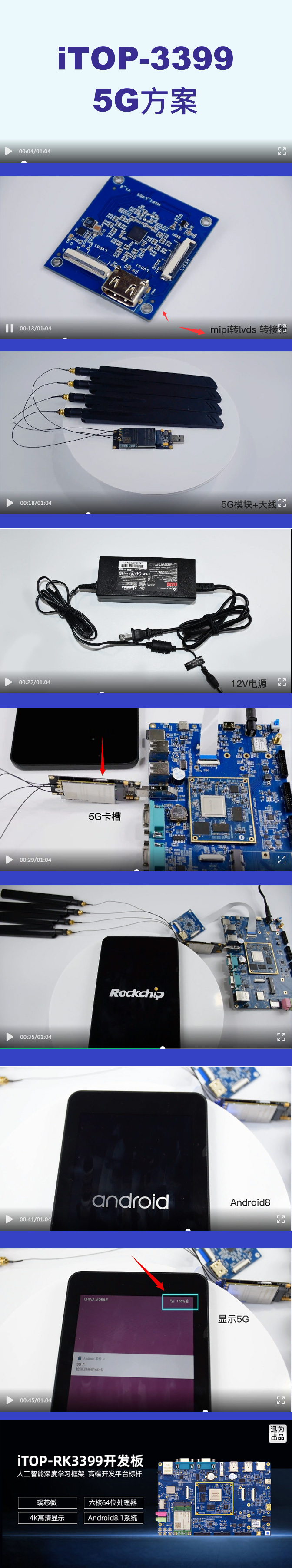

iTOP-3399开发板5G方案展示 |迅为快讯

核心板参数
尺寸：        6.5*5.5cm
高度：        连同连接器在内0.26cm
CPU：        Rockchip RK3399 28纳米HKMG制程 双核Cortex-A72 1.8/2.0GHz；四核Cortex-A53 1.4GHz
内存：        2GB 双通道DDR3(4GB可选)
存储：        16GB EMMC
电源管理：        官方推荐RK808芯片
工作电压：        3.3V供电
系统支持：        Android8.1系统；Ubuntu16.04系统；Debian9系统
接口：        支持双USB3.0 Type-C接口;支持PCIe 2.1 (4 full-duplex lanes );内置低功耗MCU;8路数字麦克风阵列输入
引角扩展：        引出脚多达320个，满足用户各类扩展需求
多媒体：        支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps;1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8)
运行温度：        0度至+80度区间，设备工作正常，运行良好！
应用范围：        可广泛用于人脸识别设备、无人机、机器人、游戏终端、广告机/一体机、金融POS类、车载控制业、云端服务、VOIP视频会议系统、医疗类、安防/监控/警务、工控类、IoT物联网领域、VR等近百行业应用产品。


底板参数
尺寸：        19cm*12cm
PCB板：        4层
POWER：        电直流电源输入接口，12V/2A电源输入
GPS模块：        支持（选配）
SWITCH：        电源开关
WIFI/BT：        双频2.4G/5G WIFI、Bluetooth4.1二合一模块
HDMI接口：        1路 HDMI2.0输出接口
EDP LCD：        1路
Type-C：        1路 Type-C USB3.0接口，兼容OTG功能
MIPI_TX：        1路
TF卡槽：        1个
MIPI_TX/RX：        1路
USB HOST：        4路 USB2.0接口；1路 USB3.0接口；
SPDIF：        光纤输出接口
串口：        2路RS232串口
BUZZER：        1个蜂鸣器
网口：        1路千兆以太网（10/100/1000Mbps）
RTC：        实时时钟
IRDA：        1个
GPIO接口：        20PIN，包括2路 ADC、2路I2C、 5v、3.3v电源和地
SIM卡槽：        1个
LED：        3个
PHONE：        支持耳机输出
PCIE：        PCIE M.2接口
MIC：        支持MIC输入
陀螺仪：        支持
按键：        6个
电子罗盘：        支持
4G模块：        全网通(选配)
GPIO：        20路
CAMERA接口：        CAMERA 1路、MIPI CAMERA 1路
