ArcGIS村庄规划前期CAD图斑整理（附练习数据）

已知数据：CAD图斑文件

使用软件：ArcMap

要求：入库图斑总数必须与边界一致，图斑之间不能交叉，不能重叠，不能有缝隙。

使用场景：村庄规划图斑入库前数据整理

下面开始操作：

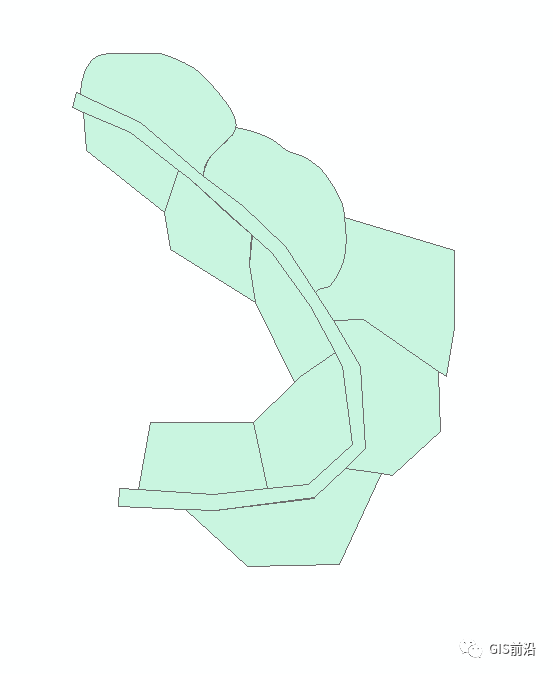

1、 将村子图斑数据添加到数据框内。图片
2、 生成村庄边界

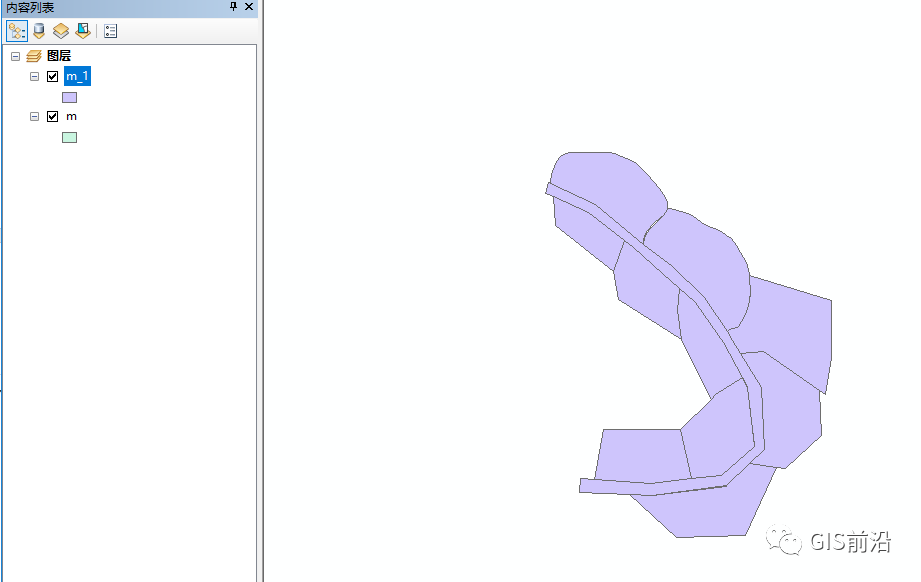

在数据库中复制图斑要素，将复制的要素名为m_1添加到数据框中。图片图片

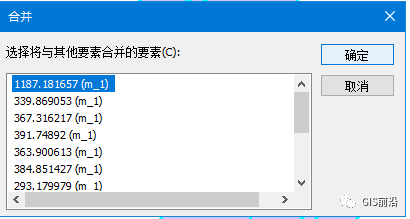

将m隐藏，打开编辑器，全选m_1在编辑器下拉栏中选择合并，点击确定。
这里我们能看出生成的边界有些问题，放大后发现是图斑间有缝隙。

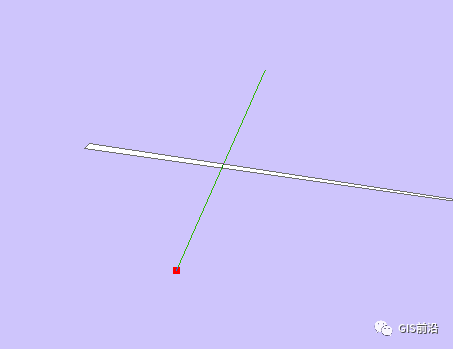

接下来把缝隙填上，点击创建要素选择m_1，选择自动完成会面，然后在图上空白处拉一条线，一定要穿越空白处。图片 图片 图片


完成后的效果如下，这里空隙不多，依次把所有的缝隙全部填上即可。图片

全部填上缝隙后重复步骤2，将图斑再次合并。合并后保存编辑，这里的图案填充仅限在边界上的空隙图斑，如果空隙不在边界上可以无视。

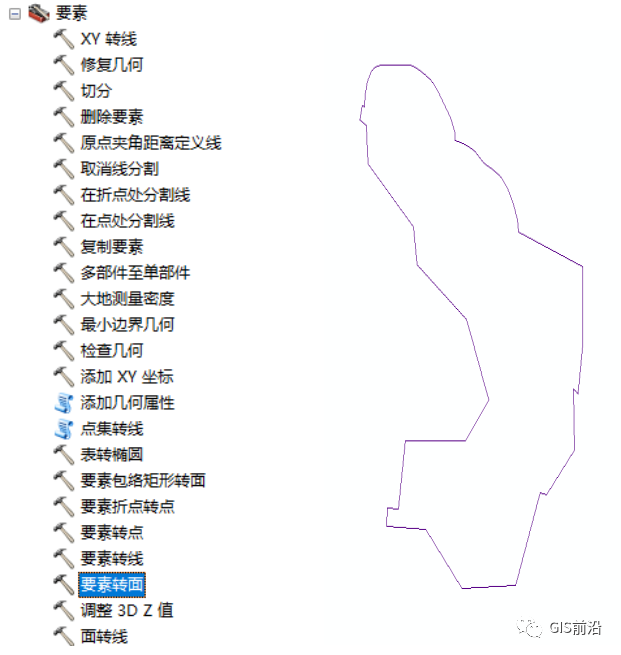

合并好后使用数据管理工具——要素——要素转线，将面要素转为线要素取名为“边界”。如果发边界线内有多余的线，删除即可。

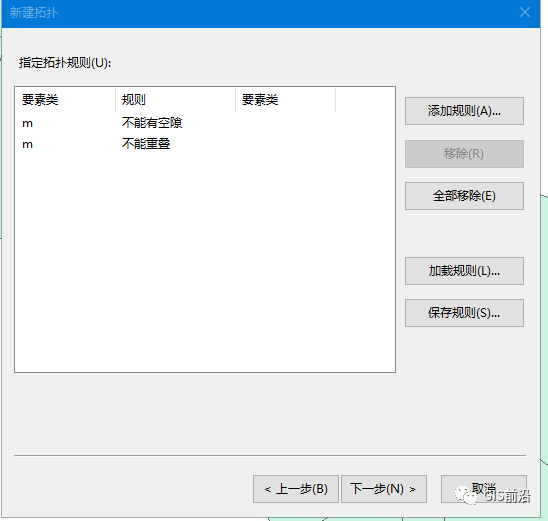

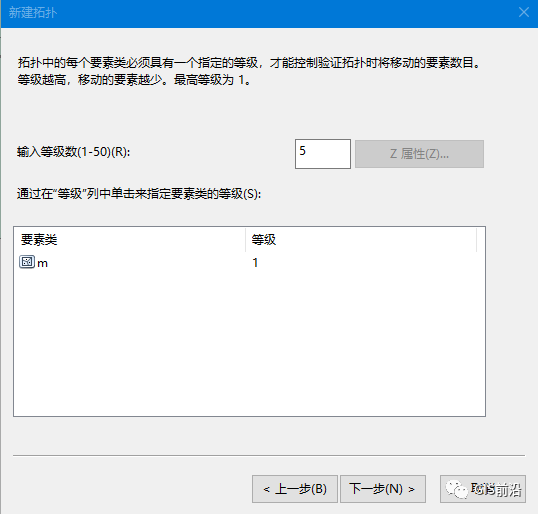

3、 在要素数据集内新建拓扑选择要素m，添加规则为不能有空隙和不能重叠

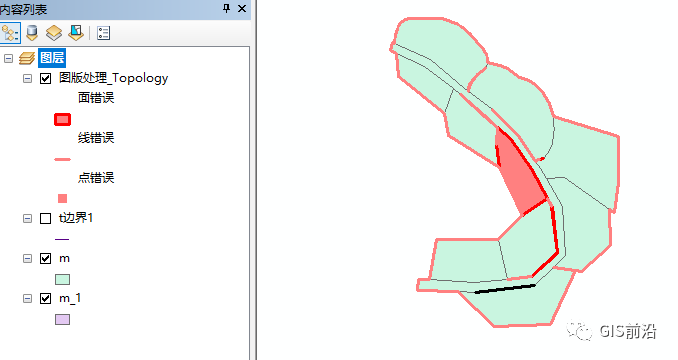

拓扑验证完成后将拓扑添加到数据框内查看拓扑错误，并打开编辑器。

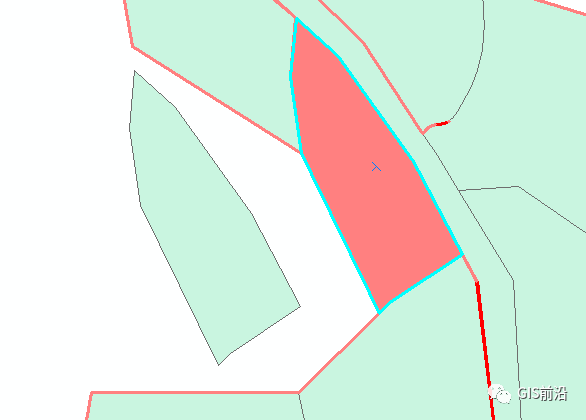

这里我们发现有一处较明显的错误，打开拓扑错误查看器。图片我们发现有重合的面，删除其中一个面即可。

通过错误查看器我们发现图斑之间的空隙错误非常多。这里仅是试验数据，实际工作中会更多。这是由于cad和Arcmap在转换中对于曲线和折线的算法不同。图片
如此多的错误当然不可能一个一个去修改，一来费时，二来费力。

4、 接下来使用擦除工具，输入要素m_1,擦除要素m，输出要素类名称缝隙即图斑间的缝隙图片。
打开编辑器，选择缝隙。我们发现所有的要素未分开，我们使用高级编辑栏中的拆分多部件要素将其打散。

5、 打开编辑器全选缝隙图层要素，将缝隙图层全部要素复制到m图层，然后打开m的属性表，选中这些要素图片

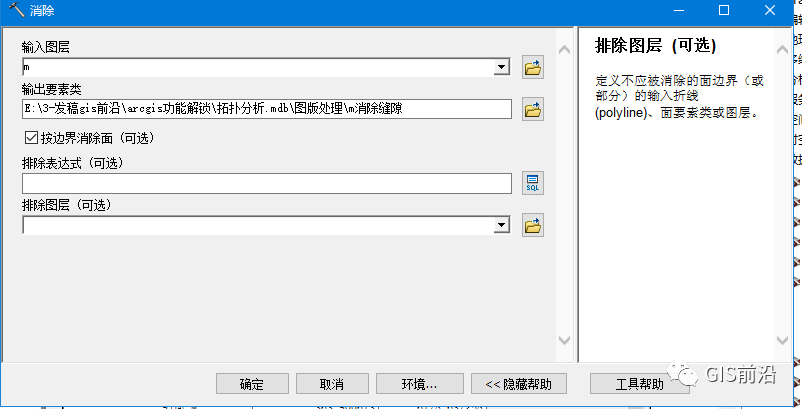

6、 点击数据管理——制图综合——消除

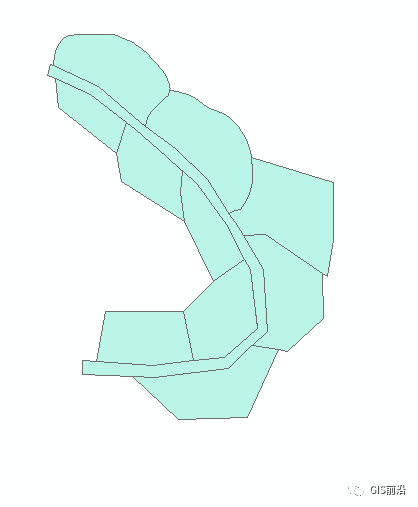

完成后即可得到与村域面积相同且无缝隙的图斑图片
至此图斑数据全部整理完毕，即可达到村庄规划底图要求。
