自定义控件（10）---Canvas的save、restore方法的Stack思想

2024-08-31 23:32
文章标签 自定义 方法 stack canvas 控件 思想 restore save

本文主要是介绍自定义控件（10）---Canvas的save、restore方法的Stack思想，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

裁剪画布（clip系列函数）

protected void onDraw(Canvas canvas) {  // TODO Auto-generated method stub  super.onDraw(canvas);  canvas.drawColor(Color.RED);  canvas.clipRect(new Rect(100, 100, 200, 200));  canvas.drawColor(Color.GREEN);
}
裁剪画布是利用Clip系列函数，通过与Rect、Path、Region取交、并、差等集合运算来获得最新的画布形状。除了调用Save、Restore函数以外，这个操作是不可逆的，一但Canvas画布被裁剪，就不能再被恢复

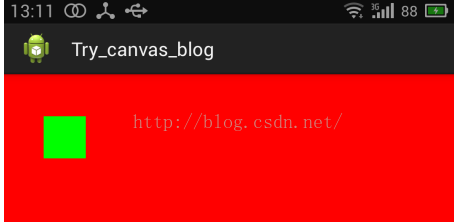

先把背景色整个涂成红色。显示在屏幕上
然后裁切画布，最后最新的画布整个涂成绿色。可见绿色部分，只有一小块，而不再是整个屏幕了



save和saveLayerXXX方法有着本质的区别，saveLayerXXX方法会将所有操作在一个新的Bitmap中进行，而save则是依靠stack栈来进行

如果在上一篇博客里面的自定义view修改下onDraw方法，其他不变

@Overrideprotected void onDraw(Canvas canvas) {/** 保存并裁剪画布填充绿色*/int saveID1 = canvas.save(Canvas.CLIP_SAVE_FLAG);canvas.clipRect(mViewWidth / 2F - 300, mViewHeight / 2F - 300, mViewWidth / 2F + 300, mViewHeight / 2F + 300);canvas.drawColor(Color.YELLOW);/** 保存并裁剪画布填充绿色*/int saveID2 = canvas.save(Canvas.CLIP_SAVE_FLAG);canvas.clipRect(mViewWidth / 2F - 200, mViewHeight / 2F - 200, mViewWidth / 2F + 200, mViewHeight / 2F + 200);canvas.drawColor(Color.GREEN);/** 保存画布并旋转后绘制一个蓝色的矩形*/int saveID3 = canvas.save(Canvas.MATRIX_SAVE_FLAG);canvas.rotate(5);mPaint.setColor(Color.BLUE);canvas.drawRect(mViewWidth / 2F - 100, mViewHeight / 2F - 100, mViewWidth / 2F + 100, mViewHeight / 2F + 100, mPaint);}

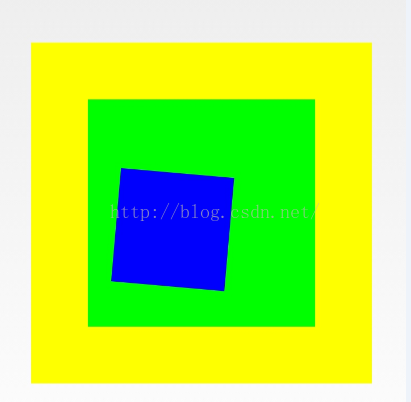

此时，在Canvas内部会有这样的一个Stack栈：


Canvas会默认保存一个底层的空间给我们绘制一些东西，当我们没有调用save方法时所有的绘图操作都在这个Default Stack ID中进行，每当我们调用一次save就会往Stack中存入一个ID，将其后所有的操作都在这个ID所指向的空间进行直到我们调用restore方法还原操作，上面代码我们save了三次且没有restore，stack的结构就如上图所示

此时如果我们继续绘制东西，比如：

@Overrideprotected void onDraw(Canvas canvas) {/** 保存并裁剪画布填充绿色--裁剪标识位*/int saveID1 = canvas.save(Canvas.CLIP_SAVE_FLAG);canvas.clipRect(mViewWidth / 2F - 300, mViewHeight / 2F - 300, mViewWidth / 2F + 300, mViewHeight / 2F + 300);canvas.drawColor(Color.YELLOW);/** 保存并裁剪画布填充绿色--裁剪标识位*/int saveID2 = canvas.save(Canvas.CLIP_SAVE_FLAG);canvas.clipRect(mViewWidth / 2F - 200, mViewHeight / 2F - 200, mViewWidth / 2F + 200, mViewHeight / 2F + 200);canvas.drawColor(Color.GREEN);/** 保存画布并旋转后绘制一个蓝色的矩形--标识位*/int saveID3 = canvas.save(Canvas.MATRIX_SAVE_FLAG);mPaint.setColor(Color.BLUE);canvas.drawRect(mViewWidth / 2F - 100, mViewHeight / 2F - 100, mViewWidth / 2F + 100, mViewHeight / 2F + 100, mPaint);mPaint.setColor(Color.CYAN);canvas.drawRect(mViewWidth / 2F, mViewHeight / 2F, mViewWidth / 2F + 200, mViewHeight / 2F + 200, mPaint);}

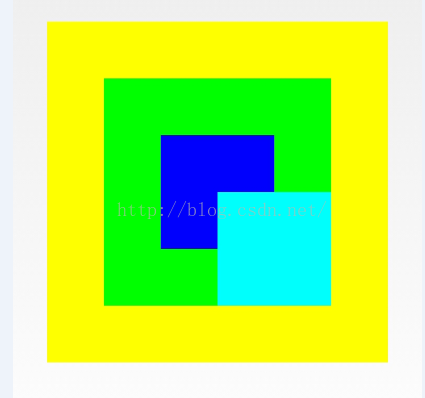

我们在saveID3之后又画了一个青色的矩形，这段代码是在saveID3所标识的空间中绘制的，因此其必然会受到saveID3的约束旋转：

除此之外，大家还可以很明显的看到，这个矩形还被clip了~也就是说saveID1、saveID2也同时对其产生了影响

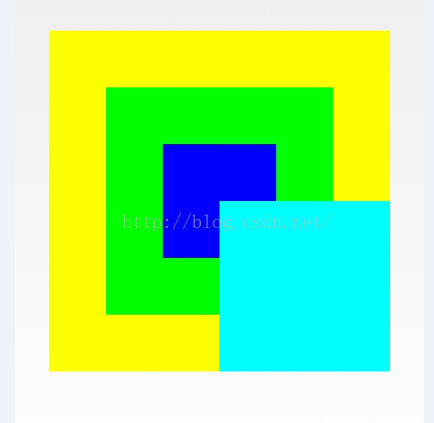

如果我们将上面的代码稍微改动一下--只将ID2还原（其他不还原）

	int saveID2 = canvas.save(Canvas.CLIP_SAVE_FLAG);canvas.clipRect(mViewWidth / 2F - 200, mViewHeight / 2F - 200, mViewWidth / 2F + 200, mViewHeight / 2F + 200);canvas.drawColor(Color.GREEN);canvas.restore();

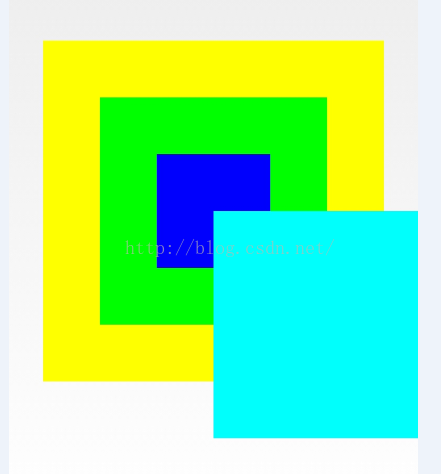

接着上面的代码继续改--将ID1、ID2都还原（其他不还原）

	/** 保存并裁剪画布填充绿色*/int saveID1 = canvas.save(Canvas.CLIP_SAVE_FLAG);canvas.clipRect(mViewWidth / 2F - 300, mViewHeight / 2F - 300, mViewWidth / 2F + 300, mViewHeight / 2F + 300);canvas.drawColor(Color.YELLOW);canvas.restore(); /** 保存并裁剪画布填充绿色*/int saveID2 = canvas.save(Canvas.CLIP_SAVE_FLAG);canvas.clipRect(mViewWidth / 2F - 200, mViewHeight / 2F - 200, mViewWidth / 2F + 200, mViewHeight / 2F + 200);canvas.drawColor(Color.GREEN);canvas.restore();

效果如图

下面的代码--ID3还原不还原都是上面的效果，因为Canvas.MATRIX_SAVE_FLAG原因，定义标识的，如果是裁剪的话，貌似就不行了（不过我没试，哈哈哈。。。。。）

/** 保存画布并旋转后绘制一个蓝色的矩形*/int saveID3 = canvas.save(Canvas.MATRIX_SAVE_FLAG);// 旋转画布mPaint.setColor(Color.BLUE);canvas.drawRect(mViewWidth / 2F - 100, mViewHeight / 2F - 100, mViewWidth / 2F + 100, mViewHeight / 2F + 100, mPaint);canvas.restore();



上面我们提到的restoreToCount(int saveCount)方法接受一个标识值，我们可以根据这个标识值来还原特定的栈空间，效果类似就不多说了。每当我们调用restore还原Canvas，对应的save栈空间就会从Stack中弹出去，Canvas提供了getSaveCount()方法来为我们提供查询当前栈中有多少save的空间：


画布的保存与恢复save()、restore()

前面我们所有对画布的操作都是不可逆的，这会造成很多麻烦，比如，我们为了实现一些效果不得不对画布进行操作，但操作完了，画布状态也改变了，这会严重影响到后面的画图操作。如果我们能对画布的大小和状态（旋转角度、扭曲等）进行实时保存和恢复就最好了。
Save（）：每次调用Save（）函数，都会把当前的画布的状态进行保存，然后放入特定的栈中；
restore（）：每当调用Restore（）函数，就会把栈中最顶层的画布状态取出来，并按照这个状态恢复当前的画布，并在这个画布上做画。

protected void onDraw(Canvas canvas) {  // TODO Auto-generated method stub  super.onDraw(canvas);  canvas.drawColor(Color.RED);  //保存的画布大小为全屏幕大小  canvas.save();  canvas.clipRect(new Rect(100, 100, 800, 800));  canvas.drawColor(Color.GREEN);  //保存画布大小为Rect(100, 100, 800, 800)  canvas.save();  canvas.clipRect(new Rect(200, 200, 700, 700));  canvas.drawColor(Color.BLUE);  //保存画布大小为Rect(200, 200, 700, 700)  canvas.save();  canvas.clipRect(new Rect(300, 300, 600, 600));  canvas.drawColor(Color.BLACK);  //保存画布大小为Rect(300, 300, 600, 600)  canvas.save();  canvas.clipRect(new Rect(400, 400, 500, 500));  canvas.drawColor(Color.WHITE);  //将栈顶的画布状态取出来，作为当前画布，并画成黄色背景  canvas.restore();  canvas.drawColor(Color.YELLOW);
}



那如果我连续Restore（）三次，会怎样呢？
我们先分析一下，然后再看效果：Restore（）三次的话，会连续出栈三次，然后把第三次出来的Canvas状态当做当前画布，也就是Rect(100, 100, 800, 800)，所以如下代码：

protected void onDraw(Canvas canvas) {  // TODO Auto-generated method stub  super.onDraw(canvas);  canvas.drawColor(Color.RED);  //保存的画布大小为全屏幕大小  canvas.save();  canvas.clipRect(new Rect(100, 100, 800, 800));  canvas.drawColor(Color.GREEN);  //保存画布大小为Rect(100, 100, 800, 800)  canvas.save();  canvas.clipRect(new Rect(200, 200, 700, 700));  canvas.drawColor(Color.BLUE);  //保存画布大小为Rect(200, 200, 700, 700)  canvas.save();  canvas.clipRect(new Rect(300, 300, 600, 600));  canvas.drawColor(Color.BLACK);  //保存画布大小为Rect(300, 300, 600, 600)  canvas.save();  canvas.clipRect(new Rect(400, 400, 500, 500));  canvas.drawColor(Color.WHITE);  //连续出栈三次，将最后一次出栈的Canvas状态作为当前画布，并画成黄色背景  canvas.restore();  canvas.restore();  canvas.restore();  canvas.drawColor(Color.YELLOW);
}




restoreToCount()

    protected void onDraw(Canvas canvas) {  super.onDraw(canvas);  int id1 = canvas.save();  canvas.clipRect(0,0,800,800);  canvas.drawColor(Color.RED);  Log.d(TAG,"count:"+canvas.getSaveCount()+"  id1:"+id1);  int id2 = canvas.saveLayer(0,0,getWidth(),getHeight(),mPaint,Canvas.ALL_SAVE_FLAG);  canvas.clipRect(100,100,700,700);  canvas.drawColor(Color.GREEN);  Log.d(TAG,"count:"+canvas.getSaveCount()+"  id2:"+id2);  int id3 = canvas.saveLayerAlpha(0,0,getWidth(),getHeight(),0xf0,Canvas.ALL_SAVE_FLAG);  canvas.clipRect(200,200,600,600);  canvas.drawColor(Color.YELLOW);  Log.d(TAG,"count:"+canvas.getSaveCount()+"  id3:"+id3);  int id4 = canvas.save(Canvas.ALL_SAVE_FLAG);  canvas.clipRect(300,300,500,500);  canvas.drawColor(Color.BLUE);  Log.d(TAG,"count:"+canvas.getSaveCount()+"  id4:"+id4);  canvas.restoreToCount(id3);  canvas.drawColor(Color.GRAY);  Log.d(TAG,"count:"+canvas.getSaveCount());  }

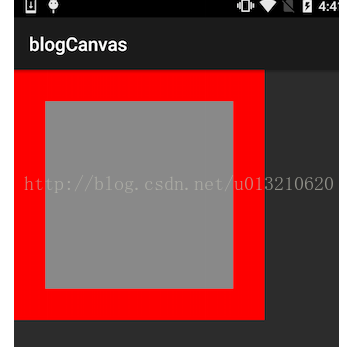

从代码中可以看出调用canvas.restoreToCount(id3)后，将恢复到生成id3之前的画布状态，id3之前的画布状态就是(100,100,700,700)




这篇关于自定义控件（10）---Canvas的save、restore方法的Stack思想的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
