安装依赖systemtap
https://blog.csdn.net/u011944141/article/details/89512116
下载火焰图绘制相关工具
cd /opt
sudo git clone https://github.com/openresty/nginx-systemtap-toolkit.git
sudo git clone https://github.com/brendangregg/FlameGraph.git
运行案例
创建 stap_test.sh
#!/bin/bashpid=$(ps aux | grep 'nginx'| grep -v 'root' | grep -v 'grep' | awk '{print $2}' |head -n 1)
sudo /opt/nginx-systemtap-toolkit/sample-bt -p ${pid} -t 60 -u > ~/a.btsudo /opt/FlameGraph/stackcollapse-stap.pl ~/a.bt > ~/a.cbtsudo /opt/FlameGraph/flamegraph.pl ~/a.cbt > ~/a.svg
创建 stap_test_curl.sh （模拟访问）
#!/bin/bashfor i in {1..60}docurl http://test.jinbo.comcurl http://test.jinbo.com/test_timecurl http://test.qunar.com/test_ctx...(多来些)done
或者使用ab 压测也可以
执行脚本
- 先执行stap_test.sh，再运行 stap_test_curl.sh
- 运行结束后，当前目录生成了 a.bt 、a.ct、a.svg

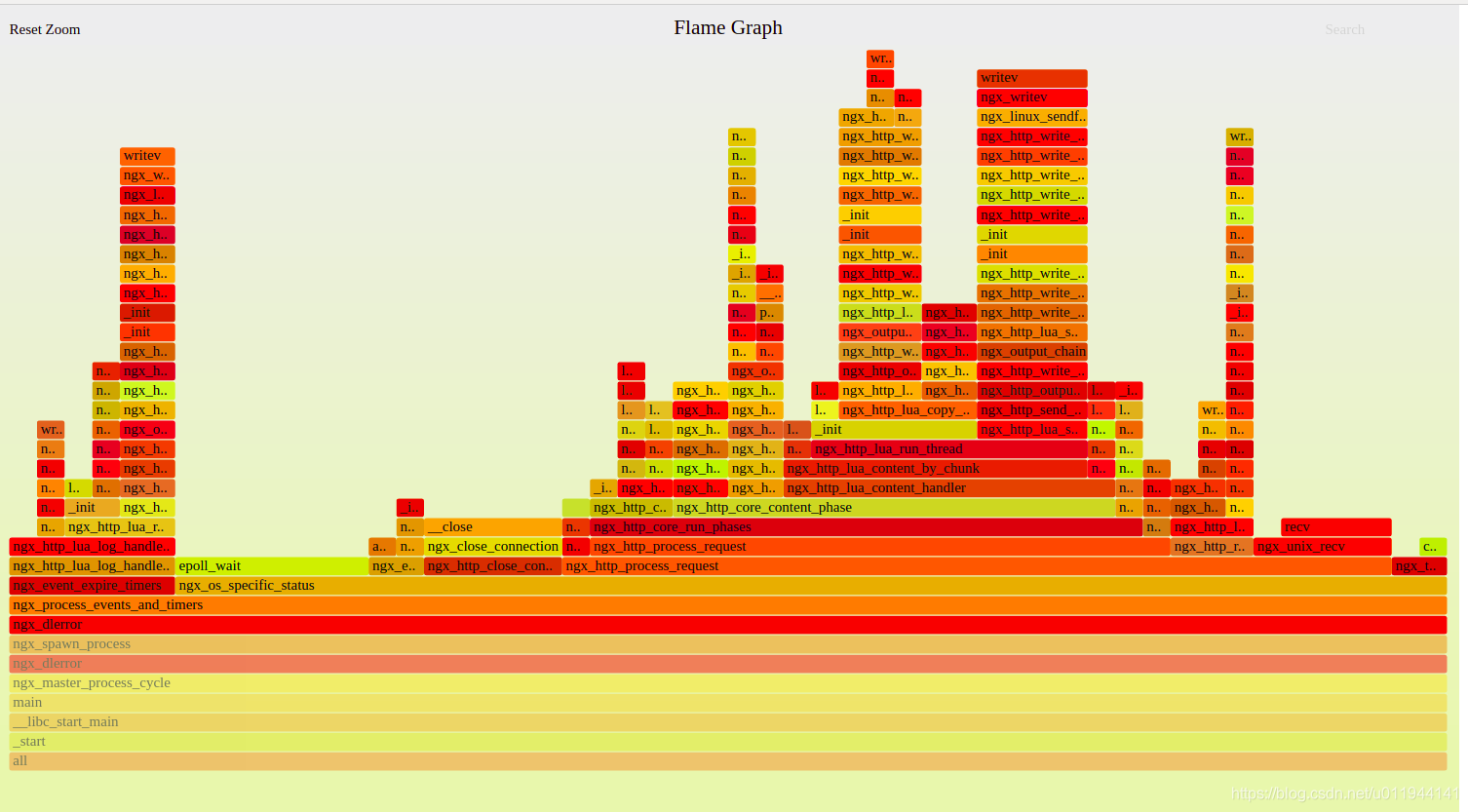

- 浏览器打开a.svg，如下

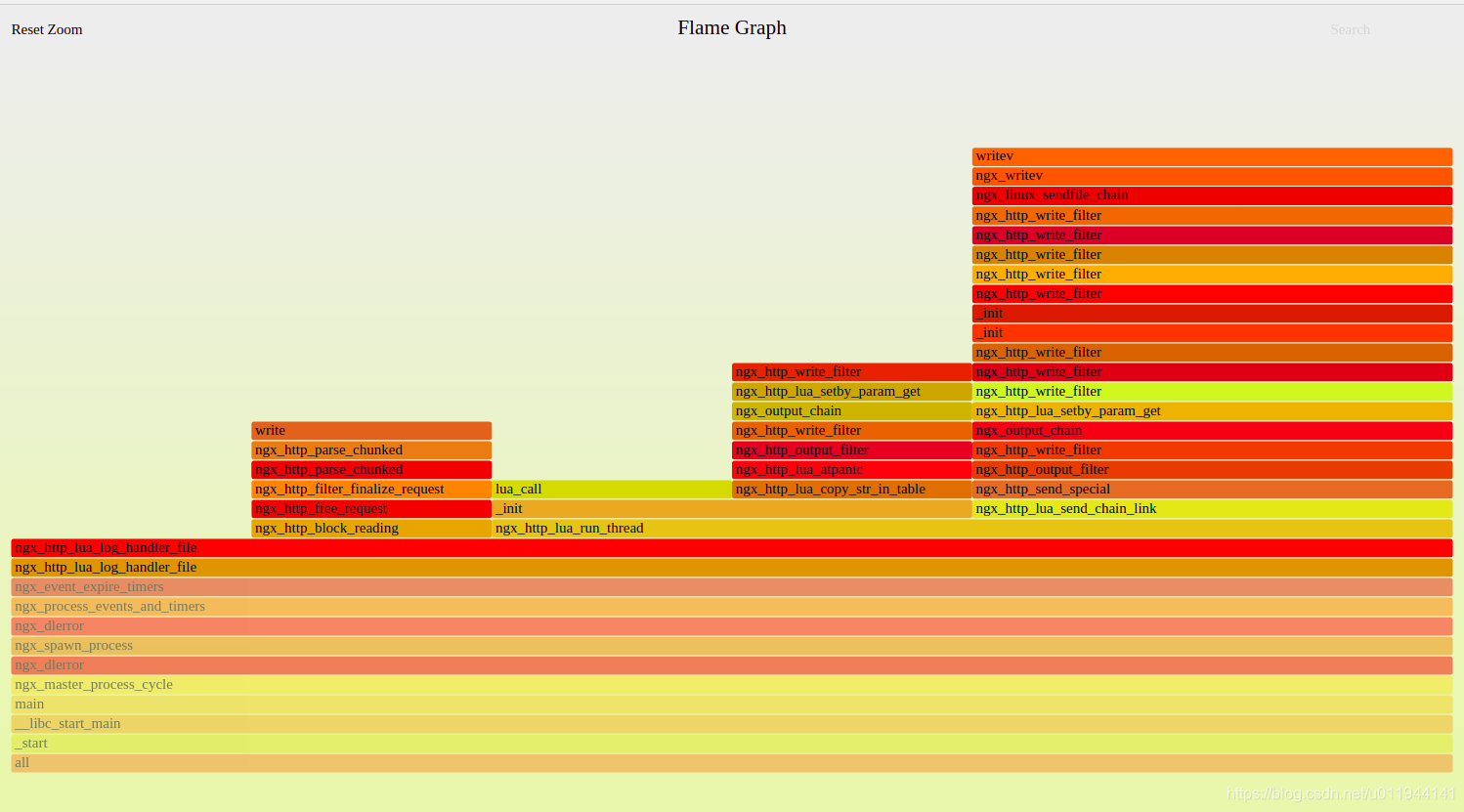

点击某个区域的时候自动会打开，比如说点击 :ngx_procss_events_and_times上的第一个元素：ngx_event_expire_timers 如下：
火焰图说明
- Y轴表示调用栈，一个框代表一个函数，每一层都是一个函数或多个函数。调用栈越深，火焰图越高，顶部是正在执行的函数，下边都是它的父函数。
- X轴表示采样数。从左到右不代表时间，而是所有的调用栈合并后，按字母顺序排列的。X轴占据的宽度越宽，就表示它调用次数多，或者表示耗时较多。
- 框的颜色没有任何意义。
- 火焰图看顶层的那个函数占据的宽度最大。
- 子函数的宽度决定着父函数的执行宽度。
- “平顶”则表示该函数可能存在性能问题。
其他文档
http://www.brendangregg.com/flamegraphs.html
http://www.ruanyifeng.com/blog/2017/09/flame-graph.html
https://github.com/openresty/openresty-systemtap-toolkit
https://github.com/brendangregg/FlameGraph
