关于remap函数用法并与之关联的一种遍历图像的问题

2024-06-19 11:58
文章标签 遍历 问题 函数 图像 用法 关联 一种 remap

本文主要是介绍关于remap函数用法并与之关联的一种遍历图像的问题，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

在看关于重映射相关的内容时（原帖：https://blog.csdn.net/poem_qianmo/article/details/30974513）

我非常不理解进行 图像倒转 时对map_x和map_y的赋值的意思；



以下是原作者的代码：

//-----------------------------------【程序说明】----------------------------------------------
//      程序名称:：《【OpenCV入门教程之十七】OpenCV重映射 & SURF特征点检测合辑 》 博文配套源码
//      开发所用IDE版本：Visual Studio 2010
//      开发所用OpenCV版本：   2.4.9
//      2014年5月26日 Created by 浅墨
//      配套博文链接： http://blog.csdn.net/poem_qianmo/article/details/26977557
//      PS:程序结合配合博文学习效果更佳
//      浅墨的微博：@浅墨_毛星云 http://weibo.com/1723155442
//      浅墨的知乎：http://www.zhihu.com/people/mao-xing-yun
//      浅墨的豆瓣：http://www.douban.com/people/53426472/
//----------------------------------------------------------------------------------------------  //-----------------------------------【头文件包含部分】---------------------------------------
//      描述：包含程序所依赖的头文件
//----------------------------------------------------------------------------------------------
#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgproc/imgproc.hpp"
#include <iostream>  //-----------------------------------【命名空间声明部分】--------------------------------------
//          描述：包含程序所使用的命名空间
//-----------------------------------------------------------------------------------------------
using namespace cv;  //-----------------------------------【main( )函数】--------------------------------------------
//          描述：控制台应用程序的入口函数，我们的程序从这里开始执行
//-----------------------------------------------------------------------------------------------
int main(  )
{  //【0】变量定义  Mat srcImage, dstImage;  Mat map_x, map_y;  //【1】载入原始图  srcImage = imread( "1.jpg", 1 );  if(!srcImage.data ) { printf("读取图片错误，请确定目录下是否有imread函数指定的图片存在~！ \n"); return false; }    imshow("原始图",srcImage);  //【2】创建和原始图一样的效果图，x重映射图，y重映射图  dstImage.create( srcImage.size(), srcImage.type() );  map_x.create( srcImage.size(), CV_32FC1 );  map_y.create( srcImage.size(), CV_32FC1 );  //【3】双层循环，遍历每一个像素点，改变map_x & map_y的值  for( int j = 0; j < srcImage.rows;j++)  {   for( int i = 0; i < srcImage.cols;i++)  {  //改变map_x & map_y的值.   map_x.at<float>(j,i) = static_cast<float>(i);  map_y.at<float>(j,i) = static_cast<float>(srcImage.rows - j);  }   }  //【4】进行重映射操作  remap( srcImage, dstImage, map_x, map_y, CV_INTER_LINEAR, BORDER_CONSTANT, Scalar(0,0, 0) );  //【5】显示效果图  imshow( "【程序窗口】", dstImage );  waitKey();  return 0;
}

参考了这位博主的文章https://blog.csdn.net/jialeheyeshu/article/details/50903835

更加验证了我的想法，其中有一点个人觉得颇为重要的一点就是map_x实际上记录的是srcImage中的纵坐标（y），map_y实际上记录的是srcImage中的横坐标(x)。



此时我知道肯定有人不明白，我详细说一下：

比如：我现在按正常的遍历图像，把原图像的横坐标，纵坐标都保存到map_x和map_y中

注意，以下程序按照我的习惯把 行rows对应为i，列对应为j

#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgproc/imgproc.hpp"
#include <iostream>
using namespace cv;  int main(  )
{  //【0】变量定义  Mat srcImage, dstImage;  Mat map_x, map_y;  //【1】载入原始图  srcImage = imread( "1.jpg", 1 );  if(!srcImage.data ) { printf("读取图片错误，请确定目录下是否有imread函数指定的图片存在~！ \n"); return false; }    imshow("原始图",srcImage);  //【2】创建和原始图一样的效果图，x重映射图，y重映射图  dstImage.create( srcImage.size(), srcImage.type() );  map_x.create( srcImage.size(), CV_32FC1 );  map_y.create( srcImage.size(), CV_32FC1 );  //【3】双层循环，遍历每一个像素点，改变 map_x & map_y 的值  //这里修改了原作者对i,j的顺序for (int i = 0; i < srcImage.rows; i++){for (int j = 0; j < srcImage.cols; j++){map_x.at<float>(i, j) = static_cast<float>(j);map_y.at<float>(i, j) = static_cast<float>(i);}} //【4】进行重映射操作  remap( srcImage, dstImage, map_x, map_y, CV_INTER_LINEAR, BORDER_CONSTANT, Scalar(0,0, 0) );  //【5】显示效果图  imshow( "【程序窗口】", dstImage );  waitKey();  return 0;
}



以上的代码显示的图片的原图片一模一样，巧妙就在于双循环遍历像素那里 对 map_x赋值保存的是原图像中的纵坐标，map_y保存的是原图像中的横坐标。





比如：

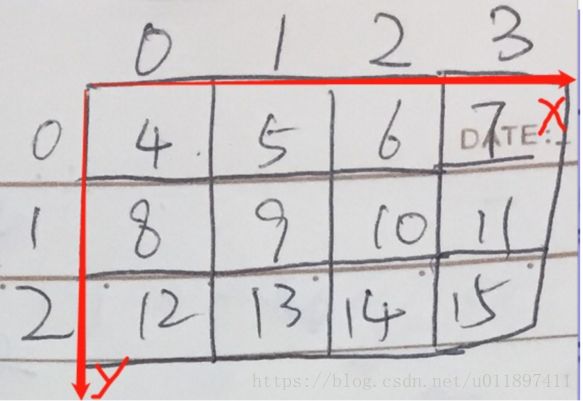

假设方框里的数字表示像素值，外面的就是坐标轴的数字。

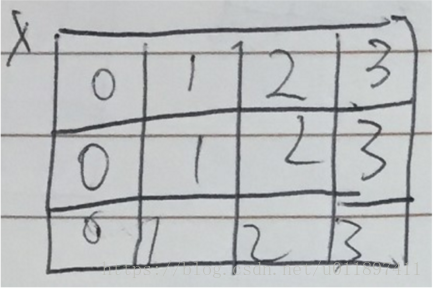

然后遍历之后map_x数组的情况是这样的（看：这个数组里横过去的是不是原图的列坐标，0，1，2，3？）

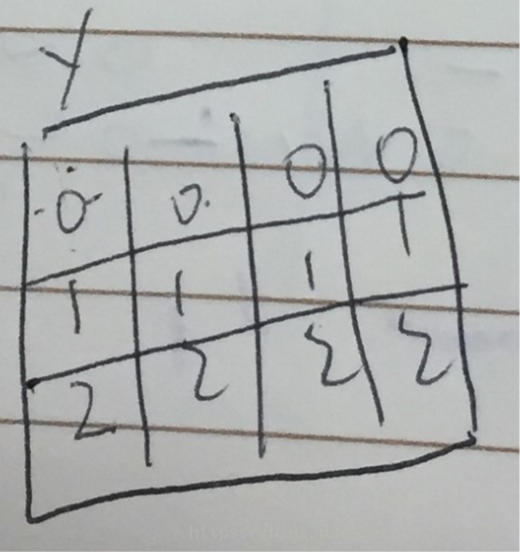

map_y数组的情况是这样的（看：这个数组横过去的是不是原图的横坐标，0，0，0，0？）

然后按照这个思路去理解原作者的代码的话就会有问题了



比如我不明白的是原作者中

for( int j = 0; j < srcImage.rows;j++)
{   for( int i = 0; i < srcImage.cols;i++)  {  //改变map_x & map_y的值.   map_x.at<float>(j,i) = static_cast<float>(i);  map_y.at<float>(j,i) = static_cast<float>(srcImage.rows - j);  //这里这里我不懂！！！！！}
}

因为原图的行是3行，第一次遍历，map_y数组的（0，0）应该是3-0=3才对 啊，在这里我费了好多时间去想为什么为什么，是不是我对i,j是行还是列产生认知问题？



然后我按照自己思路 写了一个

#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
using namespace cv;int main()
{Mat srcImage = imread("1.jpg");Mat gstImage;gstImage.create(srcImage.size(), srcImage.type());Mat g_map_x, g_map_y;g_map_x.create(srcImage.size(), CV_32FC1);g_map_y.create(srcImage.size(), CV_32FC1);for (int i = 0; i < srcImage.rows; i++){for (int j = 0; j < srcImage.cols; j++){g_map_x.at<float>(i, j) = static_cast<float>(j);g_map_y.at<float>(i, j) = static_cast<float>(srcImage.rows - i - 1);//这里不一样！！！！}}remap(srcImage, gstImage, g_map_x, g_map_y, INTER_LINEAR, BORDER_CONSTANT, Scalar(0, 0, 0));imshow("1", gstImage);waitKey(0);
}

果不其然，是没问题的，图像倒转过来了

然后我这个时候运行原作者的代码，仔仔细细看看区别，果然发现了猫腻，

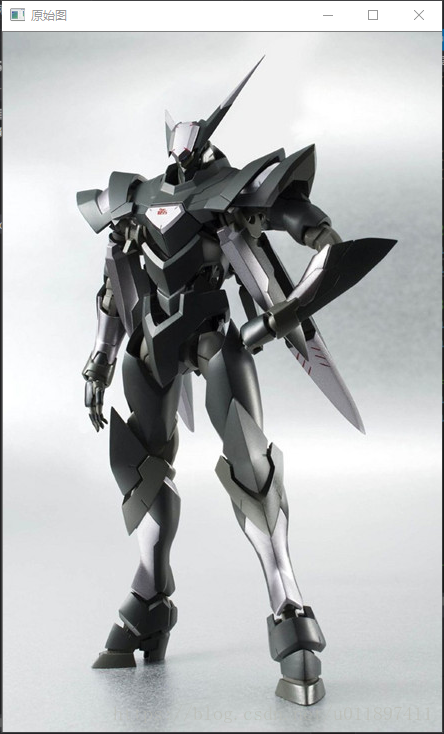

原始图：

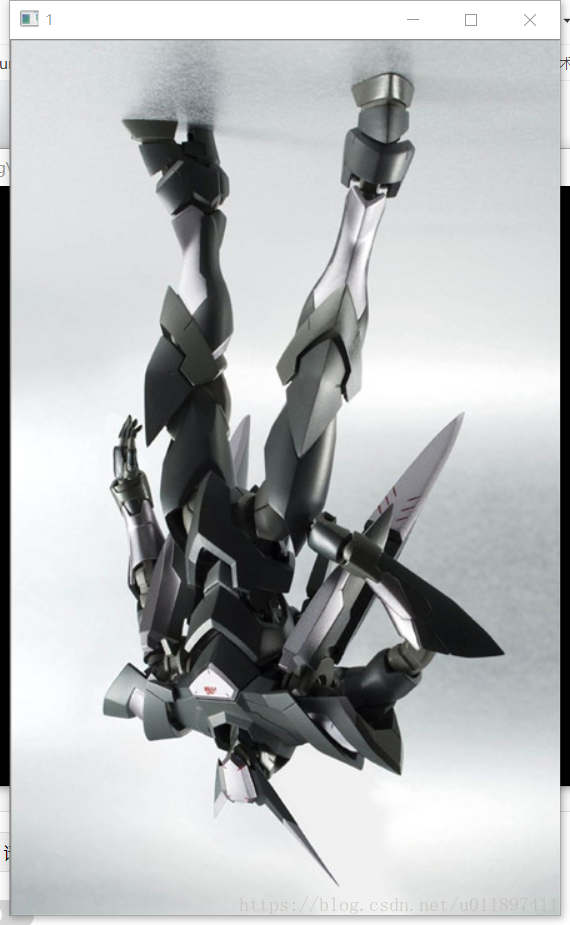

这是我的运行结果

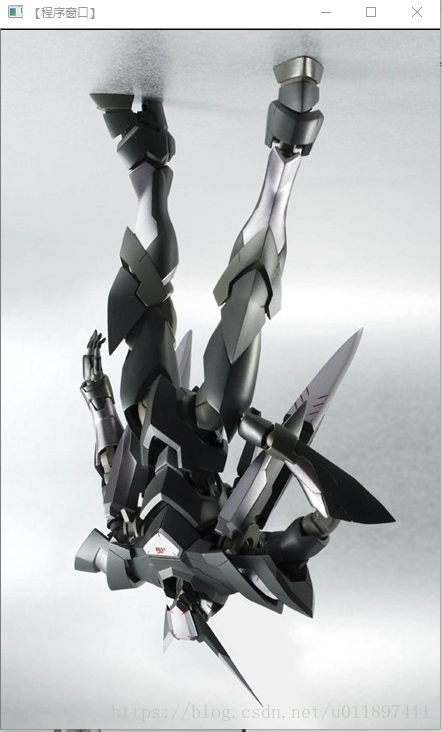

这是作者的代码运行的结果：



不知道大家看出什么东西来没

我给大家说一下吧，就是这里，有一条缝隙，我想就是因为遍历图像的时候造成的。



这篇关于关于remap函数用法并与之关联的一种遍历图像的问题的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
