origin做双Y轴折线图的具体步骤

2024-06-17 15:32

本文主要是介绍origin做双Y轴折线图的具体步骤,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

1.导入数据: file-->Open excel 选择自己的数据集

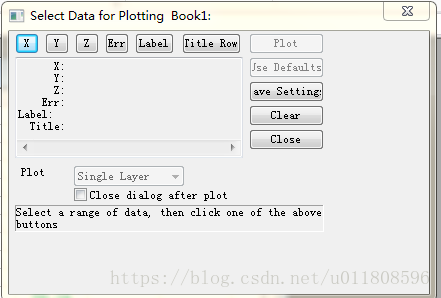

2.插入图表 :plot-->Line-->Line,这是会弹出一个对话框:



3.通过导入的数据进行建图,

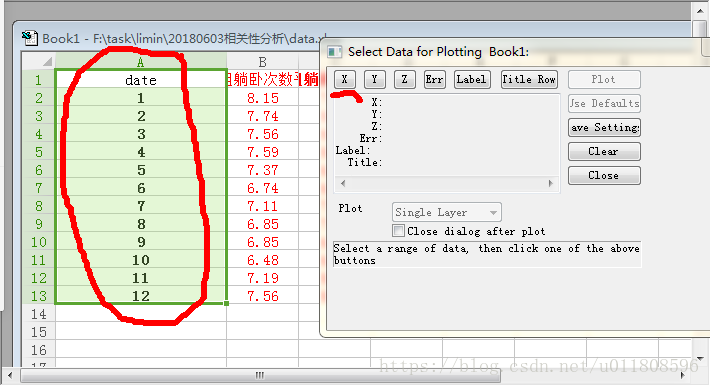

选择数据区域如图所示,然后点击X,表示X轴要呈现的数据。

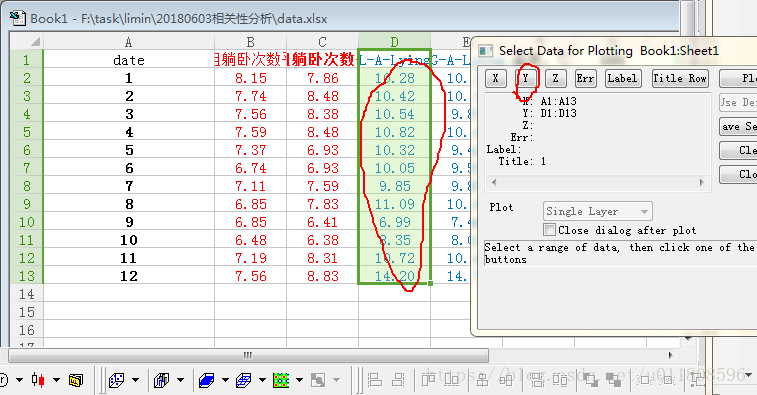

设置y轴的数据集也一样。如图所示;

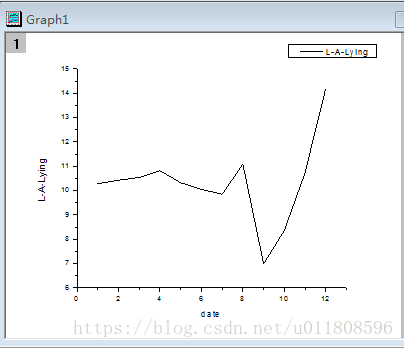

点击plot 便画出了单Y轴的折线图,如图所示:

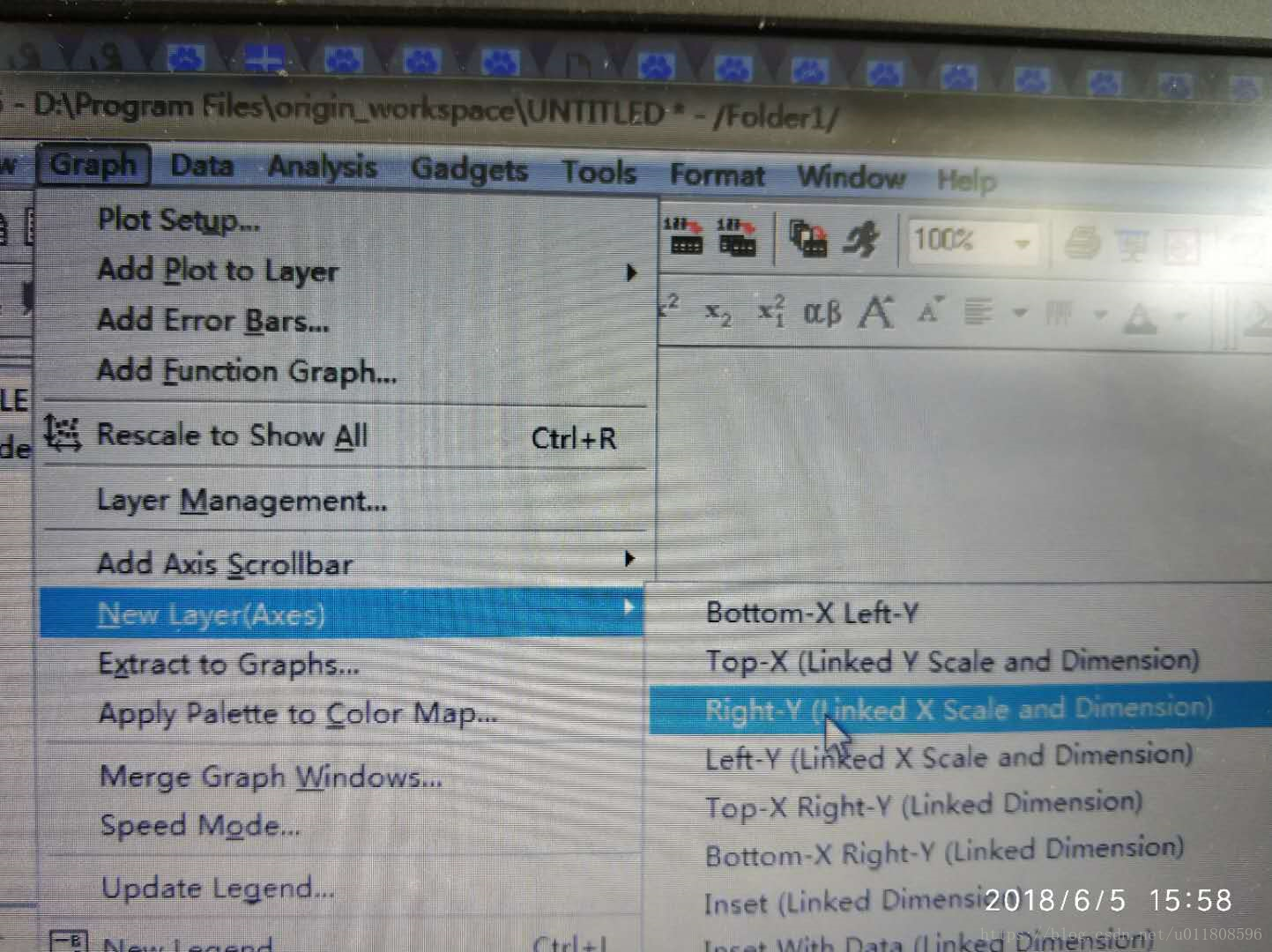

最重要的一步是添加另一个Y轴:操作步骤graph-->New Laye--->Right Y,如图所示:

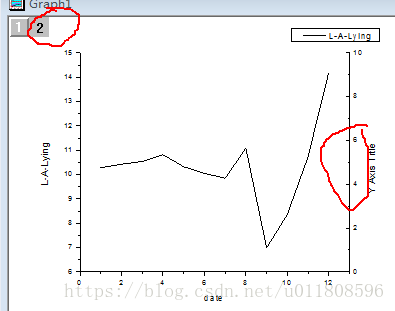

会出现双Y轴的图并且出现了第二图层:如图所示:


接着对第二个Y轴添加数据:将鼠标放在2上,右键-->layer contents,这时会出现新对话框,显示了导入的各列数据,

选择你需要显示的那一列,加入并点击ok即可。如图所示:


到此已经成功做完双Y轴折线图。

下一步进行美化图,双击每个轴进行调整各轴的最小单位、轴距范围、颜色、线的类型......

双击图中的折行进行相关属性设置:颜色、线条类型、线条粗细.....


恭喜您已经学会了如何制作双Y轴折线图!其他图操作相似!
