s3c2440和sdram

2024-06-16 12:18
文章标签 sdram s3c2440

本文主要是介绍s3c2440和sdram，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

经过了一段时间考试，今天终于把SDRAM这块给学习了。

1、许多单片机像STM32一直是使用片上FLASH和RAM，MDK也是定义好了下载算法，进行简单地配置就可以了，而s3c2440确需要外扩FLASH和SDRAM（小于4K的程序可以不用配置SDRAM），使用前需要对其进行初始化。

S3C2440 有 27 根地址线 ADDR[26:0]，2^27= 128Mbyte ，是一个bank的最大容量，有8个bank，bank0-5 for Rom、Sram,bank6-7 for Rom、sram、Sdram，bank6和bank7可配置大小。通过memory controler来配置SDRAM

SDRAM 内部是一个存储阵列。可以把它想象成一个表格。和表格的检索原理一样，先指定行，再指定列，就可以准确找到所需要的存储单元。这个表格称为逻辑BANK。目前的 SDRAM 基本都是 4 个 L-BANK。寻址的流程就是先指定L- BANK 地址，再指定行地址，最后指定列地址。
HY57V561620F这个SDRAM有
13根行地址线 RA0-RA12
9 根列地址线 CA0-CA8
2 根BANK 选择线 BA0-BA1
SDRAM的地址引脚是复用的，在读写SDRAM存储单元时，操作过程是将读写的地址分两次输入到芯片中，每一次都由同一组地址线输入。两次送到芯片上去的地址分别称为行地址和列地址。它们被锁存到芯片内部的行地址锁存器和列地址锁存器。/RAS 是行地址锁存信号，该信号将行地址锁存在芯片内部的行地址锁存器中；/CAS 是列地址锁存信号，该信号将列地址锁存在芯片内部的列地址锁存器中，这样就更容易理解这里只有15个地址总线了。

SDRAM 的A0接S3C2440 的ADDR2。SDRAM 的A0接S3C2440 的哪一根地址线是根据整个SDRAM 的数据位宽来决定的。（因为CPU的寻址空间是以Byte为单位的）。BA0~BA1 代表了SDRAM 的最高2地址位，因此接ADDR24与ADDR25。也可以这样推理：13根行地址线+9根列地址线 = 22根。另外 HY57V561620F 一个存储单元是2 个字节，相当于有了23根地址线。BA0,BA1 是最高地址位，所以应该接在ADDR24,ADDR25上。也就是说SDRAM 的BA0,BA1接S3C2440 的哪几根地址线是根据整个SDRAM 的容量来决定的。

2、下面是使用SDRAM的程序（汇编+C语言）

a、

AREA Init,CODE,READONLY
ENTRY
start
/* close watchdog */
ldr r0,=0x53000000
mov r1,#0
str r1,[r0]                                     bl initmem                                    bl copyall                           IMPORT xmain
ldr sp,=0x34000000
ldr lr,=endxmain
ldr pc,=xmain                            endxmainldr r0, =0x56000010
ldr r1, =0x00015400
str r1, [r0]
ldr r0, =0x56000014
ldr r1, =0x0
str r1,[r0]
loopb loop /* copy the text */
copyall
IMPORT |Image$$RO$$Base|
IMPORT |Image$$RW$$Limit|
ldr r0, =|Image$$RO$Base|
ldr r1, =|Image$$RW$$Limit|
ldr r2, =0x0
copyallloop
teq r0,r1
beq quitcopyallloop
ldr r3, [r2], #4
str r3, [r0], #4
b copyallloop
quitcopyallloop
mov pc, lr                                          /* init mem */
initmem
ldr r0, =0x48000000
ldr r1, =0x48000034
adr r2, memdata
initmemloop
ldr r3, [r2], #4
str r3, [r0], #4
teq r0, r1
bne initmemloop
mov pc,lr                                                           memdata<span style="white-space:pre">				</span>//
DCD 0x22000000               	//BWSCON
DCD 0x00000700                 //BANKCON0
DCD 0x00000700                //BANKCON1
DCD 0x00000700                 //BANKCON2
DCD 0x00000700               //BANKCON3
DCD 0x00000700                 //BANKCON4
DCD 0x00000700                 //BANKCON5
DCD 0x00018005                 //BANKCON6
DCD 0x00018005                 //BANKCON7
DCD 0x008e07a3                  //REFRESH
DCD 0x000000b1                 //BANKSIZE
DCD 0x00000030                 //MRSRB6
DCD 0x00000030                 //MRSRB7END

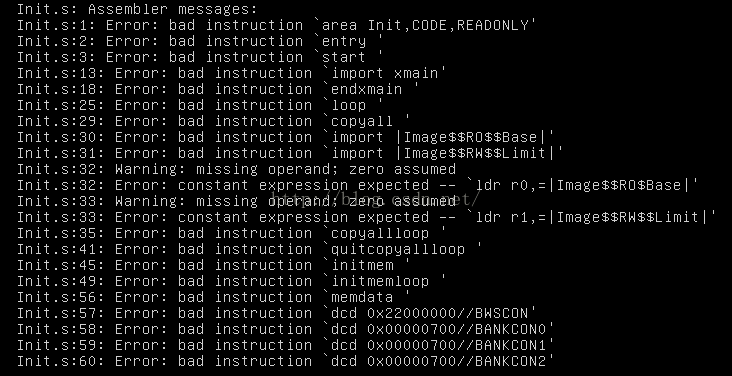

编译时出了一些问题，bad instruction,如下图：

试了几次，还是不行，又把程序改成了下面的样子

b、下面的程序编译成功，并且下载到板子上成功

Init.s

.equ MEM_CTL_BASE, 0x48000000
.equ SDRAM_BASE,   0x30000000.text
.global _start
_start:bl disable_watchdog
bl memsetup
bl copy_steppingstone_to_sdram
ldr pc,=on_sdramon_sdram:/* IMPORT xmain */ldr sp,=0x34000000bl xmain
halt_loop:b halt_loop/* close watchdog */
disable_watchdog:ldr r0,=0x53000000                      mov r1,#0                   str r1,[r0]mov pc,lr
/* copy the text */
copy_steppingstone_to_sdram:mov r1,#0ldr r2,=SDRAM_BASEmov r3,#4*1024<span style="white-space:pre">		</span>//4K空间
1:<span style="white-space:pre">	</span>//局部标签ldr r4,[r1],#4	str r4,[r2],#4cmp r1,r3bne 1bmov pc,lr/* init mem */
memsetup:mov r1,#MEM_CTL_BASE<span style="white-space:pre">	</span>//<span style="font-family: Arial, Helvetica, sans-serif;">13个相关寄存器的起始地址</span>adrl r2,memdataadd r3,r1,#52   @13*4<span style="white-space:pre">	</span>//<span style="font-family: Arial, Helvetica, sans-serif;">13个相关寄存器</span><span style="white-space:pre">
</span>
1:ldr r4,[r2],#4str r4,[r1],#4cmp r1,r3bne 1bmov pc,lr.align 4
memdata:<span style="white-space:pre">		</span>//<span style="font-family: Arial, Helvetica, sans-serif;">13个相关寄存器</span>.long 0x22000000               	@BWSCON.long 0x00000700                 @BANKCON0    .long 0x00000700               @BANKCON1    .long 0x00000700                @BANKCON2    .long 0x00000700                @BANKCON3             .long 0x00000700                @BANKCON4    .long 0x00000700                @BANKCON5    .long 0x00018005                 @BANKCON6    .long 0x00018005                @BANKCON7    .long 0x008e07a3                 @REFRESH        .long 0x000000b1                 @BANKSIZE      .long 0x00000030                 @MRSRB6 .long 0x00000030                @MRSRB7
delay.s

@AREA delay,CODE,READONLY
@entry
@code32
@extern delay
@EXPORT delay
.text
.global delay
delay:sub r0,r0,#1     /* parameter transmission */               cmp r0,#0x0          bne delay                 mov pc,lr
main.c  (跑马灯)

#define        GPBCON           (*(volatile unsigned long *)0x56000010)
#define        GPBDAT            (*(volatile unsigned long *)0x56000014)
#define       LEDS               (1<<5|1<<6|1<<7|1<<8)
#define       DELAYVAL    (0x0ffff)
extern int delay(int time);       //int i = 5;
int xmain()
{GPBCON  = 0x00015400;     // while(i > 0) while(1){GPBDAT=(GPBDAT&(~LEDS)) | (1<<6|1<<7|1<<8);delay(DELAYVAL);           GPBDAT=(GPBDAT&(~LEDS)) | (1<<5|1<<7|1<<8);delay(DELAYVAL);           GPBDAT=(GPBDAT&(~LEDS)) | (1<<5|1<<6|1<<8);delay(DELAYVAL);                   GPBDAT=(GPBDAT&(~LEDS)) | (1<<5|1<<6|1<<7);delay(DELAYVAL);                    // i--;      }return 0;}
Makefile

sdram.bin:Init.o delay.o main.oarm-linux-ld -Ttext 0x30000000 -o sdram_led.elf $^arm-linux-objcopy -O binary -S sdram_led.elf sdram.binarm-linux-objdump -D sdram_led.elf > sdram.dis
%.o:%.s<span style="white-space:pre">		</span>//通配符arm-linux-gcc -o $@ $< -c
%.o:%.carm-linux-gcc -o $@ $< -c
clean:rm *.o sdram_led.elf sdram.bin sdram.dis
新学到的汇编知识：equ,dcd,align,.word,.long,局部标签1和1b以及arm的一些伪指令,写Makefile时的通配符的运用

还是不知道那些出错的bad instruction是为什么

要搞懂从steppingstone跳转到SDRAM的指令，ldr pc,=on_sdram，看反汇编的代码可以理解
