imx6ull中断体系之GICV2

本文主要是介绍imx6ull中断体系之GICV2，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

本文不研究中断虚拟化相关内容，部分内容来自于百问网手册

一、中断类型

Peripheral interrupt ：其包含以下两种类型的外围中断，它们可以边缘触发或者高低电平触发

​ Private Peripheral Interrupt (PPI) ：这是一个特定于单个处理器的外围中断。

​ Shared Peripheral Interrupt (SPI) ：共享中断，这部分中断所有的核都可以处理。

Software-generated interrupt (SGI) ：通过写入GICD_SGIR寄存器来产生中断，系统常用SGIs来进行内部处理器间通信。GICC_IAR或者GICC_AIAR来表明哪个处理器请求中断。

Virtual interrupt ：虚拟中断

Maintenance interrupt ：在GIC虚拟扩展中，用于发出关键事件的 level-sensitive 中断

二、中断状态

① 非活动状态（Inactive）–这意味着该中断未触发。

② 挂起（Pending）–这意味着中断源已被触发，但正在等待CPU核处理。待处理的中断要通过转发到CPU接口单元，然后再由CPU接口单元转发到内核。

③ 活动（Active）–描述了一个已被内核接收并正在处理的中断。

④ 活动和挂起（Active and pending）–描述了一种情况，其中CPU核正在为中断服务，而GIC又收到来自同一源的中断。

外设发给分发器的中断将标记为pending状态（或Active and Pending状态，如触发时果状态是active）。distributor确定可以传递给CPU核的优先级最高的pending中断，并将其转发给内核的CPU interface。通过CPU interface，该中断又向CPU核发出信号，此时CPU核将触发FIQ或IRQ异常。作为响应，CPU核执行异常处理程序。异常处理程序必须从CPU interface寄存器查询中断ID，并开始为中断源提供服务。完成后，处理程序必须写入CPU interface寄存器以报告处理结束。然后CPU interface准备转发distributor发给它的下一个中断。

在处理中断时，中断的状态开始为pending，active，结束时变成inactive。中断状态保存在distributor寄存器中。

三、GIC partitioning

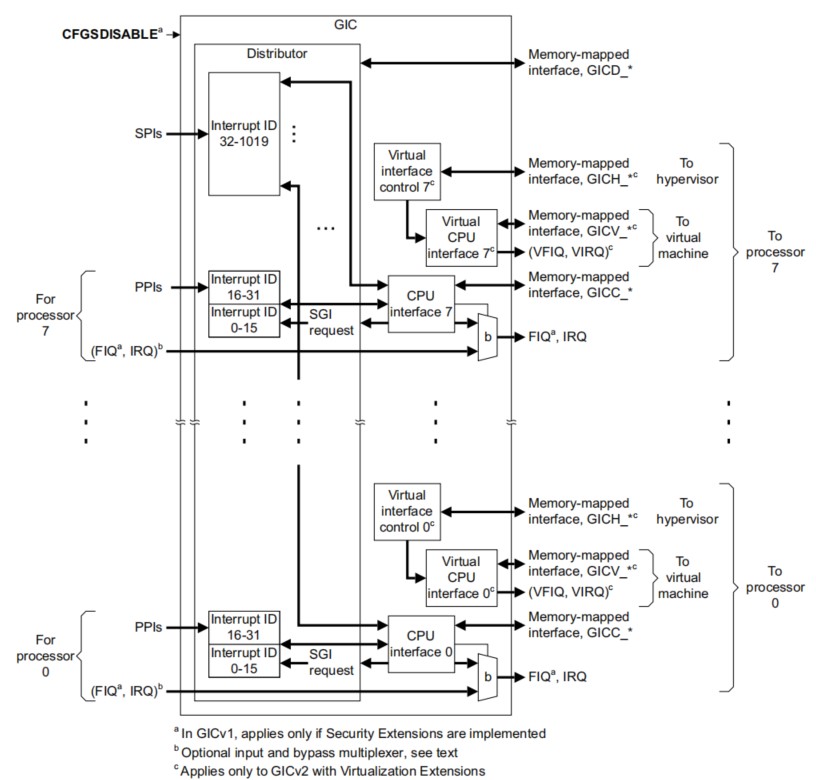

GIC体系结构从逻辑上划分为一个分发器块(Distributor)和一个或多个CPU接口块(CPU interfaces)。

GIC体系结构从逻辑上划分为一个分发器块和一个或多个CPU接口块。GIC虚拟化扩展程序向GIC添加了一个或多个虚拟CPU接口.

Distributor:分发器块寄存器由GICD_prefix标识。负责处理各个中断事件的分发问题，也就是中断事件应该发送到哪个 CPU Interface 上去。分发器收集所有的中断源，可以控制每个中断的优先级，它总是将优先级最高的中断事件发送到 CPU 接口端。分发器端要做的主要工作如下：
①、全局中断使能控制。
②、控制每一个中断的使能或者关闭。
③、设置每个中断的优先级。
④、设置每个中断的目标处理器列表。
⑤、设置每个外部中断的触发模式：电平触发或边沿触发。
⑥、设置每个中断属于组 0 还是组 1。
⑦、转发一个SGI到一个或多个目标处理器。
⑧、每个中断的状态可见性
⑨、为软件提供设置或清除外围设备中断的pending状态的一种机制。

CPU interfaces ：每个CPU接口块对系统中连接的处理器执行优先级掩蔽和抢占处理。CPU接口块寄存器由GICC_prefix标识。
每个CPU接口块都为连接到GIC的处理器提供了接口，每个CPU接口都为以下内容提供了一个编程接口：
①、使能或者关闭发送到 CPU Core 的中断请求信号。
②、应答中断。
③、通知中断处理完成。
④、设置优先级掩码，通过掩码来设置哪些中断不需要上报给 CPU Core。
⑤、定义抢占策略。
⑥、当多个中断到来的时候，选择优先级最高的中断通知给 CPU Core。

Interrupt IDs：每一个CPU最多支持1020个中断ID，中断ID为ID0-ID1019

ID32-ID1019 are used for SPIs
ID0-ID15 are used for SGIs
ID16-ID31 are used for PPIs
注意：GIC作为内存映射的外围设备，被软件访问。所有内核都可以访问公共的distributor单元，但是CPU interface是备份的，也就是说，每个CPU核都使用相同的地址来访问其专用CPU接口。一个CPU核不可能访问另一个CPU核的CPU接口

四、中断处理流程

4.1 初始GIC

Distributor和CPU interface在复位时均被禁用。复位后，必须初始化GIC，才能将中断传递给CPU核。在Distributor中，软件必须配置优先级、目标核、安全性并启用单个中断；随后必须通过其控制寄存器使能。对于每个CPU interface，软件必须对优先级和抢占设置进行编程。每个CPU接口模块本身必须通过其控制寄存器使能。在CPU核可以处理中断之前，软件会通过在向量表中设置有效的中断向量并清除CPSR中的中断屏蔽位来让CPU核可以接收中断。可以通过禁用Distributor单元来禁用系统中的整个中断机制；可以通过禁用单个CPU的CPU接口模块或者在CPSR中设置屏蔽位来禁止向单个CPU核的中断传递。也可以在Distributor中禁用（或启用）单个中断。下图可以看出整个中断流向。

4.2 GIC中断处理过程

当CPU核接收到中断时，它会跳转到中断向量表执行。顶层中断处理程序读取CPU接口模块的Interrupt Acknowledge Register，以获取中断ID。除了返回中断ID之外，读取操作还会使该中断在Distributor中标记为active状态。一旦知道了中断ID（标识中断源），顶层处理程序现在就可以分派特定于设备的处理程序来处理中断。当特定于设备的处理程序完成执行时，顶级处理程序将相同的中断ID写入CPU interface模块中的End of Interrupt register中断结束寄存器，指示中断处理结束。除了把当前中断移除active状态之外，这将使最终中断状态变为inactive或pending（如果状态为inactive and pending），这将使CPU interface能够将更多待处理pending的中断转发给CPU核。这样就结束了单个中断的处理。同一CPU核上可能有多个中断等待服务，但是CPU
