android端使用openCV实现车牌检测

2024-06-15 10:32

本文主要是介绍android端使用openCV实现车牌检测,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

        现在,汽车的踪影无处不在,公路上疾驰,大街边临停,小区中停靠,车库里停泊。管理监控如此庞大数量的汽车是个头疼的问题。精明的人们把目光放在车牌上,因为车牌是汽车的“身份证”。所以车牌识别成为了焦点,而车牌检测是车牌识别的基础和前提。本篇文章,主要讨论使用openCV实现车牌检测

         openCV是开源计算机视觉库,基于计算机视觉与机器学习,提供强大的图像处理能力。我们可以快速集成openCV库到android端,其中一种方式是直接安装openCV Manager,按需使用:启动服务去动态加载。这样前期配置更简单,但需要另外安装一个APK。我更倾向另外一种方式:把依赖的module和动态/静态库都导入Project。具体步骤如下:

        1、导入module

        先从官网下载openCVForAndroid的sdk,以3.2.0版本为例,找到依赖库路径,然后导入module。

        2、导入动态与静态库

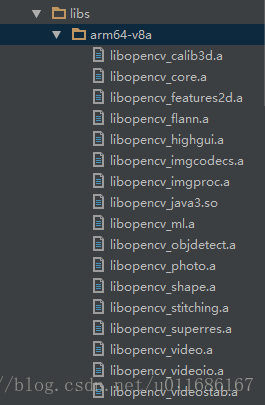

        在sdk里面找到lib目录,把所有的.a和.so文件拷贝到项目的libs对应ABI路径下:

        3、配置gradle

        将依赖的静态库编译到native-libs里面:

task nativeLibsToJar(type: Jar, description: 'create a jar archive of the native libs') {destinationDir file("$buildDir/native-libs")baseName 'native-libs'from fileTree(dir: 'libs', include: '**/*.so')into 'lib/'
}tasks.withType(JavaCompile) {compileTask -> compileTask.dependsOn(nativeLibsToJar)
}



dependencies {compile fileTree(include: ['*.jar'], dir: 'libs')compile fileTree(dir: "$buildDir/native-libs", include: 'native-libs.jar')......
}

        好了,经过配置三步曲,我们就可以愉快地使用openCV了。

-----------------------------------------------------中场休息-----------------------------------------------------------------

        接下来是调用三步曲:加载openCV、初始化车牌检测器和执行车牌检测

        1、加载openCV

        调用openCVLoader去加载,如果加载成功进行下一步操作:

    private void initOpenCV(){boolean result = OpenCVLoader.initDebug();if(result){Log.i(TAG, "initOpenCV success...");//初始化车牌检测器mPlateDetector = new ObjectDetector(this, R.raw.haarcascade_license_plate,3, new Scalar(255, 0, 0, 0));mObject = new MatOfRect();}else {Log.e(TAG, "initOpenCV fail...");}}

       2、初始化检测器

        使用车牌检测的级联分类xml文件进行初始化:

    /*** 创建级联分类器* @param context 上下文* @param id      级联分类器ID* @return 级联分类器*/private CascadeClassifier createDetector(Context context, int id) {CascadeClassifier javaDetector;InputStream is = null;FileOutputStream os = null;try {is = context.getResources().openRawResource(id);File cascadeDir = context.getDir(LICENSE_PLATE_MODEL, Context.MODE_PRIVATE);File cascadeFile = new File(cascadeDir, id + ".xml");os = new FileOutputStream(cascadeFile);byte[] buffer = new byte[4096];int bytesRead;while ((bytesRead = is.read(buffer)) != -1) {os.write(buffer, 0, bytesRead);}javaDetector = new CascadeClassifier(cascadeFile.getAbsolutePath());if (javaDetector.empty()) {javaDetector = null;}boolean delete = cascadeDir.delete();Log.i("ObjectDetector", "deleteResult=" + delete);return javaDetector;} catch (IOException e) {e.printStackTrace();return null;} finally {try {if (null != is) {is.close();}if (null != os) {os.close();}} catch (IOException e) {e.printStackTrace();}}}

        3、执行车牌检测

        由于openCV操作对象是Mat,所以我们得把Bitmap转成Mat,然后转成Gray灰度图去进行检测:

    /*** 执行车牌检测* @param bitmap bitmap* @return 车牌检测后的bitmap*/private Bitmap doPlateDetecting(Bitmap bitmap){if(mPlateDetector != null && bitmap != null){Mat mRgba = new Mat();Mat mGray = new Mat();//bitmap转成mapUtils.bitmapToMat(bitmap, mRgba);//rgba转成灰度图Imgproc.cvtColor(mRgba, mGray, Imgproc.COLOR_RGBA2GRAY);// 检测车牌Rect[] object = mPlateDetector.detectObject(mGray, mObject);if(object != null && object.length > 0){//检测到车牌区域Rect rect = object[0];//矩形标识Imgproc.rectangle(mRgba, rect.tl(), rect.br(), mPlateDetector.getRectColor(), 3);}//mat转回bitmapUtils.matToBitmap(mRgba, bitmap);}return bitmap;}

        其中,detectObject方法体是调用cascadeClassifier的detectMultiScale来完成检测的:

    public Rect[] detectObject(Mat gray, MatOfRect object) {mCascadeClassifier.detectMultiScale(gray, // 要检查的灰度图像object, // 检测到的车牌1.1, // 表示在前后两次相继的扫描中,搜索窗口的比例系数mMinNeighbors, // 默认是3Objdetect.CASCADE_SCALE_IMAGE,getSize(gray, 80), // 检测目标最小值getSize(gray, 800)); // 检测目标最大值return object.toArray();}

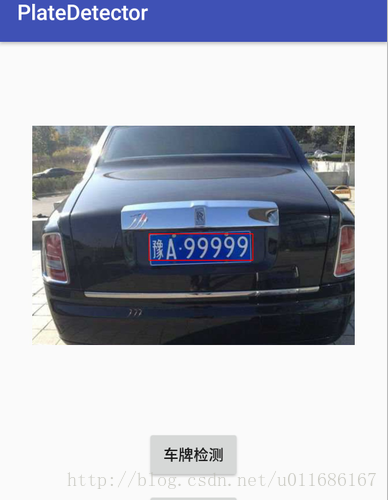

        折腾了这么久,让我们看看车牌检测结果:

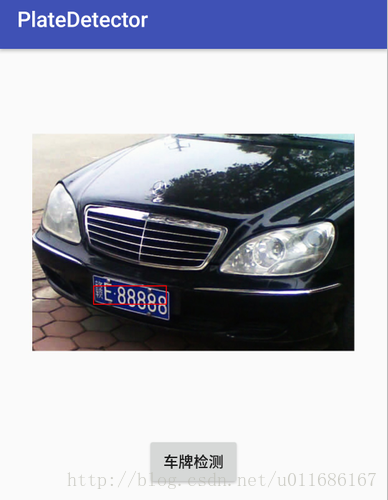

        上面的车牌几乎是水平的,那么倾斜的车牌能不能检测到呢?真相就在下面:


        角度发生倾斜的车牌也是可以检测出来,但是在后期的车牌识别,需要进行倾斜校正。如果静态检测还不够意思,那么请看动态检测的效果(转换出来的gif有点模糊,各位莫怪):

        接下来的一篇博客会与大家一起探讨车牌识别,敬请期待。欢迎各位热爱openCV与图像处理的朋友提出建议,相互学习。

这篇关于android端使用openCV实现车牌检测的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
