一.典型方法（双锁存器法）
典型方法即双锁存器法，第一个锁存器可能出现亚稳态，但是第二个锁存器出现亚稳态的几率已经降到非常小，双锁存器虽然不能完全根除亚稳态的出现(事实上所有电路都无法根除，只能尽可能降低亚稳态的出现)，但是基本能够在很大程度上减小这种几率。最后的一个D触发器和逻辑电路组成的是一个采沿（上升沿，修改一下就能采集下降沿）电路，即当第二个锁存器的输出中出现1个上升沿，那么最后的逻辑输出就会产生1个clock的高电平脉冲。
优点：结构简单、易实现。
缺点：(1) 增加了两级触发器延时；
（2）当快时钟域转到慢时钟域时，易造成慢时钟采样丢失(还未来得及采样，数据就变化了)；
故常用于慢时钟域转到快时钟域。（Clk_slow to Clk_fast）
适用条件：[1] {（Clk_slow的周期）} > {(Clk_fast的周期) + （路径延时）} ，确保信号可以被Clk_fast采样到（假设Clk_fast和Clk_slow起始时刻相同求得）。
[2] {(data数据变化间隔，即脉冲)} > {（Clk_slow的周期） + 2*(Clk_fast的周期) + (路径延时)} ，确保所有的数据变化均能采集到。
二.结绳法
1、结绳法1:利用数据的边沿作时钟（例子中上升沿）。（可以将脉冲无限延长，直到可以采集到数据，然后复位，要考虑产生数据的频率）。

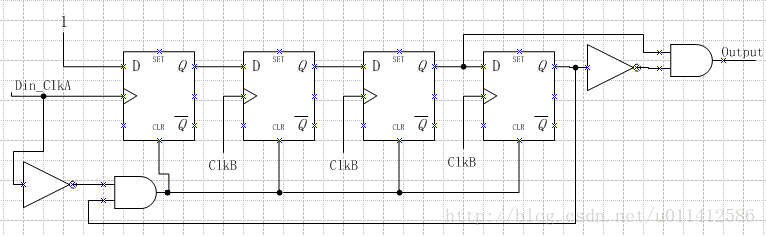

实例1：
说明：这种结绳法的原理是，数据作为Din_clkA，即当数据有上升沿(0->1)时，寄存器1的输出将会稳定在高电平，此时等待ClkB采样；当ClkB完成采样后，寄存器4会输出高电平，若此时Din_clkA为低电平，那么即可完成复位，开始下一次采样等待。
这里需要注意的是当数据来临(即上升沿)时，ClkB域需要等待3个ClkB才会在寄存器4输出并完成输入端的复位，所以Din_ClkA如果变化较快，即持续时间短于3个ClkB，也就是Din_ClkA频率大于ClkB的1/3，那么这时Din_ClkA的变化将无法被采样到，因为ClkB域需要3个ClkB才能完成采样，并且此时Din_ClkA必须是低电平才能复位，采用异步复位。
