一：首先新建一个PCB板，或者从原理图生成再修改
新建方法：文件>新的>PCB 快捷键：F>N>P

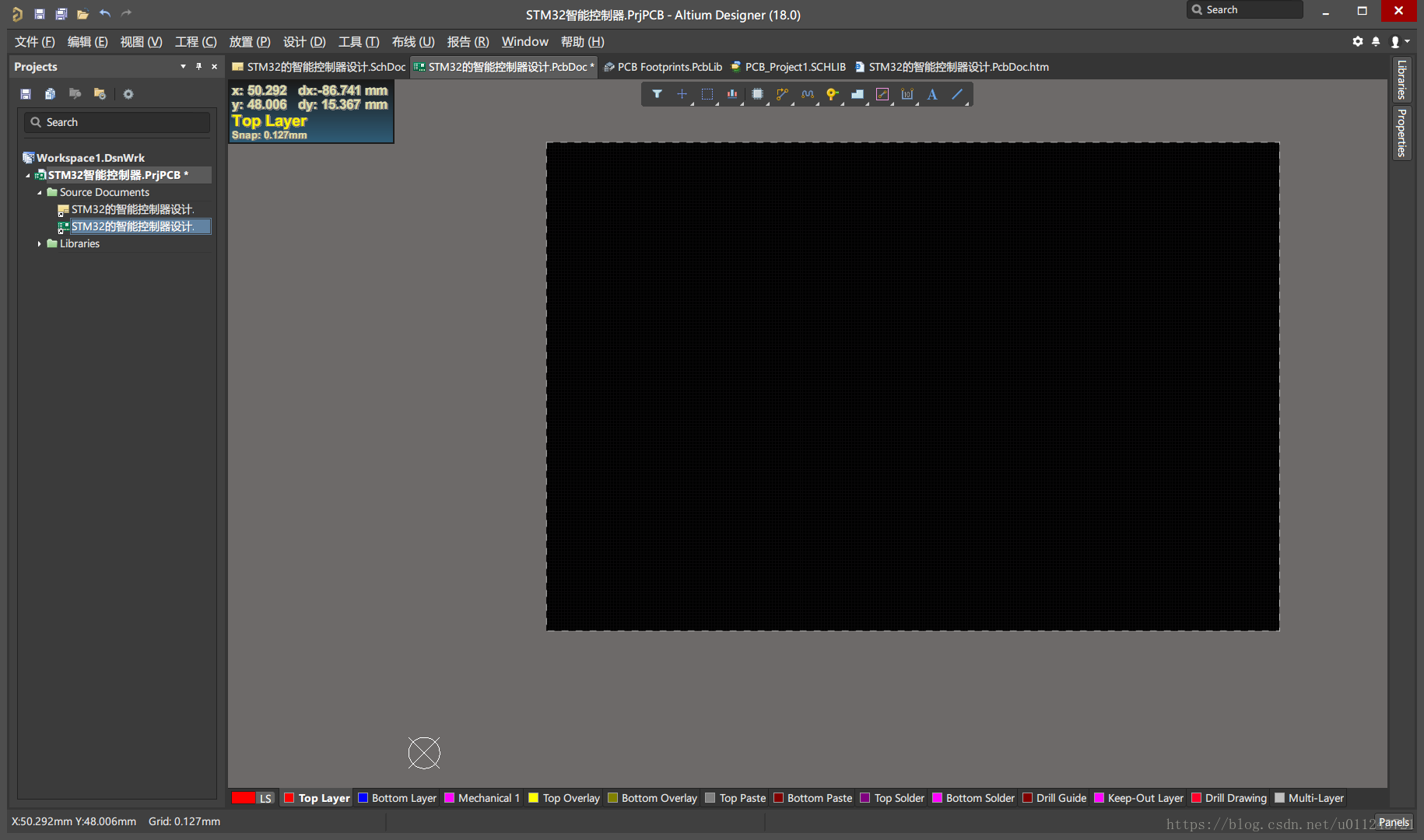

然后我们就会得到一个什么都没有的PCB板子：
首先我们可以先设置原地的位置：
编辑>原点>位置 快捷键：E>O>S
这个原点的位置设置哪里都没关系，不过建议在最左下角

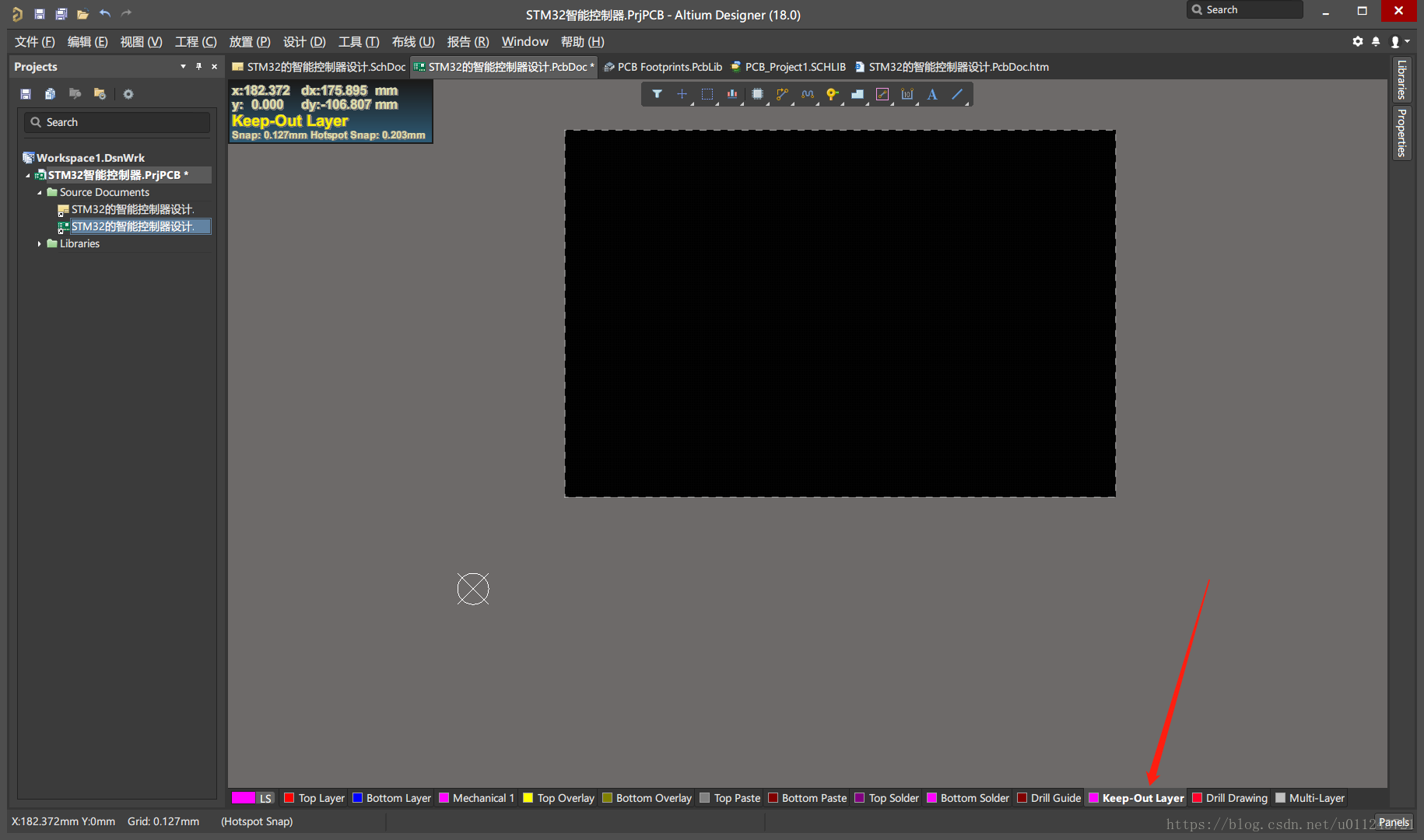

首先我们设置成Keep-Out-layer：
下一步就是画电气线了，注意现在画的将是你板子的电气边缘
放置>KeepOut>线径 快捷键：P>K>T

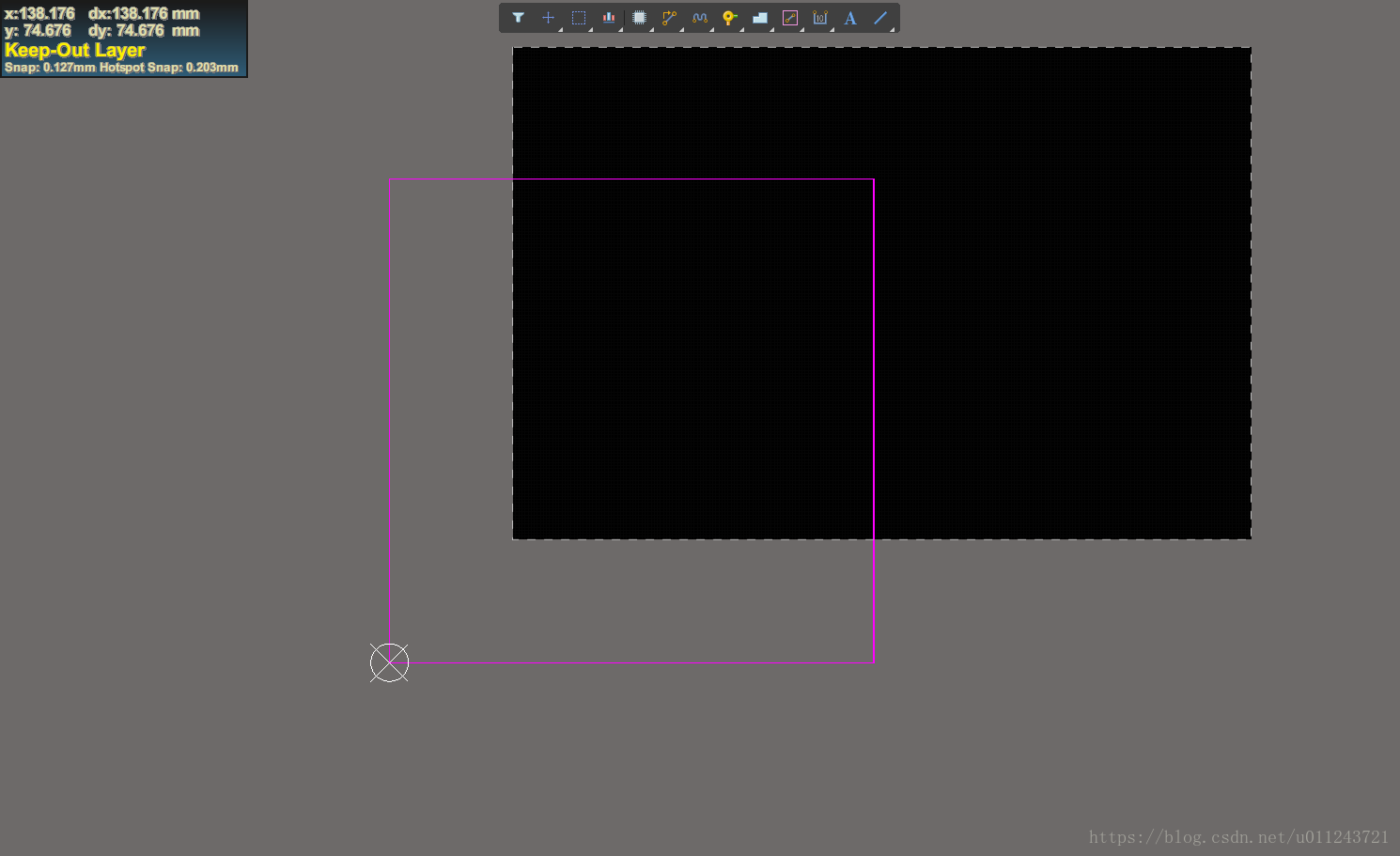

当然不一定要用直线，你想画一个星星都可以，画好之后如下图：
这个是我准备画的一个100*100的板子
接下来就是画PCB板

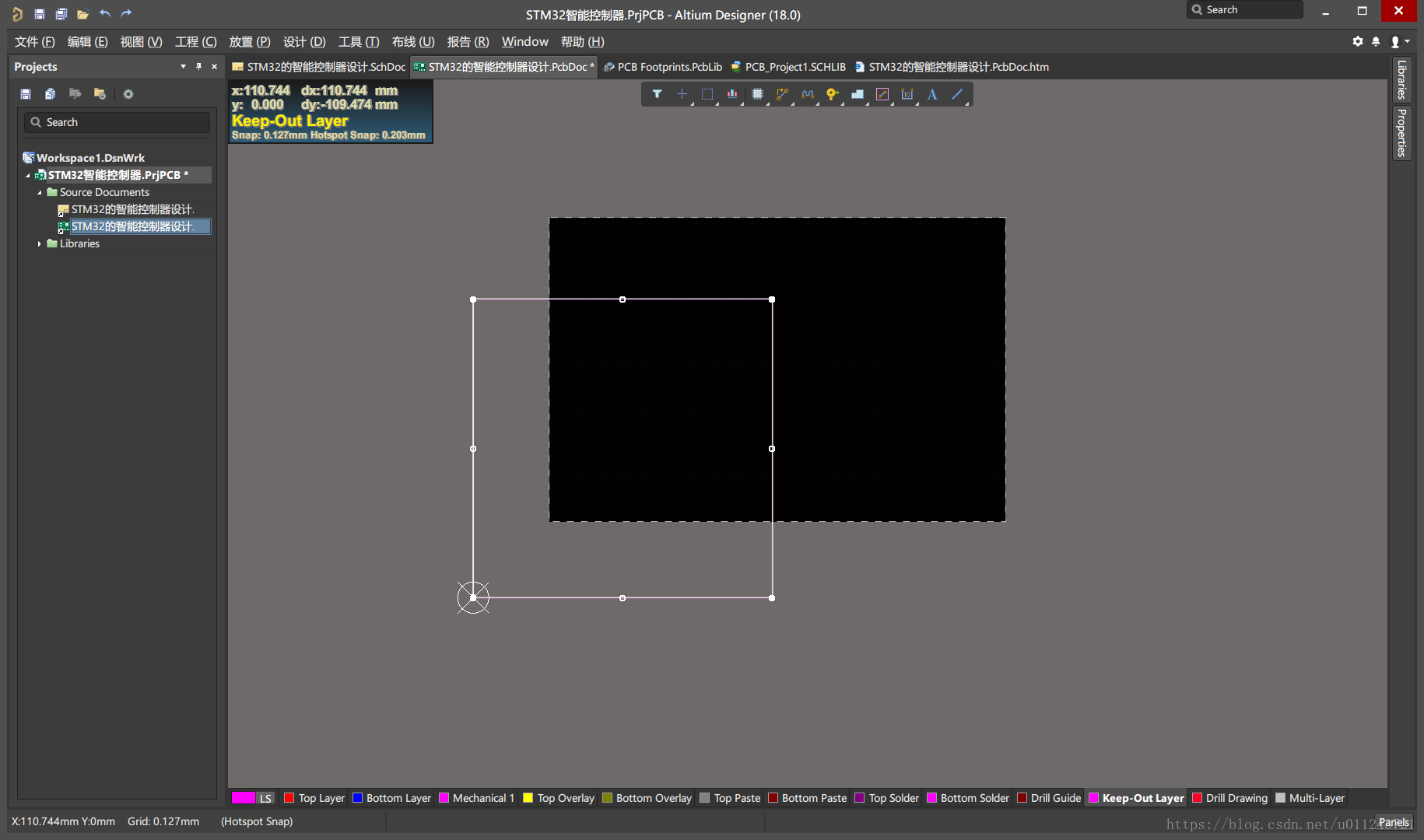

把我们刚才画的电气线全选变成高亮：
最后一步：
设计>板子形状>按照选择对象定义 快捷键：D>S>D
完美结束
但是。。

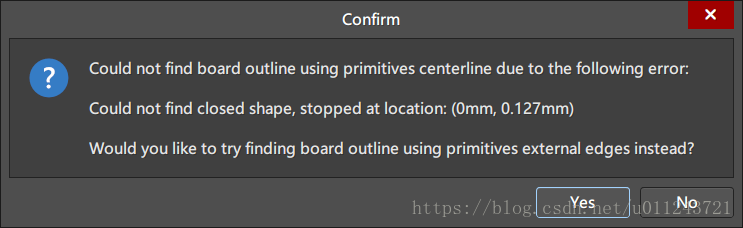

如果出现如下错误，说明在画电气线的时候边缘并没有完美接上去我的错误出现在 (0mm,0.127mm)的位置。

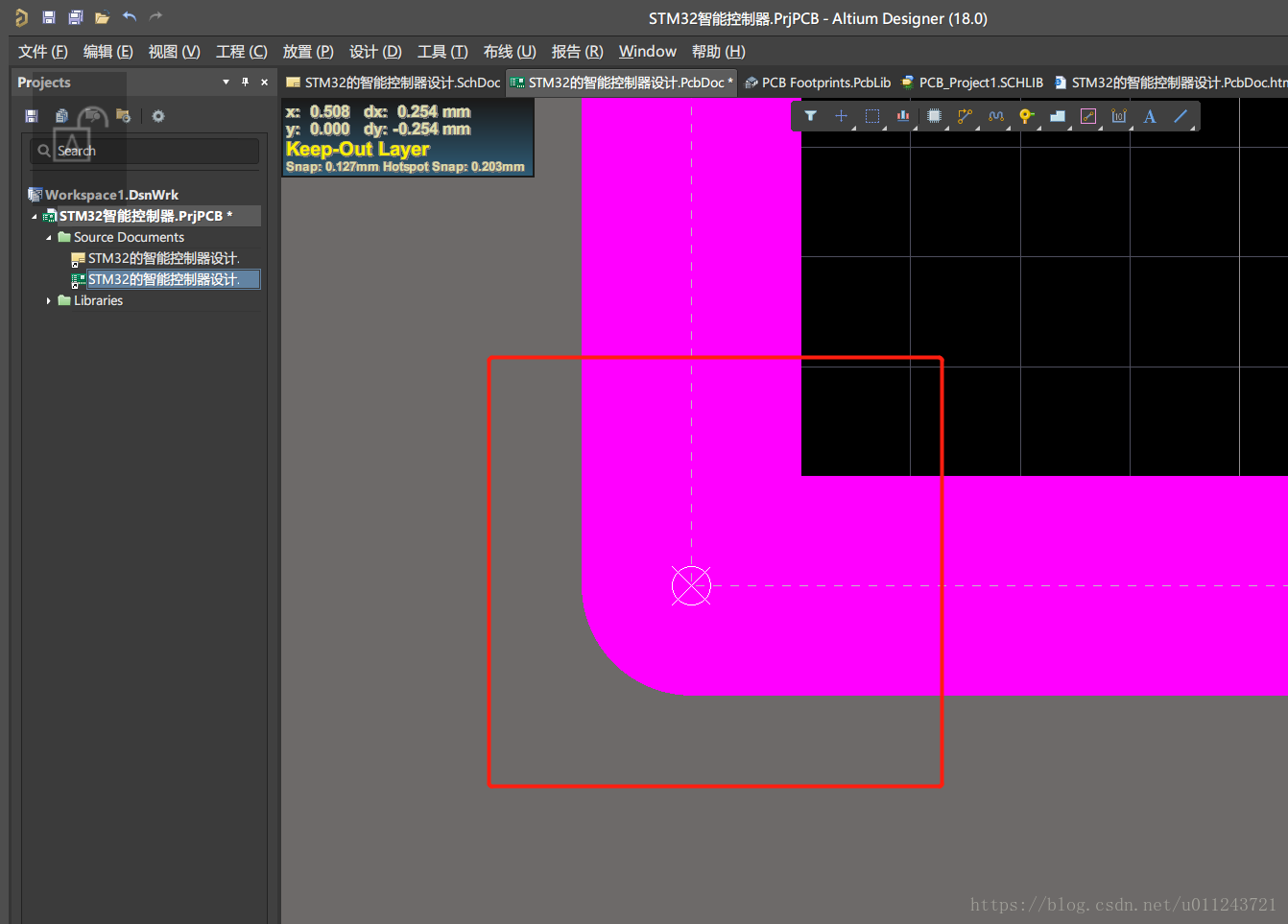

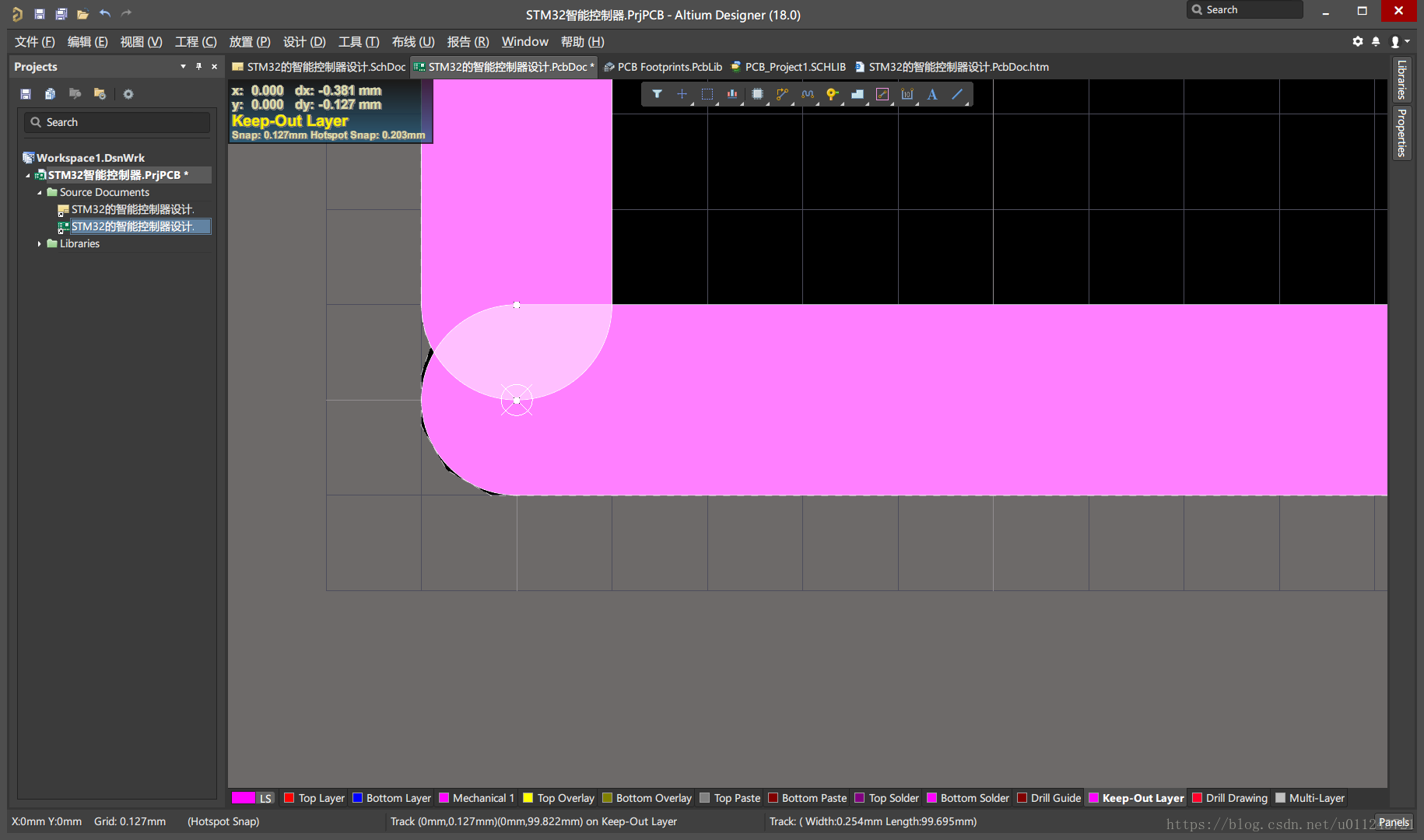

这里就是我出现错误的地方，所以我们画的这个鬼东西的时候一样要小心啊。。

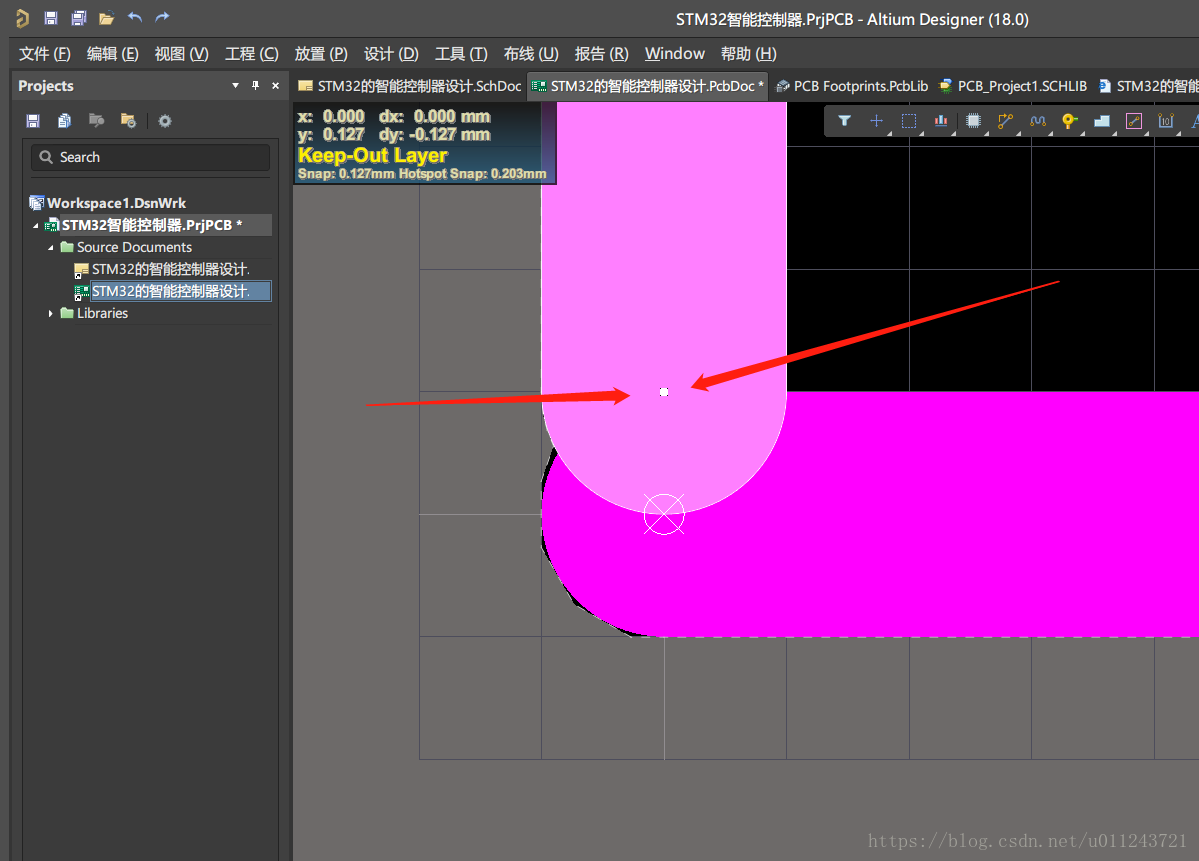

鼠标点击未对齐的拿一根线，鼠标移动到白色的那个中心点，往下拉一下，就行了

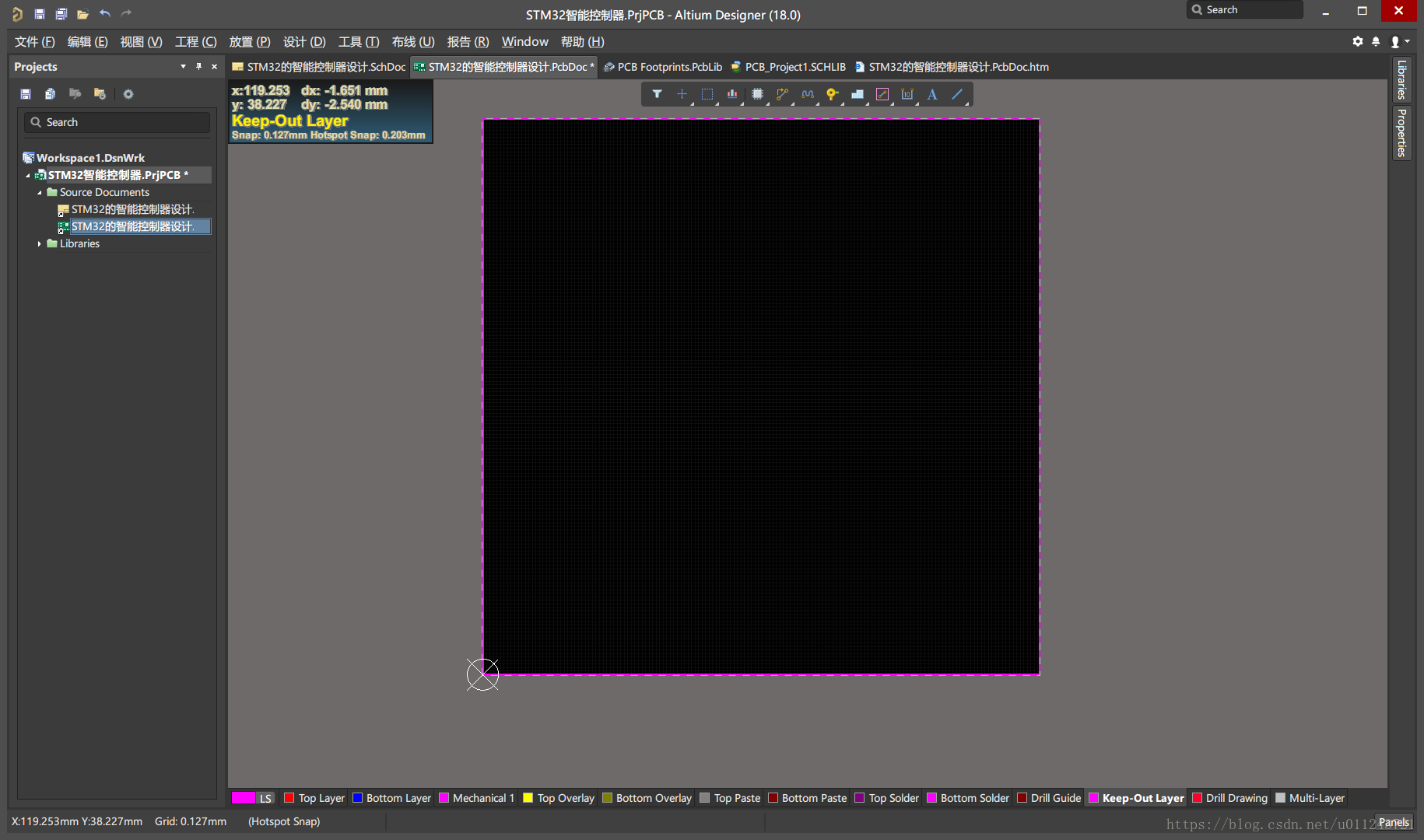

最后再把4个电气线全选，重新 按照选择对象定义，得到最终的PCB：
