对于FPGA来说,产生三角函数,幂函数,指数函数或者log函数等,如果真的使用乘法器来撘电路,那是极其消耗DSP资源的
,所以一般情况下都是采用LUT进行查表获取的。
所以产生一个正弦波形的实现步骤如下:
1.正弦函数的在给定取值范围内的函数值
2.将正弦函数的函数值存入ROM或者RAM中(初始化)
3.从ROM或者RAM中读出函数值

1.matlab获取正弦函数值

t=[0:0.1:90];##产生第一象限0°~90°之间的正弦函数值
x=pi*t/180;
sin_vale=sin(x);
fid=fopen('sin.mif','wt');##待写入的文件
fprintf(fid,'width=14;\n');
fprintf(fid,'depth=1024;\n');
fprintf(fid,'address_radix=uns;\n');
fprintf(fid,'data_radix=dec;\n');
fprintf(fid,'content begin\n');
for j=1:901i=j-1;k=round(sin_vale(j)*16384);if(k==16384)k=16383;endfprintf(fid,'%d,\n',k);
end
fprintf(fid,'end;\n');
fclose(fid);

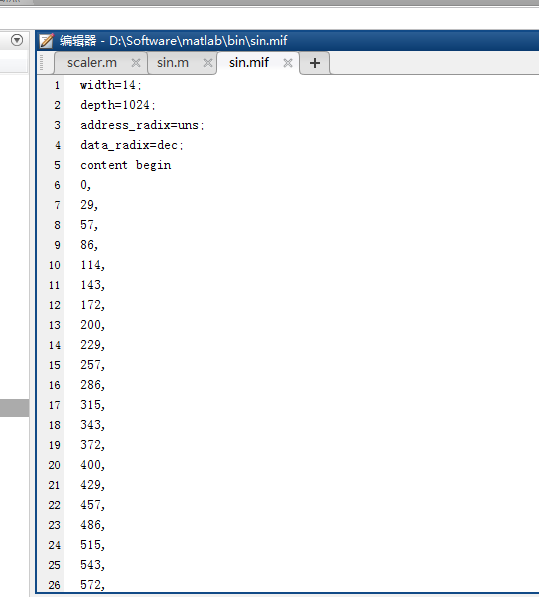

产生的sin.mif文件如下图所示



2.将sin.mif文件存入ROM中

选择IP->Block Memory Generator,第一步在Memory type选择Single port Rom


选择端口的宽度Port A为14,选择端口深度Port A为1024


然后选择COE文件Editor,将刚才matlab生成的数据填写Vector即可。

3.读ROM进行仿真

仿真ROM IP,编写testbench文件。

`timescale 1ns / 1ps
module sin;parameter DW=15;parameter AW=10;parameter ADDR_MAX=900;parameter const_half_pi = ADDR_MAX - 1; //90°parameter const_pi = ADDR_MAX*2 - 1; //180°parameter const_double_pi = ADDR_MAX*4 - 1; //360°reg [AW+2-1:0] address_tmp;reg [AW-1:0] address;reg clk;wire [DW-1:0] q_tmp;reg [DW+1-1:0] q_tmp1;wire [DW-1:0] q;initialbeginclk<=0;address_tmp<= {AW+2{1'b0}};endblk_mem_gen_0 sin_test (.clka(clk),    // input wire clka.addra(address),  // input wire [9 : 0] addra.douta(q_tmp)  // output wire [14 : 0] douta);always #10 clk = ~clk;always @(posedge clk)if(address_tmp == const_double_pi)beginaddress_tmp <= {AW+2{1'b0}};address <= {AW{1'b0}};endelsebeginaddress_tmp<=address_tmp+1'b1;if(address_tmp<=const_half_pi)address <= address_tmp[AW-1:0];  //the first quadrandelse if(address_tmp <= const_pi)  //the second quadrandaddress <= const_pi - address_tmp;else if(address_tmp <= (const_pi+const_half_pi))//the third quadrandaddress <= address_tmp-const_pi;elseaddress <= const_double_pi-address_tmp;endalways @(posedge clk)beginif(address_tmp<=const_pi)q_tmp1<={1'b0,q_tmp};else    q_tmp1<={DW+1{1'b0}}-{1'b0,q_tmp};endassign q = q_tmp1[DW-1:0];
endmodule

仿真波形如下图

小编寄语:其实对于ROM来说,原先是需要一个COE文件的,而且只能进行读取,不能写入,现在的verilog语法已经可以对RAM或者寄存器初始化,所以以后很可能不需要ROM了。
