积雪材质



概述

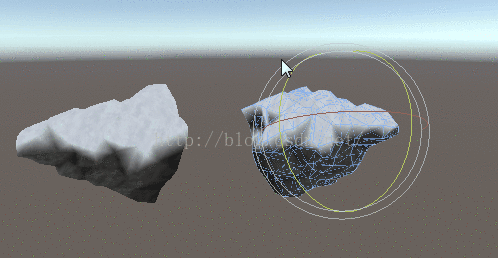

积雪材质是我自己给这个材质取的名字,既然是积雪,那顾名思义,雪是从天而降的,因此积雪都是在物体朝上的表面;不管你的模型怎么摆放 ,雪都保证是积在物体朝上(在unity里就是y轴正方向)的表面,如下图所示:



实现原理



要保证向上的面有积雪,其实就是模型表面的法线方向与世界坐标空间的Y轴正方向保持一致积雪多,否则积雪就少雪,所以将模型的法线方向normal从模型空间转化到世界空间,然后与y轴正方向float3(0,1,0)做点积,根据结果来确认法相的朝向和Y轴的夹角大小,从而确认是否积雪;这个和之前的边缘光材质是一样的道理,不同的是,那个是考虑模型法线与视线方向的夹角;


Shader代码实现


终于到代码实现了,想想有点小激动,嘿嘿。鉴于vf写灯光比较复杂,本例的材质是没有实现灯光支持的,废话不多说,先从属性定义开始,至少需要两张贴图,然后定义一个参数控制雪的数量:

Properties {_MainTex ("Base (RGB)", 2D) = "white" {}_SnowTex ("SnowTexture(RGB)",2D) = "white"{}_SnowCount ("SnowCount", Range (0.0, 1)) = 0.078
}

定义输入结构体和输出结构体;

			struct appdata_t {float4 vertex : POSITION;float2 texcoord : TEXCOORD0;float3 normal : NORMAL;};struct v2f {float4 vertex : SV_POSITION;half2 texcoord : TEXCOORD0;half2 snowUV : TEXCOORD1  ;fixed4 snow : COLOR;//定义一个四元数用来传递将积雪位置到frag函数UNITY_FOG_COORDS(1)};

接下来是比较关键的vert函数部分,在这里获得模型的法线,并将法线方向转换到世界空间与Y方向轴做点积,确定积雪的面,关键代码如下:

float3 worldNormal = mul((float3x3)_Object2World ,v.normal );//将法线转换到世界空间
float rim = 1-saturate(dot(float3(0,1,0),worldNormal ));//将世界空间的法线方向与Y轴做点积运算
o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
o.snowUV = TRANSFORM_TEX(v.texcoord , _SnowTex);
o.snow = pow(rim,_SnowCount*64);//控制积雪的量,这个值将传入到frag函数里面用来混合两张贴图

Frag函数比较简单,用vert传入的值i.snow将两张贴图混合,做出积雪的效果。下面是完整代码

VF版本代码01
Shader "PengLu/Unlit/SnowVF" {
Properties {_MainTex ("Base (RGB)", 2D) = "white" {}_SnowTex ("SnowTexture(RGB)",2D) = "white"{}_SnowCount ("SnowCount", Range (0.0, 1)) = 0.078
}SubShader {Tags { "RenderType"="Opaque" }LOD 100Pass {  CGPROGRAM#pragma vertex vert#pragma fragment frag#pragma multi_compile_fog#include "UnityCG.cginc"struct appdata_t {float4 vertex : POSITION;float2 texcoord : TEXCOORD0;float3 normal : NORMAL;};struct v2f {float4 vertex : SV_POSITION;half2 texcoord : TEXCOORD0;half2 snowUV : TEXCOORD1  ;fixed4 snow : COLOR;UNITY_FOG_COORDS(1)};sampler2D _MainTex;sampler2D _SnowTex;float4 _MainTex_ST,_SnowTex_ST;float _SnowCount;v2f vert (appdata_t v){v2f o;o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);float3 worldNormal = mul((float3x3)_Object2World ,v.normal );float rim = 1-saturate(dot(float3(0,1,0),worldNormal ));o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);o.snowUV = TRANSFORM_TEX(v.texcoord , _SnowTex);o.snow = pow(rim,_SnowCount*64);								UNITY_TRANSFER_FOG(o,o.vertex);return o;}fixed4 frag (v2f i) : SV_Target{fixed4 col = tex2D(_MainTex, i.texcoord);fixed4 snow = tex2D(_SnowTex,i.snowUV);col = lerp(snow,col,saturate(i.snow));UNITY_APPLY_FOG(i.fogCoord, col);UNITY_OPAQUE_ALPHA(col.a);return col;}ENDCG}
}}


带法线贴图效果的实现


上面的代码由于是直接由顶点的法线计算,所以可以看到积雪的效果还是有点粗糙,因此可以考虑用法线贴图来事的积雪的效果更加精确和细腻一些。同样这个shader并没有实现光照的效果,还是一个Unlit材质;原理差不多,因此不做过多的解析,完整代码即效果如下:

VF版本代码02:


Shader "PengLu/Unlit/SnowBumpVF" {Properties {_MainTex ("Base (RGB)", 2D) = "white" {}_BumpMap ("BaseBump", 2D) = "bump" {}_SnowTex ("SnowTexture(RGB)",2D) = "white"{}_SnowCount ("SnowCount", Range (0.01, 1)) = 0.078
}SubShader {Tags { "RenderType"="Opaque" }LOD 200Pass {  CGPROGRAM#pragma vertex vert#pragma fragment frag#pragma multi_compile_fog#include "UnityCG.cginc"struct v2f {float4 vertex : SV_POSITION;half2 texcoord : TEXCOORD0;half2 snowUV : TEXCOORD1  ;// fixed4 snow : COLOR;float3 tangent:TEXCOORD2;float3 binormal : TEXCOORD3;float3 normal : TEXCOORD4;UNITY_FOG_COORDS(1)};sampler2D _MainTex,_BumpMap;sampler2D _SnowTex;float4 _MainTex_ST,_SnowTex_ST;float _SnowCount;v2f vert (appdata_full v){v2f o;o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);o.tangent = v.tangent.xyz;o.normal = v.normal;o.binormal=cross(v.normal,v.tangent.xyz)*v.tangent.w;o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);o.snowUV = TRANSFORM_TEX(v.texcoord , _SnowTex);UNITY_TRANSFER_FOG(o,o.vertex);return o;}fixed4 frag (v2f i) : SV_Target{fixed4 col = tex2D(_MainTex, i.texcoord);fixed4 snow = tex2D(_SnowTex,i.snowUV);float3x3 rotation=float3x3 (i.tangent.xyz,i.binormal,i.normal);float3 N = UnpackNormal(tex2D(_BumpMap,i.texcoord));N=normalize(mul(N,rotation));N = mul((float3x3)_Object2World ,N );float rim = 1-saturate(dot(float3(0,1,0),N));float4 lerpsnow = pow(rim,_SnowCount*16);col = lerp(snow,col,saturate(lerpsnow));UNITY_APPLY_FOG(i.fogCoord, col);UNITY_OPAQUE_ALPHA(col.a);return col;}ENDCG}
}}


VF版本代码02效果:




这篇关于UnityShader实例11:积雪材质的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
