关于matplotlib的后端（Backend）

本文主要是介绍关于matplotlib的后端（Backend），希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

主要是在看《深入理解TensorFlow 架构设计与实现原理》遇到的问题，其中第3章有一段源码。

# -*- coding=utf-8 -*-
import tensorflow as tf
import matplotlib.pyplot as plt
import numpy as np# 打印日志的步长
log_step = 50
# ================ 1.定义超参数 ================
# 学习率
learning_rate = 0.01
# 最大训练步数
max_train_steps = 1000
# ================ 2.输入数据 ================
# 构造训练数据
train_X = np.array([[3.3],[4.4],[5.5],[6.71],[6.93],[4.168],[9.779],[6.182],[7.59],[2.167],[7.042],[10.791],[5.313],[7.997],[5.654],[9.27],[3.1]], dtype=np.float32)
train_Y = np.array([[1.7],[2.76],[2.09],[3.19],[1.694],[1.573],[3.366],[2.596],[2.53],[1.221],[2.827],[3.465],[1.65],[2.904],[2.42],[2.94],[1.3]], dtype=np.float32)
total_samples = train_X.shape[0]
# ================ 3.构建模型 ================
# 输入数据
X = tf.placeholder(tf.float32, [None, 1])
# 模型参数
W = tf.Variable(tf.random_normal([1, 1]), name="weight")
b = tf.Variable(tf.zeros([1]), name="bias")
# 推理值
Y = tf.matmul(X, W) + b
# ================ 4.定义损失函数 ================
# 实际值
Y_ = tf.placeholder(tf.float32, [None, 1])
# 均方差
loss = tf.reduce_sum(tf.pow(Y-Y_, 2))/(2*total_samples)
# ================ 5.创建优化器 ================
# 随机梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate)
# ================ 6.定义单步训练操作 ================
# 最小化损失值
train_op = optimizer.minimize(loss)
# ================ 7.创建会话 ================
with tf.Session() as sess:# 初始化全局变量sess.run(tf.global_variables_initializer())
# ================ 8.迭代训练 ================print("Start training:")for step in xrange(max_train_steps):sess.run(train_op, feed_dict={X: train_X, Y_: train_Y})# 每隔log_step步打印一次日志if step % log_step == 0:c = sess.run(loss, feed_dict={X: train_X, Y_:train_Y})print("Step:%d, loss==%.4f, W==%.4f, b==%.4f" % (step, c, sess.run(W), sess.run(b)))# 计算训练完毕的模型在训练集上的损失值，作为指标输出final_loss = sess.run(loss, feed_dict={X: train_X, Y_: train_Y})# 计算训练完毕的模型参数W和bweight, bias = sess.run([W, b])print("Step:%d, loss==%.4f, W==%.4f, b==%.4f" % (max_train_steps, final_loss, sess.run(W), sess.run(b)))print("Linear Regression Model: Y==%.4f*X+%.4f" % (weight, bias))
# ================ 模型可视化 ================# 初始化Matplotlib后端%matplotlib# 根据训练数据X和Y，添加对应的红色圆点plt.plot(train_X, train_Y, 'ro', label='Training data')# 根据模型参数和训练数据，添加蓝色（缺省色）拟合直线plt.plot(train_X, weight * train_X + bias, label='Fitted line')# 添加图例说明plt.legend()# 画出上面定义的图案plt.show()

这段代码在Google的colab上运行会出现问题。

TclError: no display name and no $DISPLAY environment variable

在stackoverflow上有人给出了解决方案，提到是matplotlib使用的后端默认选择Xwindows？因此需要将其后端改成Agg，具体解决方案有以下几种：
1. 需要在引入pyplot之前使用

import matplotlib
matplotlib.use('Agg')

1. 直接在.config/matplotlib/matplotlibrc修改：

backend : Agg

1. 在远程连接时选择使用Xwindows

ssh -X ...

关于Xwindows可看X窗口系统

这里主要深入探讨以下关于matplotlib的后端（Backend）。
matplotlib经常用在python shell中用作交互式编程，也有将其作为类似wxpython和pygtk这样的图形化界面使用，也有将其用在网络应用服务器中动态提供图片。因此为了能够包含所有的这些需求，matplotlib提供了指向不同输出的后端，相对应的前端就是用户编写使用的代码接口。后端包含两类，一类是user interface backends（用于pygtk, wxpython, tkinter, qt4, or macosx这类的交互式后端），另一类则是hardcopy backends（主要用于PNG, SVG, PDF, PS这类图片渲染并保存）。

matplotlib提供了四种方法来设置后端，如果设置之间相互冲突了，使用use()会覆盖matplotlibrc中的设置。

• 第一种方法：matplotlibrc文件（具体看Customizing matplotlib）

backend : WXAgg   # use wxpython with antigrain (agg) rendering

• 第二种方法：在shell中或者你的程序脚本中设置MPLBACKEND环境变量

> export MPLBACKEND="module://my_backend"
> python simple_plot.py> MPLBACKEND="module://my_backend" python simple_plot.py

这里设置的后台会覆盖matplotlibrc文件
- 第三种方法：对于单个脚本文件中也可以使用-d命令

> python script.py -dbackend

需要注意的是，这个方法已经被弃用了，推荐使用MPLBACKEND
- 第四种方法：如果你的脚本依赖于一个特殊的后台你可以使用use()

import matplotlib
matplotlib.use('PS')   # generate postscript output by default

需要注意的是，如果你使用这个方法，就必须在引入matplotlib.pyplot之前

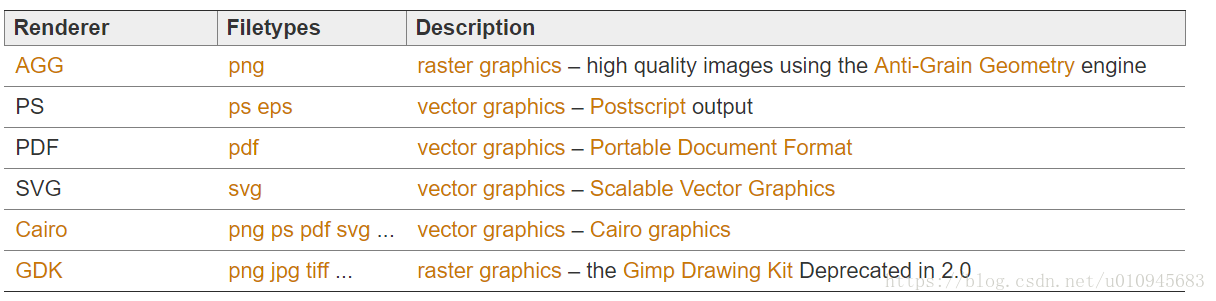

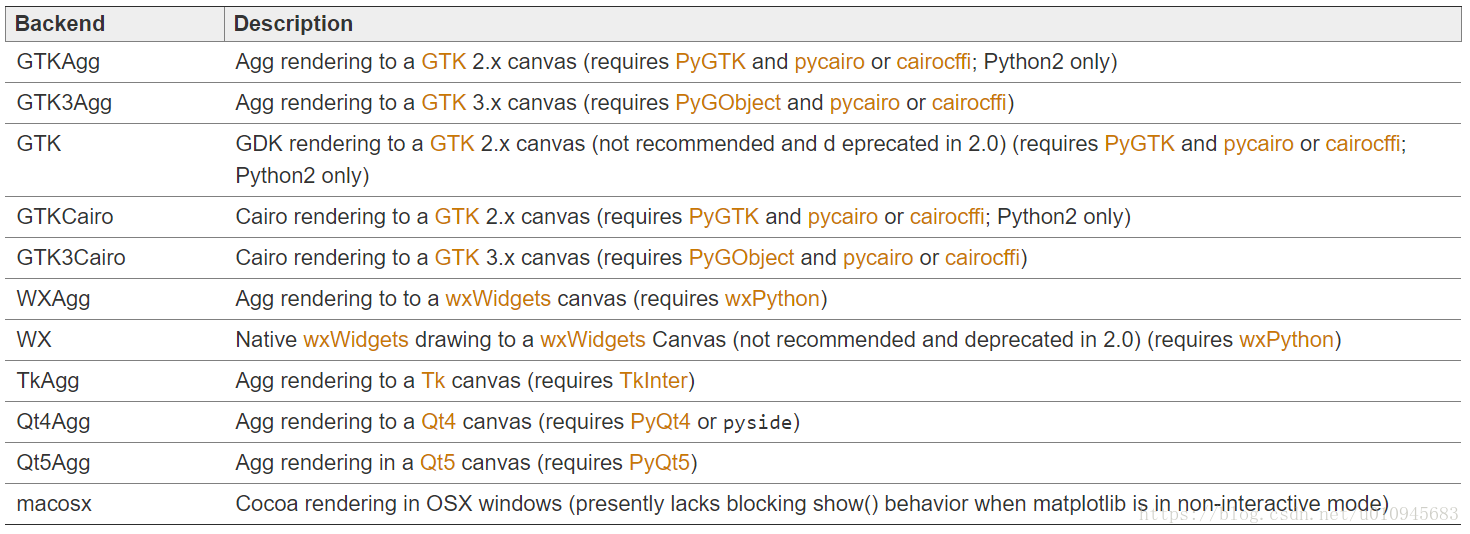

下面是支持的一些后端选择

---

参考文献

what-is-a-backend,(https://matplotlib.org/faq/usage_faq.html#what-is-a-backend)

---
